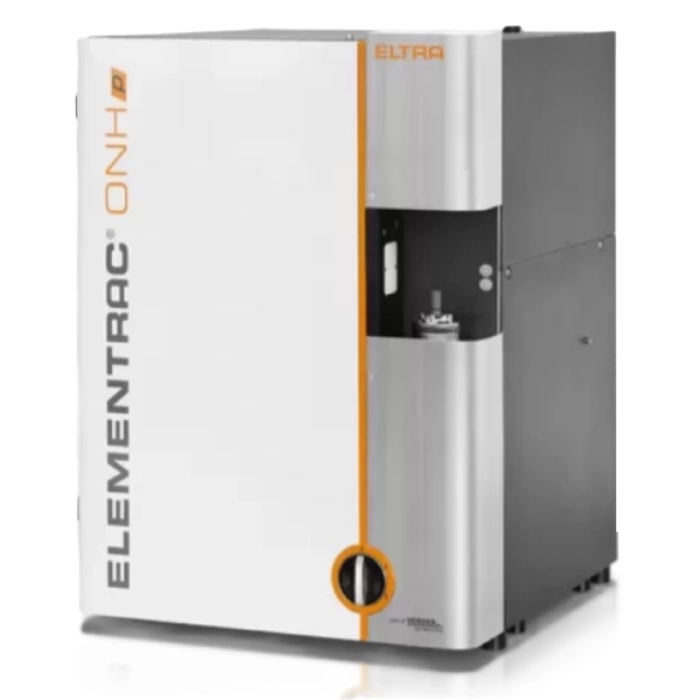

Анализатор кислорода / азота / водорода ELEMENTRAC ONH-p 2
Артикул: ELEMENTRAC ONH-p 2
Новый ELEMENTRAC ONH-p 2 - это мощный и надежный элементный анализатор для измерения концентрации кислорода, азота и водорода в неорганических материалах, таких как сталь, железо, медь или керамика. Высокочувствительные детекторы NDIR и теплопроводности надежно определяют концентрацию элементов от низкого содержания ppm до высоких процентов.
Инновационная система портов для образцов с импульсной промывкой камеры и вертикальным падением образца позволяет проводить удобный и комфортный анализ стержневых, гранулированных или порошкообразных образцов весом до 2 граммов.Элементный анализатор ELEMENTRAC ONH-p 2 соответствует или превышает требования всех соответствующих международных стандартов, таких как ASTM E 1019 или DIN EN 3976.
Преимущества анализатора
- Низкое потребление газа и высокая чувствительность благодаря закрытой газовой системе
- Легкое применение штифтов, порошков и гранул
- Возможно использование недорогого аргона в качестве газа-носителя
- Короткое время анализа
- Мощная импульсная печь на 8,5 кВт
- Опциональный автоочиститель
- Надежный элементный анализ неорганических образцов, таких как сталь, цветные металлы, керамика, шлаки, руды и т.д.
Процесс работы и анализа
Шаг 1: Регистрация образца в программном обеспечении ELEMENTS Идентификатор образца вводится в программу, и вес автоматически переносится (см. Шаг 2). |
Шаг 2: Взвешивание и ввод образца в порт ELEMENTRAC ONH-p 2 безопасно и точно анализирует объемы от нескольких мг до 2 граммов. Образцы в форме стержней или гранулированные образцы могут быть применены непосредственно. Для элементного анализа порошков рекомендуется использовать капсулу, которую не нужно герметизировать. |

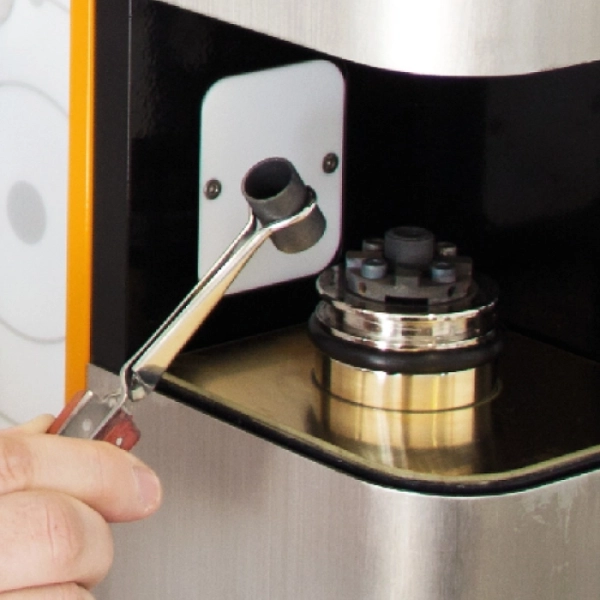

Шаг 3: Анализ: Шаг 3: Анализ Пустой графитовый тигель помещают на нижний электрод и запускают элементный анализ с помощью программного обеспечения ELEMENTS. Программное обеспечение контролирует все последующие этапы процесса. |
Шаг 4: Вывод и экспорт данных Через 120-180 секунд после начала анализа измеренные концентрации доступны для экспорта в виде отчета или через LIMS. |
Конфигурации
Элементный анализатор ELEMENTRAC ONH-p 2 доступен как одноэлементный анализатор только для кислорода, азота или водорода, или в многоэлементной конфигурации для измерения ON, OH, NH или ONH. В то время как кислород определяется как CO2 в двух инфракрасных ячейках, азот и водород определяются в их элементарной форме в ячейке теплопроводности. Элементный анализатор ELEMENTRAC ONH-p 2 использует режим ON с газом-носителем гелием (опционально аргоном) и режим OH с газом-носителем азотом для использования преимуществ чувствительной ячейки теплопроводности.
КЮВЕТА С ПЕРЕМЕННОЙ ДЛИНОЙ
| ЯЧЕЙКА ТЕПЛОПРОВОДНОСТИ С ВЫСОКОЙ ЧУВСТВИТЕЛЬНОСТЬЮ
|

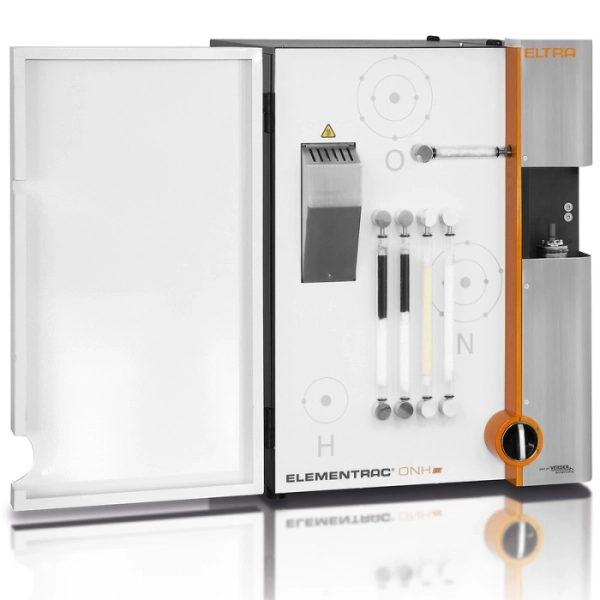

Интегрированные стандартные решения

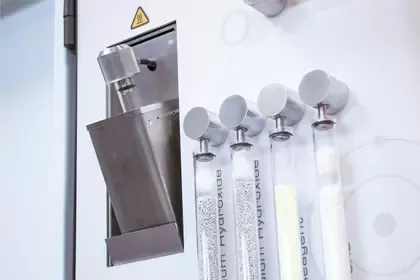

Реагенты и фильтры, необходимые для работы элементного анализатора ELEMENTRAC ONH-p 2, удобно расположены на передней панели и могут быть скрыты за съемной дверцей во время рутинной работы. Такое расположение значительно сокращает время, необходимое для технического обслуживания, и повышает удобство для пользователя. Кроме того, инновационные детали значительно улучшают воспроизводимость измерений.

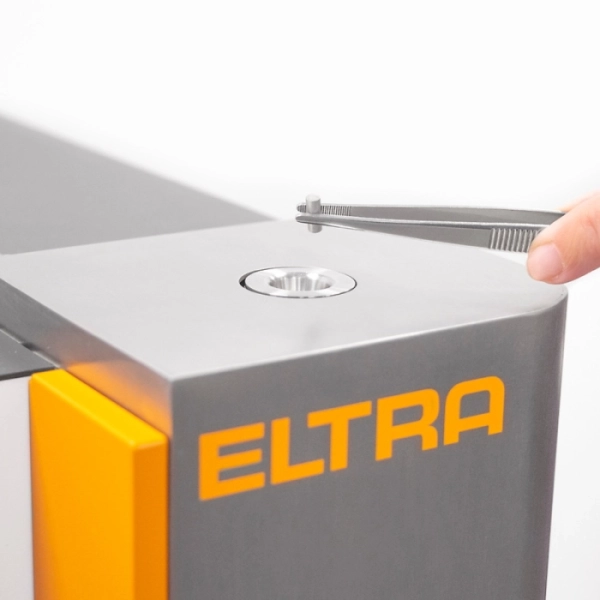

Инновационный порт для образцов и импульсная промывка камеры
Новый порт для образцов элементного анализатора ONH-p 2 обеспечивает комфортную работу и воспроизводимость измеряемых значений. Образцы различной формы, такие как сплошные куски, гранулы или порошок в капсулах, могут подаваться весом до 2000 мг и быстро освобождаются от окружающей атмосферы с помощью импульсной продувки газом-носителем в отверстии для образцов. Затем они вертикально опускаются в предварительно нагретый графитовый тигель для анализа.
- Устойчивость к образованию пыли
- Не нужно закрывать капсулы
- Прямое нанесение до 2000 мг гранулята до 2000 мг гранулята
- Низкий уровень технического обслуживания и износа

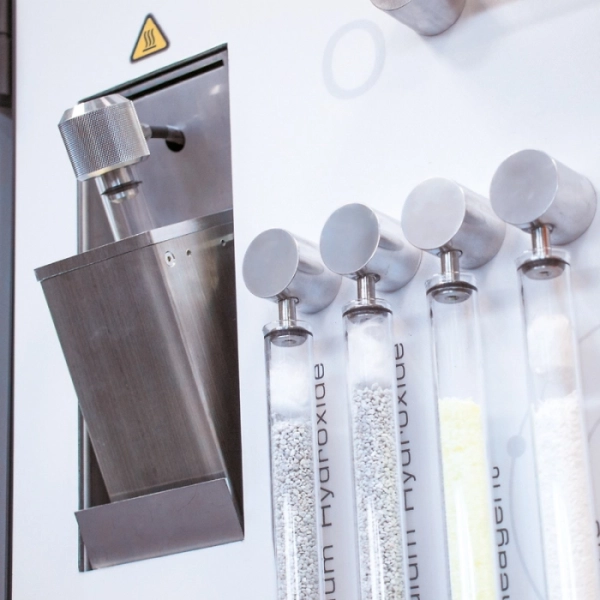

Мощный катализатор
Во время элементного анализа в графитовом тигле образуется монооксид углерода (CO), который на катализаторе превращается в диоксид углерода (CO2), а затем обнаруживается в инфракрасных ячейках. Простой в обслуживании катализатор с наполнителем из оксида меди обеспечивает полное окисление и, таким образом, надежный анализ кислорода даже таких сложных материалов, как оксиды.
Закрытая газовая система
Серия анализаторов элементов ELEMENTRAC ONH использует замкнутую газовую систему под избыточным давлением. Это гарантирует, что 100% выпускаемого газа всегда подается на детекторы, что обеспечивает низкие пределы обнаружения и хорошую воспроизводимость.
Опции
В дополнение к интегрированным решениям ELEMENTRAC ONH-p 2, доступны дополнительные опции для повышения эффективности и расширения спектра применения вашего элементного анализа.

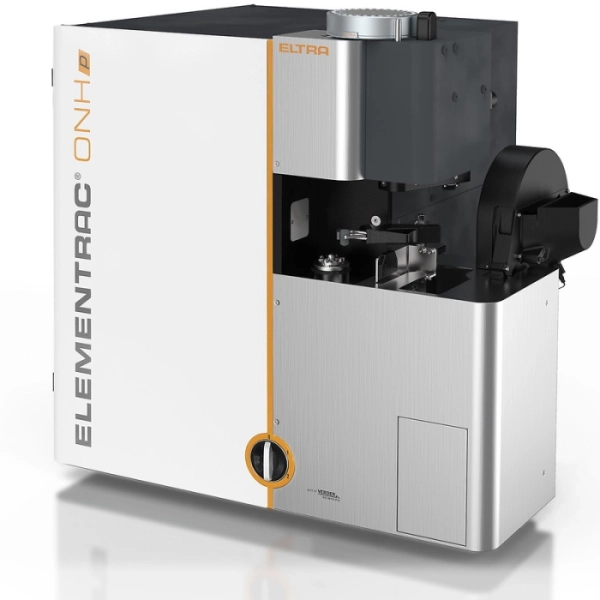

НОВИНКА: Автозагрузка

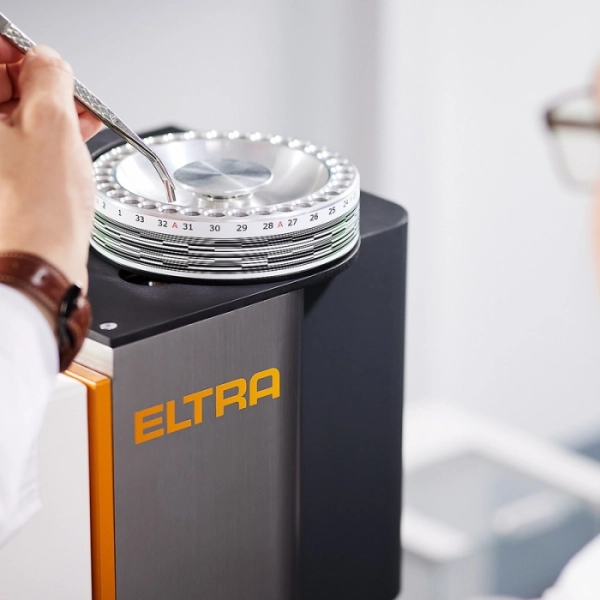

Высокопроизводительная автоматическая загрузка образцов становится все более важным фактором для быстрого и надежного O/N/H анализа металлов. Новый автозагрузчик для ELEMENTRAC ONH-p 2 оснащен каруселью для образцов с 32 позициями для тиглей, а также магазином для тиглей соответствующей конструкции.

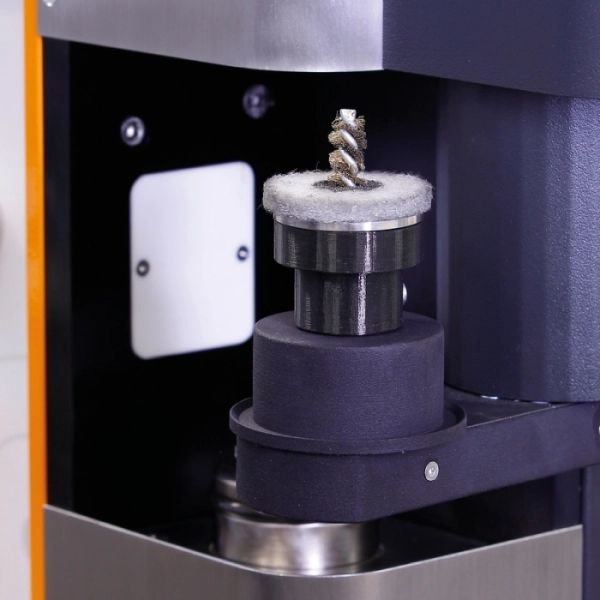

Автоочиститель
Во время плавления образца в графитовом тигле при температуре до 3000 °C на верхнем электроде и в камере печи образуются отложения, которые могут негативно повлиять на воспроизводимость измерений ONH.
Новый опциональный автоочиститель надежно удаляет эти отложения, позволяя проводить точный элементный анализ даже при высокой производительности. Кроме того, для элементного анализатора доступна эффективная печь для калибровки и очистки газа для тщательной предварительной очистки газа-носителя.

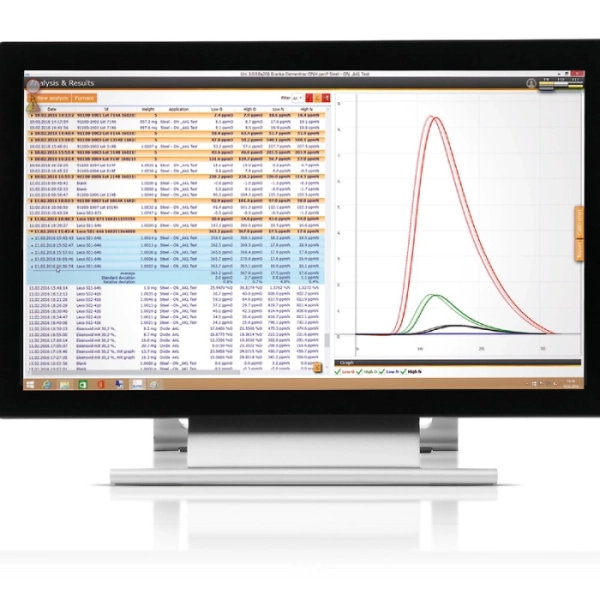

Программное обеспечение элементов
Комплексное программное обеспечение ELEMENTS на базе Windows является неотъемлемой частью всех элементных анализаторов поколения ELEMENTRAC.
Центральное окно (анализ и результаты) является отправной точкой, из которой легко доступны все функции, необходимые для повседневной работы. Отсюда можно группировать и экспортировать проанализированные образцы или регистрировать и анализировать новые. Пользователь может вызвать различные подчиненные функции, такие как настройки программы, калибровка, диагностика или статус.
Типичные образцы материалов
сплавы, алюминий, зола, карбиды, чугун, керамика, медь, ферросплавы, железо, металлы, руды, тугоплавкие металлы, кремний, сталь, ...
Техническая характеристика
| Измеряемые элементы | азот, водород, кислород |
| Материал проб | неорганические материалы |
| Направление ввода пробы в печь | вертикальная |
| Подача пробы в печь | графитовый тигель |
| Область применения | керамика, разработки / электроника, сталь / металлургия |
| Печь | импульсная печь (максимальная мощность 8,5 кВт*) с температурой до 3.000 °C |
| Принцип детектирования | метод инфракрасной абсорбции для кислорода, метод теплопроводности газов для азота и водорода |
| Типичное время анализа | 120 -180 с |
| Требуемые реактивы | гидроксид натрия, оксид меди, перхлорат магния, реагент Шутце |
| Требуемый газ | сжатый воздух, гелий качества 99.995% или лучше, азот качества 99.995% или лучше, аргон качества 99.995% или лучше (опционально), все газы с давлением 2 - 4 bar |
| Требование к электропитанию | 3~ 400 В, 50/60 Гц, макс. 8,500 W |
| Размеры (Ш x В x Г) | 56 х 78 х 64 см |
| Вес | ~ 165 кг |
| Требуемое оборудование | ПК, монитор, весы (точность 0.0001г) |
| Опции | внешний чиллер, печь очистки газа-носителя, устройство газовой калибровки |
| Ярлык АТМ | * мощность программно ограничена на уровне 6.8 кВт |
Принцип работы
Принцип измерения элементного анализатора ELEMENTRAC ONH-p 2 обеспечивает широкий диапазон измерений. Для анализа проба взвешивается и помещается в отверстие для пробы. Промывка газом-носителем предотвращает попадание атмосферного газа (кислорода и азота) в печь.
Графитовый тигель продувается газом в импульсной печи анализатора для уменьшения возможных загрязнений (например, остаточного водорода). После фазы стабилизации образец опускается в тигель и плавится. В результате реакции углерода графитового тигля с кислородом образца образуется монооксид углерода. Азот и водород выделяются в элементарном виде. Газ-носитель (гелий) и газы образца проходят через фильтр и попадают на катализатор из оксида меди, который преобразует CO в CO2.
CO2 измеряется с помощью инфракрасных камер для определения содержания кислорода. CO2 и вода удаляются химическим путем, а содержание азота измеряется в ячейке теплопроводности. В случае анализа водорода азотный носитель, а также газ пробы проходят через реактив Шютце вместо медно-оксидного катализатора. В качестве опции для определения содержания кислорода и азота в процессе анализа может использоваться менее дорогой аргон.
