Печи для отжига GLO до 1100 °C

Печи GLO оснащаются герметичной ретортой с нагревательными элементами, симметрично расположенными вокруг нее. Нагревательные элементы, изготовленные из сплава фехраль (CrFeAl), также известного как APM, крепятся к теплоизоляции из керамического волокна. Печи GLO как правило оснащаются вакуумными насосами (опция), позволяющими снизить уровень кислорода перед началом термообработки. Для снижения риска загрязнения образцов и создания стерильной среды внутри реторты выполняются несколько циклов вакуумирования и продувки азотом. Вакуумирование отличается значительно большей эффективностью по сравнению с простой продувкой реторты азотом, поскольку стерильная среда создается гораздо быстрее, а расход азота ниже. После снижения уровня кислорода термообработка выполняется в среде инертного газа при небольшом избыточном давлении. Максимальная рабочая температура печей серии GLO составляет 1100 °C. При необходимости может выполняться нагрев передней дверцы цилиндрической реторты. Продувочный газ, предварительно нагреваемый с помощью экранов защиты от излучений в передней части рабочей камеры, подается в реторту через газовпускное отверстие в передней дверце печи, оснащенной водяным охлаждением. Печи серии GLO оснащаются газовыпускным отверстием на задней панели для отвода газов, выделяемых при термообработке. Управление работой печей GLO может выполняться как вручную, так и автоматически. Печи выпускаются в различном объеме на 5, 10 (мобильная версия), 40, 75, 120, 260, 400, 550, 600, 850, 950 и 1300 литров. Реторта производится из термостойкого сплава стали (1.4841). Другие материалы доступны по запросу. Данные печи позволяют работать с активными газами, например водородом, требующими использования дополнительного защитного оборудования. Защитное оборудование для работы с водородом включает в себя систему автоматизированного управления и баллон с азотом для аварийной продувки системы при обнаружении неисправности. Все оборудование имеет сертификат соответствия требованиям безопасности SIL2. Данные печи отличаются компактной конструкцией, что позволяет значительно сэкономить место. Печи могут оснащаться дополнительным оборудованием для удаления связующих или пиролиза. Использование камеры дожига и системы газоотведения с подогревом позволяет избежать конденсации в системе (при сильном газообразовании в процессе термообработки). Печи GLO могут оснащаться системой быстрого охлаждения. Охлаждение реторты может выполняться как наружным воздухом, так и инертным газом, подаваемым в реторту. Печи GLO также выпускаются в 2 вариантах расположения камеры:

• Печь VGLO с вертикальной загрузкой
• Компактная печь GLO является передвижной, компактной версией для гибкого использования в различных приложениях.

Примеры применения

дегазация, закалка, отжиг, отпуск, пиролиз, сушка, термическое удаление связующих компонентов перед спеканием

Стандартные функции

• Ручное управление
• Герметичная реторта из нержавеющей стали 1.4841 (соответствует AISI 314).
• Дверца с водяным охлаждением и герметичным резиновым уплотнением (система водяного охлаждения предоставляется заказчиком)
• Экраны защиты от теплового излучения
• Система ручного управления подачей одного инертного газа, воздуха или формир газа
• Точное регулирование рабочей среды с обеспечением высокой степени чистоты
• Защита от перегрева с отдельным контроллером (рекомендуется для защиты ценных образцов и для работы без присмотра)

Дополнительные возможности (укажите при заказе)

• Вакуумная система: форвакуумный насос, насос Рутса или турбомолекулярный насос
• Предлагается линейка современных цифровых контроллеров, мультисегментных программируемых контроллеров и устройств регистрации данных с опциями цифровой связи - больше информации по ссылке
• Оборудование для работы с реакционными газами для концентраций водорода > 4%
• Холодильная машина для системы водяного охлаждения, при отсутствии охлаждающей воды на месте эксплуатации

Техническая характеристика

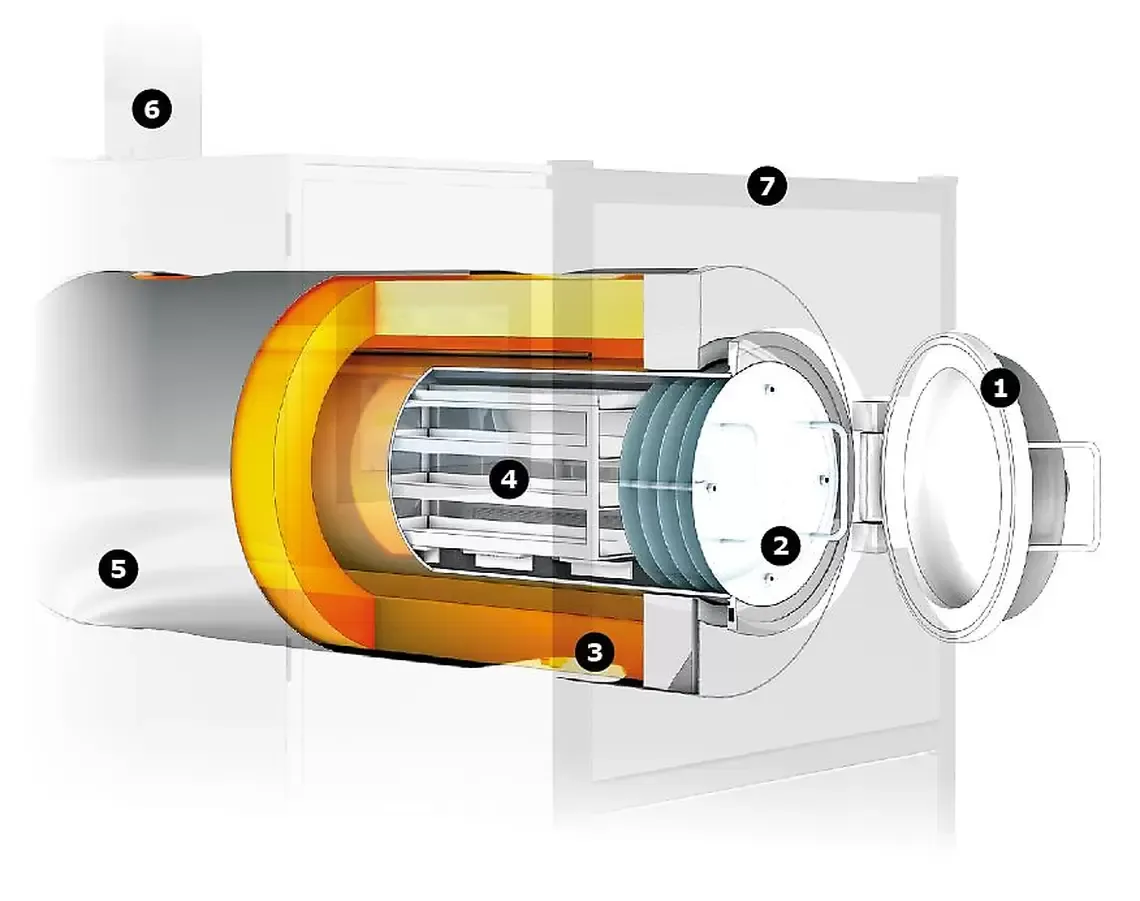

Вид изнутри печи GLO:

1. открытая дверца
2. теплозащитный экран
3. теплоизоляция из керамического волокна и нагревательные элементы
4. загрузочный стеллаж
5. тонкая металлическая оболочка
6. камера дожига
7. рама

Максимальная рабочая температура печей GLO составляет 1100 °C. В данном температурном диапазоне перенос теплоты осуществляется посредством активной конвекции и теплопроводности. Для обеспечения высокой однородности температуры печи GLO оснащаются системой циркуляции газа (с помощью вентилятора в задней части печи), обеспечивающей непрерывную равномерную подачу инертного газа на образец. Образец размещается на специально разработанном горизонтально расположенном загрузочном стеллаже. На образец подается рабочий газ, а затем все образовавшиеся газы немедленно отводятся из печи. В задней части реторты предусмотрен датчик температуры (термопара), расположенный рядом с образцами. Термопара позволяет измерять температуру в двух зонах нагрева печи GLO и в то же время - температуру самих образцов. Нагревательные элементы расположены снаружи реторты. Для печей с автоматическим управлением используется термопара защиты от перегрева. По запросу в реторту можно установить и вторую термопару.

Примеры печей для отжига

GLO 40/11

GLO 10/11-1G: компактная печь с горячими стенками с ретортой из нержавеющей стали и дополнительной ретортой из инконеля (до 750 °C в вакууме и до 1100 °C при нормальном давлении)

Автоматическая печь GLO 120/11-1G до 1100 ° C с дополнительным водородным пакетом и выезжающей дверцей

GLO 40/11-1G полу-автоматическая до 1100 °C

Печь VGLO 10/11-1G с верхней загрузкой и ручным управлением. Максимальная температура до 1100 °C с возможностю вакуумирования до 750 °C.

VGLO - вертикально установленная версия печи GLO
