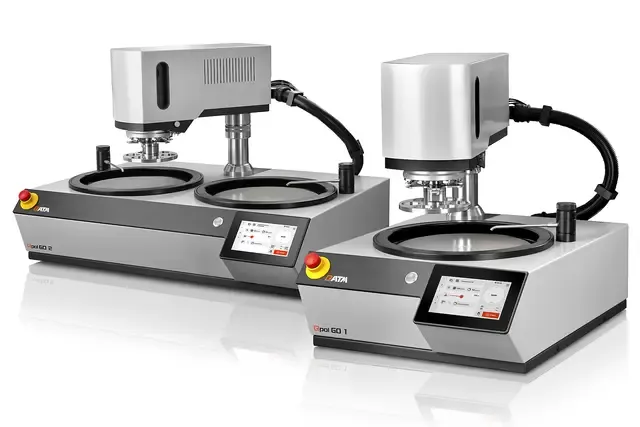

Qpol PLUS 1 и PLUS 2 – автоматические шлифовально-полировальные машины для металлографии

Преимущества оборудования

• Высокая гибкость: держатель образцов L позволяет использовать очень большие образцы.
• Высокая воспроизводимость: автоматические методы подготовки образцов можно настраивать, а до 200 методов подготовки — защищенных управлением учетными записями пользователей — можно редактировать и сохранять. Результаты шлифования и полировки остаются стабильными даже при повторении процесса.

Особенности

Прочный и надежный

Корпус машины изготовлен из прочной сварной алюминиевой конструкции с высококачественным и долговечным порошковым покрытием

• Чрезвычайно плавная работа благодаря конструкции с низким уровнем вибрации
• Мощный привод с регулируемой скоростью, обеспечивающий оптимальную производительность, подходит даже для крупных образцов
• Ударопрочная пластиковая ванна отличается впечатляющей прочностью, коррозионной стойкостью и простотой очистки

Шлифовально-полировальная головка с поворотными подшипниками

Высокое удобство в использовании и гибкость: шлифовально-полировальная головка оснащена регулируемыми поворотными упорами, облегчающими поворот

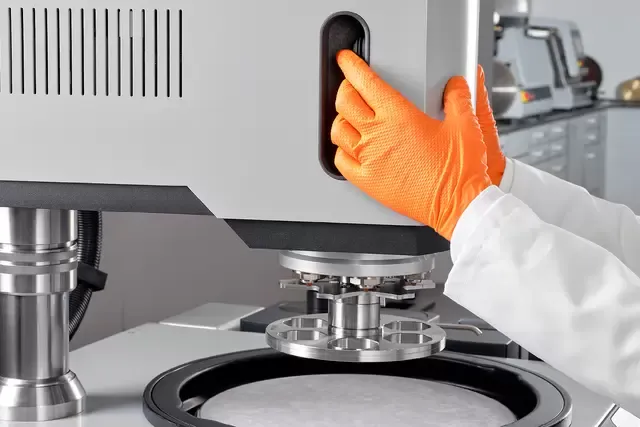

• Заглубленные ручки с обеих сторон со встроенными кнопками для разблокировки, обеспечивающие удобство в эксплуатации
• Простая замена держателя образца благодаря большому зазору между шлифовально-полировальной головкой и рабочей поверхностью

Простая система очистки

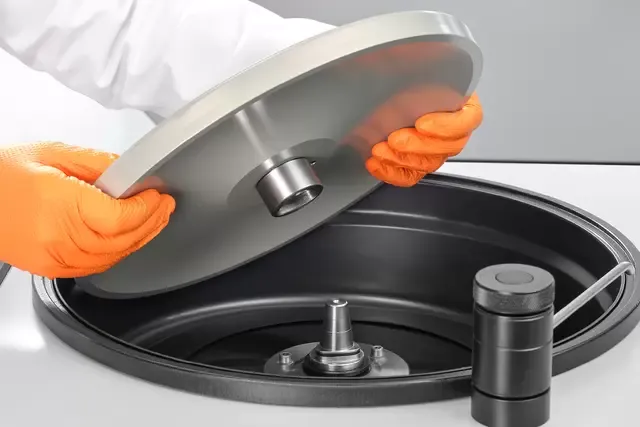

Конструкция с одним диском: простое извлечение всех компонентов и удобный доступ

• Брызговик и рабочий диск можно снять с минимальными усилиями, что сокращает время на настройку и очистку
• Внутреннюю вставку ванны (пластиковую вставку) легко заменить или очистить, чтобы удалить следы истирания и загрязнения с Suspenion

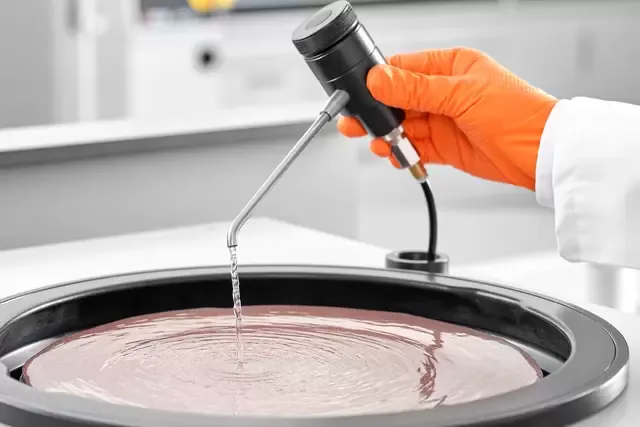

Прочный выдвижной смеситель

Простая и тщательная очистка рабочей зоны и поддона для шлифования

• Функция «Cleaning Boost»: удаляет остатки жидкости с абразивных/полировальных дисков (сушка при 750 об/мин за 3 секунды)
• Водяной клапан включается автоматически в начале и в конце процесса препарирования
• Прочный смеситель с гибким удлинителем шланга

Вариант: дозирующие системы Qdoser

По желанию поставляется с дозирующими системами для обеспечения высокой гибкости технологического процесса

• Qdoser GO: Полностью автоматическая система дозирования с программным управлением, оснащенная 4 легко съемными и многоразовыми дозирующими флаконами, обеспечивающая воспроизводимые результаты (функция магнитного перемешивания доступна в качестве опции)
• Qdoser ONE: Флакон-капельница для простого и непрерывного дозирования

Брызговик эргономичной формы

Удобный дизайн и возможность быстрой замены расходных материалов

• Эргономичный брызгозащитный экран значительно уменьшает разбрызгивание и может служить удобной опорой для руки во время длительных процедур

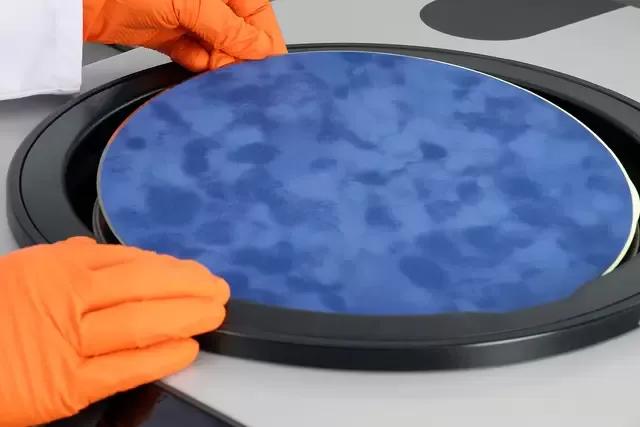

• Углубления для захвата позволяют заменять абразивные или полировальные материалы даже при установленном дискеe

Интуитивно понятный и простой в использовании

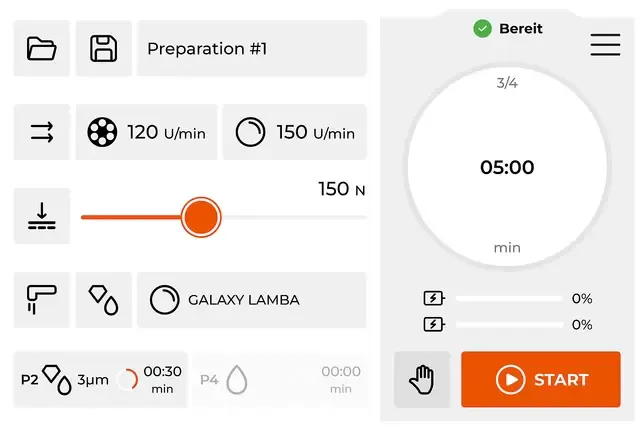

Эргономично встроенный 7-дюймовый промышленный сенсорный экран с пользовательским программным обеспечением QATM

• Интуитивно понятная структура меню и простота настройки
• Индикатор хода выполнения текущей процедуры с помощью строки состояния и звукового сигнала по завершении процесса шлифования/полировки
• Встроенный таймер и непосредственное отображение момента затяжки/давления прижима для обеспечения высокой воспроизводимости результатов

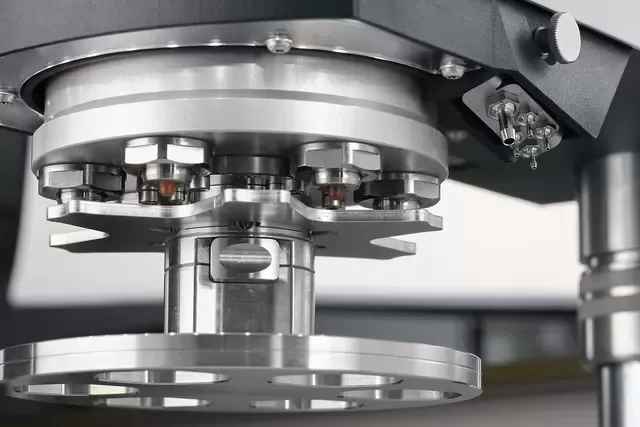

Шлифовально-полировальная головка PLUS

Шлифовально-полировальная головка PLUS обеспечивает давление прижима 5–80 Н в режиме одностороннего давления и 20–350 Н в режиме центрального давления. С помощью держателей образцов диаметром 160 мм можно обрабатывать до 6 образцов диаметром 50 мм с переменной скоростью, как в одном, так и в противоположных направлениях. Кроме того, благодаря держателям образцов L-типа можно использовать держатели образцов с центральным давлением диаметром до 185 мм.

• Воспроизводимые результаты благодаря автоматическому шлифованию и полированию
• Легко перемещается благодаря утопленным ручкам со встроенными кнопками
• Простая замена держателя образцов благодаря достаточному расстоянию от рабочей поверхности

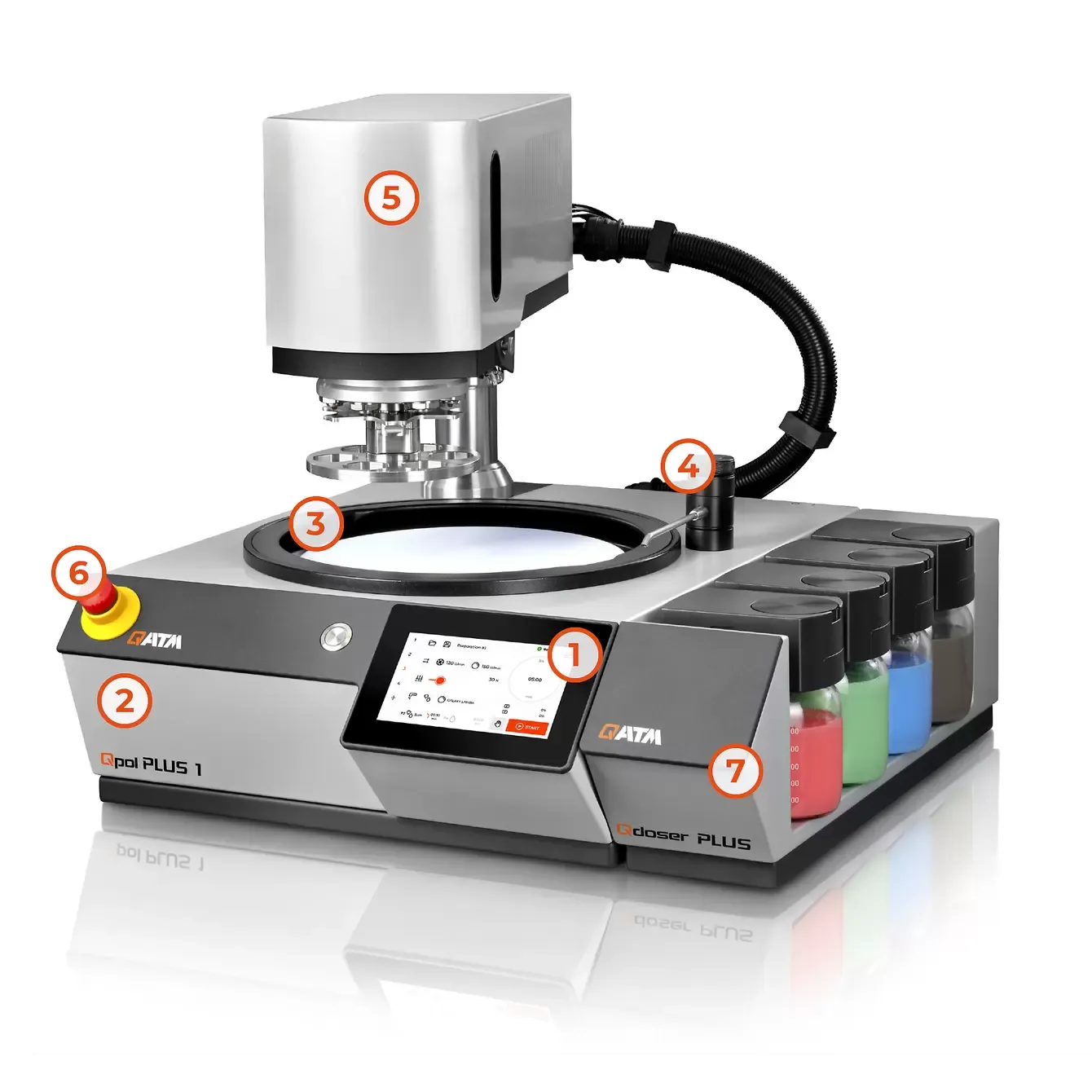

Превосходство в деталях

1. Эргономичная панель управления

• Компактный 7-дюймовый промышленный сенсорный экран с интуитивно понятным программным обеспечением QATM

2. Прочный корпус машины

• Прочная конструкция из алюминия с порошковым покрытием
• USB-порт для передачи данных (также возможны обновления)

3. Однодисковая конструкция

• Эргономичный брызговик
• Ударопрочная пластиковая ванна

4. Смеситель

• Кран из нержавеющей стали с выдвижным гибким удлинителем шланга

5. Смарт-головки для шлифования/полирования

• Поддерживает как одностороннее, так и центральное давление
• Двуручное управление для безопасности оператора

6. Аварийный выключатель

• Останавливает все запущенные процессы и движущиеся детали

7. Опция: дозирующий блок Qdoser Plus

• Автоматическая дозировка алмазных суспензий/смазочных материалов
• Бутылки для хранения суспензий можно наполнять и снимать во время работы
• Обеспечивает автоматическую тонкополировку образцов

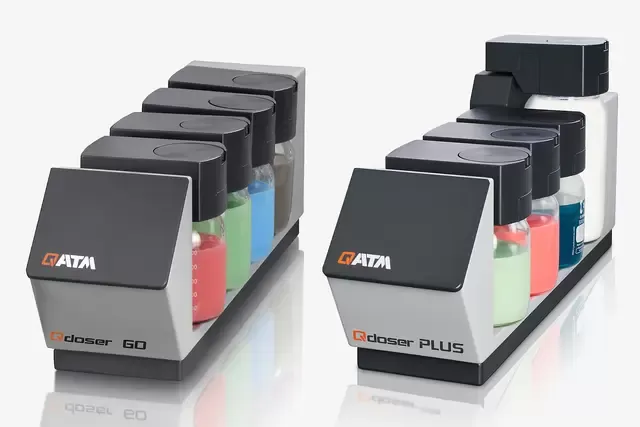

Системы дозирования Qdoser

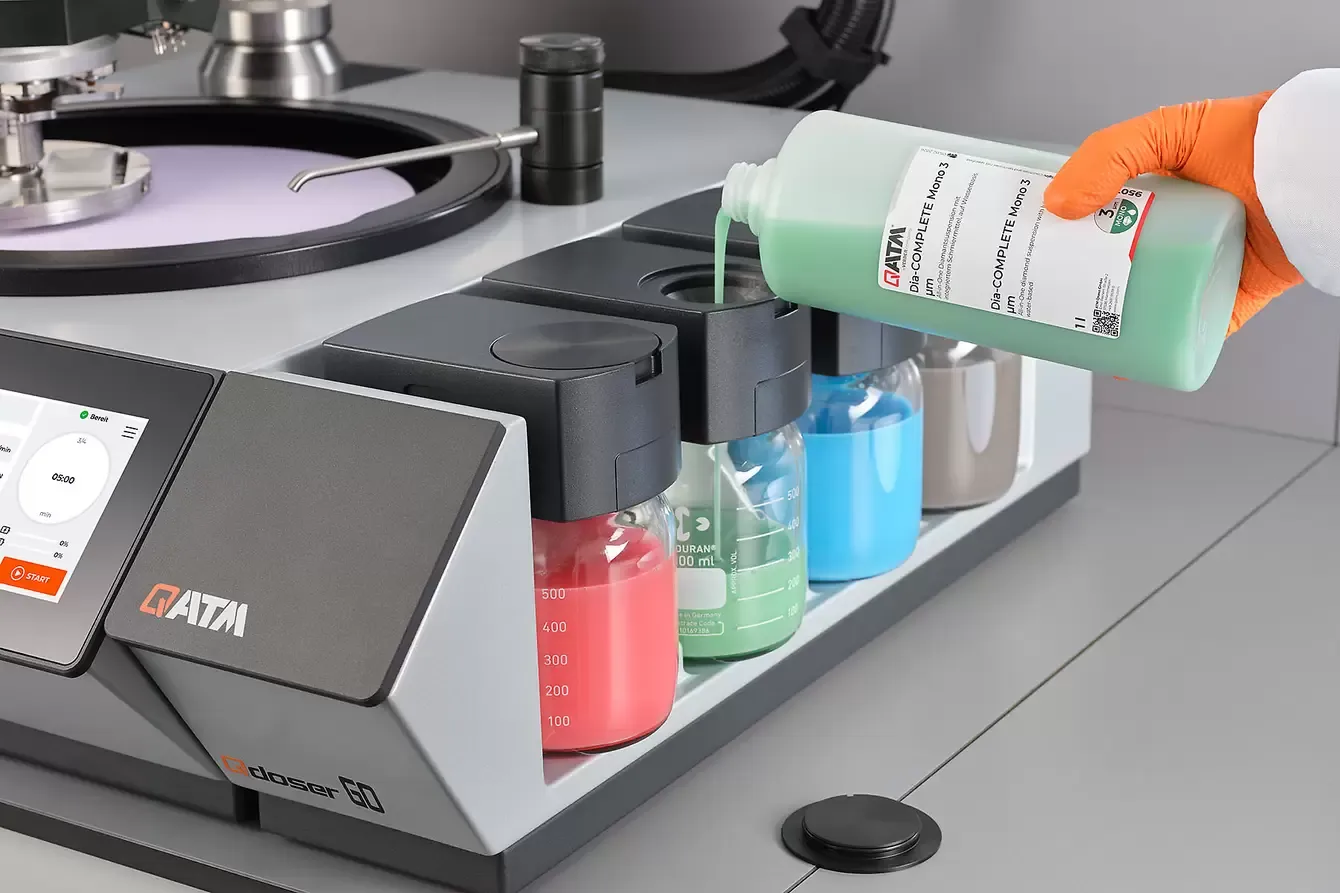

Полностью автоматическая дозирующая система Qdoser с программным управлением ускоряет процессы шлифования и полирования в лаборатории материалографии и совместима с устройствами серий Qpol M, GO и PLUS. Через отдельное отверстие в крышке четыре стеклянные флакона с винтовой крышкой объемом 500 мл можно наполнить алмазными суспензиями QPREP, смазочными материалами QPREP (смазками для алмазов) и/или суспензиями для тонкой полировки QPREP. Флаконы для хранения суспензий легко снимаются, что упрощает их очистку. Функция обратной промывки поддерживает чистоту соединительных шлангов.

Оптимизированная система наполнения и дозирования

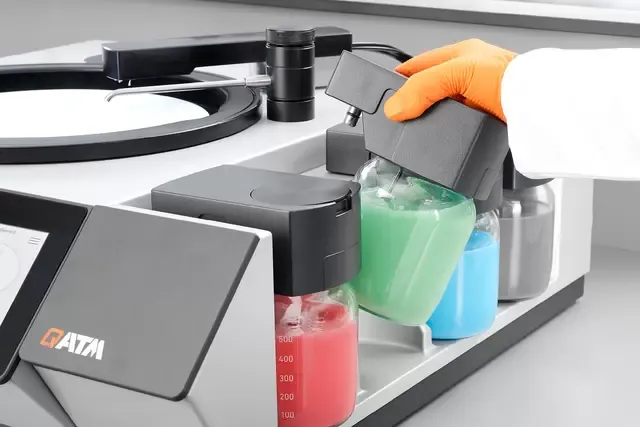

Флаконы для хранения суспензий можно в любой момент извлечь и заправить в соответствии с конкретными требованиями применения, например:

• Qdoser PLUS: 3 флакона с алмазными суспензиями/смазкой и 1 флакон с суспензией для тонкой полировки (дополнительная опция — замена флакона для суспензии для тонкой полировки на флакон объемом 1 литр)
• Qdoser GO: 4 флакона с алмазными суспензиями Dia-COMPLETE

Вариант: магнитный мешатель

В качестве дополнительного оборудования предлагается магнитная мешалка для перемешивания полировальных средств, что позволяет добиться превосходных результатов при подготовке поверхности

• Встроенная магнитная мешалка предотвращает оседание суспензии
• Оптимальное распределение полирующих частиц за счет автоматического перемешивания суспензий

Дозировка

Высокая гибкость и простота использования благодаря удобной системе дозирования полировального средства

• Простая установка дозирующих форсунок в предусмотренные для них места в шлифовально-полировальной головке
• Полностью автоматическая дозировка с программным управлением через промышленный сенсорный экран на станках Qpol
• Интервал дозирования можно регулировать в соответствии с потребностями
• Включает функцию обратной промывки для удобной очистки

Qdoser ONE

Флакон-капельница для удобного и плавного дозирования

• Простота в использовании — стандартные флаконы с суспензией и смазкой QATM можно быстро и легко прикрутить к дозатору
• Плавная регулировка скорости дозирования — скорость дозирования точно регулируется с помощью регулировочного винта
• Может использоваться с подставкой или устанавливаться на полировальную головку

Техническая характеристика
