Сканирующие электронные микроскопы EVO Family

Модульная SEM-платформа для интуитивно понятной работы, рутинных исследований и исследовательских задач

Приборы семейства EVO сочетают в себе высокопроизводительную сканирующую электронную микроскопию с интуитивно понятным и удобным интерфейсом, который понравится как опытным микроскопистам, так и новым пользователям. Благодаря широкому спектру доступных опций, EVO может быть точно адаптирован к вашим требованиям, независимо от того, работаете ли вы в области медико-биологических наук, материаловедения или рутинного промышленного контроля качества и анализа неисправностей.

• Универсальное решение для централизованных центров микроскопии или промышленных лабораторий контроля качества
• Отличные изображения любых реальных образцов
• Максимальное качество изображения благодаря излучателю из гексаборида лантана (LaB6)
• Высокое качество изображений и аналитики на непроводящих образцах и образцах без покрытия
• Автоматизация рабочего процесса и целостность данных

Лучшее в своем классе удобство использования

SmartSEM Touch предоставляет интерактивное управление рабочим процессом непосредственно на кончиках ваших пальцев. Он быстрый и простой в освоении, что значительно сокращает время и затраты на обучение. За считанные минуты даже новые пользователи начнут создавать превосходные изображения. Этот пользовательский интерфейс также поддерживает работу промышленных операторов, которым требуются автоматизированные рабочие процессы для выполнения повторяющихся задач контроля.

Отличное качество изображения

EVO обеспечивает максимальное качество данных с образцов без покрытия и без изменений. EVO также защищает качество данных на влажных и сильно загрязненных образцах, позволяя этим образцам оставаться в их естественном состоянии. Кроме того, излучатель LaB6 обеспечивает дополнительное разрешение, контрастность и соотношение сигнал/шум, что важно в сложных условиях визуализации и микроанализа.

Примечание: Кремень, частица ферроцерия из зажигалки, снятая с помощью детектора ZEISS EVO, HDBSD.

EVO хорошо сочетается с другими приложениями

EVO можно настроить как составную часть полуавтоматизированного мультимодального рабочего процесса с инструментами для беспрепятственного перемещения участков, представляющих интерес, и обеспечения целостности данных, собранных различными методами. Объедините данные светового и электронного микроскопов для определения характеристик материала или проверки деталей. Или сочетайте EVO со световыми микроскопами ZEISS для корреляционного анализа частиц.

Привлеките больше специалистов

В зависимости от конкретной лабораторной среды, работа с SEM может быть исключительной компетенцией опытных электронных микроскопистов. Но эта ситуация осложняется тем, что пользователям, которые не являются экспертами, например, студентам, стажерам или инженерам по контролю качества, также нужны данные от SEM. EVO учитывает оба требования, предлагая варианты интерфейса пользователя, которые удовлетворяют рабочие потребности как опытных специалистов-микроскопистов, так и тех, кто не является специалистами по микроскопии.

Опытные пользователи. Любимый интерфейс: SmartSEM

Экспертные пользователи имеют доступ к расширенным параметрам изображений и функциям анализа.

Начинающим пользователям. Желаемый интерфейс: SmartSEM Touch

Начинающие пользователи имеют доступ к предварительно определенным рабочим процессам и наиболее часто используемым параметрам - идеально подходит для новичков.

Интеллектуальная навигация и визуализация

Улучшайте пропускную способность, производительность и эффективность анализа образцов

Камера навигации ZEISS

Камера может быть установлена либо на корпусе камеры для мониторинга положения образцов относительно детектора обратного рассеяния (камерскоп), либо на дверце вакуумной камеры (навигационная камера), чтобы обеспечить вид с высоты птичьего полета на расположение образцов или деталей на держателе образцов. Этот вид можно использовать для установления заранее определенных мест, представляющих интерес, идентифицированных на изображении светового микроскопа, и для удобной навигации на протяжении всего процесса исследования образца.

Автоматизированная интеллектуальная микроскопия

EVO обеспечивает автоматизированное, автоматическое получение изображений партий образцов. Система автоматизированной интеллектуальной микроскопии от ZEISS идеально подходит для рутинного контроля. Она позволяет пользователю определить граничную область, автоматически генерировать области интереса, определяемые необходимым полем зрения или увеличением, и начать автоматизированное получение изображений. Автоматизированное интеллектуальное сканирование улучшит пропускную способность вашего образца, повысив производительность и эффективность работы.

Выведите свои исследования на новый уровень

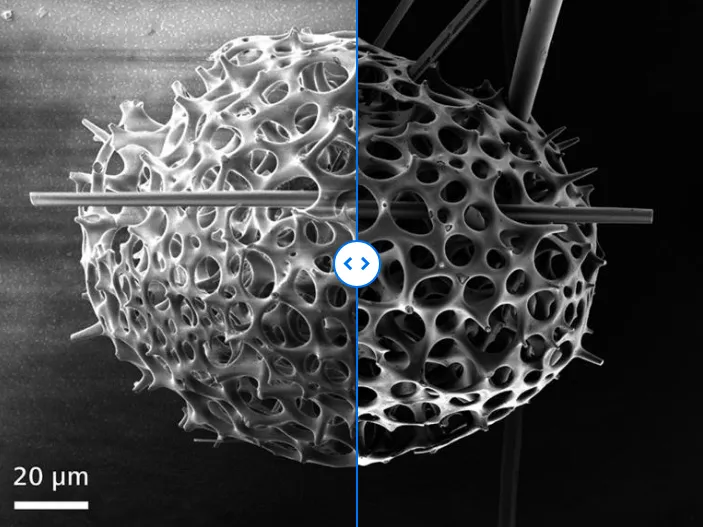

Более качественные данные с электронным излучателем на основе гексаборида лантана (LaB6)

Эмиссия электронов из катода из гексаборида лантана, а не из традиционной вольфрамовой нити накала, обеспечивает уверенность в том, что каждый дополнительный элемент качества изображения будет именно тогда, когда он вам нужен. И это преимущество можно реализовать двумя способами:

• При эквивалентных размерах электронного зонда (то есть разрешении) можно работать с большим током зонда, что значительно облегчает навигацию и оптимизацию изображения.
• При эквивалентных токах зонда (отношение сигнал/шум) диаметр луча намного меньше, что приводит к улучшению разрешения сканера.

EVO хорошо сочетается с другими решениями

Преимущества автоматизации рабочего процесса и корреляционной микроскопии

Расширьте свои возможности с помощью ядра ZEISS ZEN

Поскольку ZEISS является поставщиком микроскопических и метрологических систем, вы можете рассчитывать на то, что EVO будет прекрасно сочетаться с другими решениями ZEISS. Создайте высокопроизводительный мультимодальный рабочий процесс между (цифровыми) световыми микроскопами и EVO. Сочетайте уникальные методы оптического контрастирования светового микроскопа с не менее уникальными методами визуализации и анализа вашего SEM для получения взаимодополняющих данных, а следовательно, более содержательной информации о материале, качестве или механизме разрушения вашего образца.

Воспользуйтесь преимуществами ядра ZEN как центра для микроскопии с подключением. Настройте его функции в соответствии с вашими конкретными задачами и определите рабочие процессы, которые учитывают уровень опыта пользователей-микроскопистов в вашей многопользовательской среде.

Наслаждайтесь его основными моментами:

• Корреляционная микроскопия: Обмен образцами и данными между световыми, цифровыми и электронными микроскопами
• Контекстное представление данных: Визуализация и организация данных в различных масштабах и способах обработки изображений
• Металлографические программы, в т.ч. отчетность на основе Microsoft Word: Интегрированная отчетность по связанным изображениям и наборам данных
• Автоматизированный анализ изображений: на основе глубокого обучения: Сегментация изображений на основе алгоритмов машинного обучения.

EVO и экосистема ядра ZEN: обмен образцами и данными между собой, визуализация и организация данных в различных масштабах и модальностях, применение металлов и анализ изображений на основе методов обучения.

Решение EDX для микроанализа

Если для полного исследования элементов или образцов недостаточно только SEM-изображений, специалисты обращаются к энергодисперсионной спектроскопии (EDS) для получения пространственно разделенной элементной химической информации.

Оптимизировано для рутинного микроанализа

Подбирать пару для SEM и EDS нужно с особой тщательностью. SmartEDX на EVO идеально подходит для рутинного микроанализа, особенно для пользователей с высокими требованиями к воспроизводимости данных. Он обеспечивает самую высокую пропускную способность при энергетическом разрешении 129 эВ и токе зонда 1-5 нА - типичном рабочем режиме EVO. SmartEDX оптимизирован для обнаружения низкоэнергетического рентгеновского излучения от легких элементов благодаря превосходной пропускной способности окна из нитрида кремния.

Графический интерфейс пользователя, ориентированный на рабочий процесс

SmartEDX разработан с целью улучшения простоты использования и повторяемости рабочих процессов в многопользовательских средах. Как и другие программные решения ZEISS, такие как SmartSEM Touch или ZEN core для EVO, программное обеспечение SmartEDX простое в освоении и интуитивно понятное в использовании. Оно помогает обеспечить повторяемость выполнения аналитических задач на SEM, особенно в условиях, когда системой будет пользоваться несколько специалистов. SmartEDX доступен как лучший по соотношению цены и качества EDS-детектор в фиксированной конфигурации, так и в виде гибкой и все еще удобной версии слайдера.

Упростите работу и эффективнее собирайте данные о EDS

Управляйте EDS и SEM параллельно с помощью одного компьютера. Такая интеграция улучшает удобство использования. В то же время, вы получите специальные пользовательские интерфейсы для вашего микроскопа и системы EDS. Сократите время сбора данных EDS, используя оптимизированную интеграцию детектора, которая увеличивает входной сигнал EDS по меньшей мере на 17%.

Выбирайте между различными конфигурациями EDX-детекторов

Решение для одного ПК предлагает вам различные конфигурации EDS: вы можете заказать детекторы Xplore 15, 30 и Ultim Max 40 от Oxford Instruments.

Семья EVO

Аксессуары

Сканирование с замедлением луча

Приложения

• Анализ качества / контроль качества
• Анализ дефектов / металлография / металлография
• Контроль чистоты
• Морфологический и химический анализ частиц на соответствие стандартам ISO 16232 и VDA 19, часть 1 и 2
• Анализ неметаллических включений

Полупроводники и электроника

• Визуальный контроль электронных компонентов, интегральных схем, MEMS-устройств и солнечных элементов
• Исследование поверхности и кристаллической структуры медной проволоки
• Исследование коррозии металлов
• Анализ поперечного сечения повреждений
• Инспекция контактных площадок
• Сканирование поверхности

Сталь и другие металлы

• Получение изображений и анализ структуры, химического состава и кристаллографии металлических образцов и включений
• Анализ фаз, частиц, сварных швов и разрушений

Сырьевые материалы

• Морфология, минералогия и композиционный анализ геологических образцов
• Изображение и анализ структуры металлов, трещин и неметаллических включений
• Морфологический и композиционный анализ химического сырья и активных ингредиентов в процессе микронизации и грануляции

Материаловедческие исследования

• Определение характеристик образцов как проводящих, так и непроводящих материалов для исследовательских целей

Науки о жизни

• Исследование растений, животных и микроорганизмов

Криминалистика

• Следы выстрела (GSR)
• Анализ краски и стекла
• Исследование купюр и монет на подделку
• Сравнение волос и волокон
• Судебная токсикология
