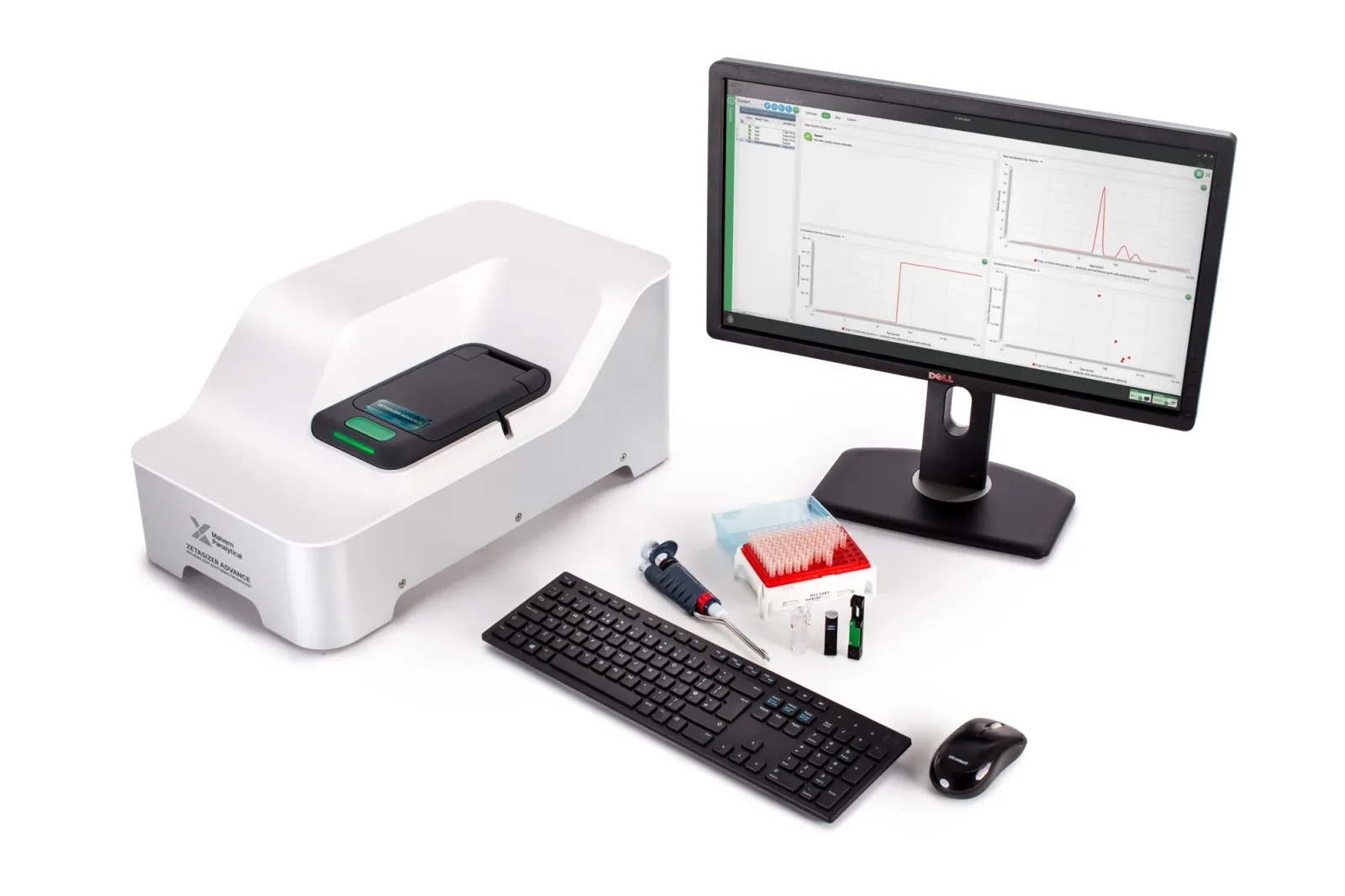

Система Zetasizer Pro измерения размеров частиц и молекул электрофоретической подвижности и дзета-потенциала наночастиц
Артикул: Zetasizer Pro
Надежная и универсальная система Zetasizer Pro для измерения размеров частиц и молекул, электрофоретической подвижности и дзета-потенциала наночастиц. С помощью этого прибора измерять размер можно до трех раз быстрее по сравнению с предыдущими моделями. Он позволяет увеличивать скорость обработки образца и освобождать время оператора и системы для решения других задач.
Технология
✘Классическая 90° DLS
✔Динамическое рассеивание света
✔Статическое рассеивание света
✔Неинвазивное обратное рассеивание DLS
✘Многоугольное динамическое светорассеивание
Особенности и преимущества
Даже неопытные пользователи смогут проводить измерения высочайшего качества с помощью Zetasizer Pro, который обладает рядом преимуществ:
- Динамическое рассеивание света (DLS), которое измеряет размер частиц и молекул от 0,3 нм до 10 мкм
- Электрофоретическое рассеивание света (ELS), которое измеряет дзета-потенциал частиц и молекул, что указывает на стабильность образца и/или склонность к агрегации
- Неинвазивное обратное рассеивание (NIBS), оптика для универсальных, высокочувствительных измерений размеров частиц и молекул и молекулярной массы
- M3-PALS с режимом постоянного тока для измерения дзета-потенциала и электрофоретической подвижности
- Программное обеспечение ZS Xplorer для простой и гибкой настройки метода и анализа данных
- Адаптивная корреляция для быстрых, более воспроизводимых измерений размера с меньшим количеством пробоподготовки
- Система управления качеством данных, основанная на технологии глубокого обучения, проводит оценку всех проблем, связанных с данными, и предлагает способы улучшения результатов
- Благодаря барабану с оптическими флуоресцентными фильтрами можно выполнять измерения для флуоресцентных образцов без снижения общей чувствительности системы. В комплект также входят поляризационные фильтры для измерений DDLS
- Возможность модернизации на месте до Zetasizer Ultra, если ваши требования изменятся
- Дополнительный автотитратор MPT-3 позволяет изучать влияние изменений рН
- Доступен ряд одноразовых и многоразовых ячеек для оптимизации измерений с точки зрения объема и концентрации образца
- Доступны версии Blue Label и Red Label:
° Выберите Blue Label для рутинных исследований образцов, таких как коллоиды металлов, оксиды металлов и пигменты
° Выберите Red Label для более сложных типов образцов, таких как белки, растворы поверхностно-активных веществ и образцы с низким содержанием твердых веществ
Принцип работы:
В одном компактном корпусе Zetasizer Pro заключено сразу две технологии, а в дополнение к ним - различные опции и вспомогательное оборудование для оптимизации и упрощения измерения различных типов образцов.
Динамическое рассеяние света (DLS) применяют для измерения размеров частиц и молекул. Технология DLS позволяет анализировать диффузию частиц, участвующих в броуновском движении, и на основе полученных данных определять распределение частиц по размерам согласно соотношению Стокса - Эйнштейна. Встроенная технология неинвазивного обратного рассеивания (NIBS) обеспечивает высочайшую чувствительность в широком диапазоне размеров и концентраций.
Динамическое рассеивание света (DLS) - это быстрый, точный и повторяемый сверхгибкий метод определения размеров. Он требует наличия лишь небольшого объема образцов анализируемого вещества и является неразрушающим. Этот метод может применяться независимо от материала и поэтому широко распространен.
Электрофоретическое рассеивание света (ELS) применяют для измерения дзета-потенциала. Молекулярный раствор или дисперсную систему частиц помещают в электрическое поле, под воздействием которого они перемещаются со скоростью, зависящей от их заряда. Эту скорость измеряют с помощью запатентованного лазерно-интерференционного метода M3-PALS (рассеивание света с фазовым анализом). Он позволяет рассчитывать электрофоретическую подвижность, на основе которой определяют дзета-потенциал и распределение частиц образца по дзета-потенциалу.
Комплект программного обеспечения ZS Xplorer. Программное обеспечение отличается простотой использования даже при быстром составлении сложных методов. Перед запуском задаются данные об образце и его свойствах и переменные данные, которые необходимо проверить, и ZS Xplorer использует их для оптимизации метода для данного образца. Система управления качеством данных, поддерживаемая технологией глубокого обучения, предоставляет комментарии о полученных данных и при необходимости предлагает способы улучшения результатов.
Опции. Автотитратор MPT-3 позволяет исследовать эффекты, вызванные изменением уровня pH. Различные одно- и многоразовые кюветы, представленные в нашем ассортименте продукции, предназначены для оптимизации измерений с точки зрения объема и концентрации образца.
Техническая характеристика
| Размер частиц и размер молекул | |
| Принцип измерения | Динамическое рассеивание света с неинвазивным обратным рассеиванием (NIBS)
Динамическое рассеивание света (90° и 13°) Многоугольное динамическое рассеивание света (MADLS) |
| Угол измерения | 173°, 13° |
| Диапазон измерений | Диаметр: 0,3 нм - 10 мкм (2) (9) |
| Минимальный обьем образца | 12 мкл |
| Диапазон концентраций | Минимальная концентрация образца:
Blue Label: 0,2 мг/мл 15 кДа белка Red Label: 0,1 мг/мл 15 кДа белка Максимальная концентрация образца(3): 40% w/v |
| Дзета-потенциал | |
| Принцип измерения | Комбинированное измерение фазового рассеивания света для фазового анализа (M3-PALS) |
| Диапазон измерений | 3,8 нм - 100 мкм |
| Минимальный обьем образца | 20 мкл (4) |
| Диапазон концентраций | Red Label: от 1 мг/мл (5) до 40% w/v (6)
Blue Label: от 10 мг/мл (5) до 40% w/v (6) |
| Диапазон проводимости образца | Макс.: 260 мСм/см
Точность: ±10% |
| Статическое рассеивание света (молекулярная масса) | |
| Диапазон молекулярных масс | 300 Da - 20 мДа |
| Принцип измерения | Статическое рассеивание света с участком Дебая |
| Точность | +/- 10% типично |
| Концентрация частиц | |
| Принцип измерения | Blue Label: Н/Д Red Label: MADLS - Концентрация частиц (Mie) |
| Диапазон концентраций | Blue Label: Н/Д
Red Label: от 1х108 до 1х1012 частиц /мл |
| Тип калибровки | Blue Label: Н/Д
Red Label: Только калибровка одноточечной системы |
| Модуль | |
| Детектор | Лавинный фотодиод |
| Лазерная ь=безопасность | He-Ne (633 нм)
Blue label: 4 мВт макс. Red label: 10 мВт макс. |
| Диапазон регулирования температуры | от 0°C до 120°C (7) |
| Размеры (Ш х Д х В) | 322 мм x 565 мм x 245 мм |
| Вес | 19 кг |
| Мощность | AC 100-240 В, 50-60 Гц, 4.0 А |
| Электропитание | Максимальная мощность 100 Вт, типичная мощность 45 Вт |
| Условия окружающего пространства | от +10°C до +35°C, 35 - 80% относительной влажности (без конденсации) |
| Интерфейс | USB 2.0 или выше |
| Примечания | |
| 1 | Вода как образец дисперегатора |
| 2 | Диапазон пикового режима (диаметр) 0,6 нм - 10 мкм;
зависит от образца и его подготовки; |
| 3 | Зависит от образца; |
| 4 | Измерено с использованием белка 15 кДа |
| 5 | Сухая азотная продувка ячеек необходима при температурах ниже точки росы |
| 6 | Точность 0,1°C при 25°C, 0,2°C при 0°C, 0,5°C при 90°C |
| 7 | Рекомендуемый верхний диапазон размеров для MADLS - 500 нм диаметр - 500 нм диаметр |
| 8 | Использование запатентованной технологии диффузионного барьера |
| 9 | Измеряется с помощью желчной кислоты |
Микрореология
Определение реологических свойств методом динамического рассеяния света
Реология − это дисциплина, изучающая текучесть и деформацию материалов. Реологические свойства, такие как вязкость и вязкоупругость, исследуют при помощи ротационных или капиллярных реометров, посредством анализа деформации/течения образца и на уровне микроструктуры при помощи оптических технологий, таких как микрореология.
Микрореология подразумевает контроль за движением диспергированных частиц-маркеров известного размера путем динамического рассеяния света (DLS/ФКС) и определение реологических свойств образца с помощью обобщенного соотношения Стокса−Эйнштейна. DLS-Микрореология − это пассивная микрореологическая технология, при которой коллоидные частицы маркера находятся под воздействием тепловых флуктуаций при термодинамическом равновесии.
Области применения DLS-микрореологии:
- Реологическая характеризация лечебных белков и растворов биополимеров.
- Измерения вязкоупругости белковых растворов для определения начала межбелковых взаимодействий и образования нерастворимых агрегатов
- Разработка и отбор составов.
- Высокочастотный анализ реологических свойств разбавленных растворов с соответствующими процессу временными промежутками.
- Мониторинг изменения структуры сложных жидкостей в зависимости от времени или температуры, или разрушения структуры при разбавлении.
Статическое рассеяние света
Определение абсолютной молекулярной массы при помощи детекторов LALS, RALS или MALS
Статическое рассеяние света (SLS) – это технология, позволяющая определять абсолютную молекулярную массу и размер молекул на основании теории Релея. Теория Релея устанавливает взаимосвязь между молекулярной массой (размером молекул) и интенсивностью рассеянного света.
Существует 2 способа определения абсолютной молекулярной массы методом статического светорассеяния (SLS):
- Измерения в кюветном режиме
- При подключении детектора статического светорассеяния к хроматографу
Измерения в кюветном режиме, например, на анализаторах серии Zetasizer – это метод обработки информации о статистическом ансамбле. Таким образом, получаемое значение – это среднемассовая молекулярная масса всего образца.
Однако, более распространённый способ измерения абсолютной молекулярной массы – это использование высокотехнологичного детектора статического светорассеяния, LALS (малоуглового), RALS (90-градусного) или MALS (многоуглового) в комбинации с гель-хроматографом (ГПХ/GPC/SEC). Совмещение технологии разделения молекул и данных детектора статического светорассеяния позволяет рассчитывать абсолютную молекулярную массу в любой точке хроматограммы, молекулярно-массовое распределение и молекулярную массу любой фракции в смеси.
Электрофоретическое Рассеяние Света
Метод Электрофоретического Рассеяния Света (ЭРС) для определения электрофоретической подвижности и дзета-потенциала
Электрофоретическое Рассеяние Света (ЭРС) – метод определения электрофоретической подвижности частиц в дисперсии или молекул в растворе. Зачастую подвижность преобразуют в дзета-потенциал для сравнения свойств материала в различных условиях.
В основе метода лежит базовое физическое явление, известное как электрофорез. Образец помещается в кювету снабженную 2-мя электродами. Подается электрическое поле, что приводит к перемещению частиц или молекул (обладающих результирующим зарядом или именно результирующим дзета-потенциалом) к противоположно заряженному электроду со скоростью подвижностью, которая связана с дзета-потенциалом.
Динамического Рассеяния Света
Характеризация размера белков, полимеров и коллоидов методом Динамического Рассеяния Света ДРС
Динамического Рассеяния Света, иначе Квазиупрогое Светорассеяние, не инвазивный, надежный метод измерения размера и распределения по размерам частиц и молекул, чаще всего, в субмикронном диапазоне и при использовании последних разработанных технологий частиц размером менее 1 нм.
Динамического светорассеяние чаще всего используется для характеризации частиц, эмульсий или молекул, которые были суспендированы или растворены в жидкости. Броуновское движение частиц в суспензии приводит к тому, что свет от луча лазера рассеивается с различной интенсивностью. Анализ колебаний интенсивности позволяет определить скорость Броуновского движения и рассчитать размер частиц по уравнению Стокса-Эйнштейна.
Оборудование компании Malvern Panalytical обладает рядом преимуществ при определении размера частиц методом динамического светорассеяния:
- Точный, надежный и воспроизводимый анализ размера частиц за 1 – 2 минуты.
- Измерение вещества в исходной среде.
- Для получения среднего размера необходима информация только по вязкости жидкости.
- Отсутствие пробоподготовки или достаточно простая прободготовка, поскольку измерение возможно проведение высококонцентрированных, непрозрачных образцов.
- Простые установки и возможность полной автоматизациии измерения.
- Измерение частиц размером < 1 нм.
- Измерение частиц с молекулярной массой < 1000 Да.
- Небольшой объем пробы (минимальный около 2 мкл).
- Соответствие стандартам ISO 13321, ISO 22412, 21 CFR Part 11.
