Анализатор углерода и серы ELEMENTRAC CS-i
Артикул: ELEMENTRAC CS-i
Элементный анализатор ELEMENTRAC CS-i измеряет концентрацию углерода и серы в преимущественно неорганических образцах путем сжигания в индукционной печи и последующего анализа газообразных продуктов сгорания - углекислого газа и диоксида серы.
Анализатор ELEMENTRAC CS-i - отличный выбор для решения задачи экспрессного и правильного определения содержания углерода и серы в сплавах, чугуне, меди, железе, рудах, цементе, керамике, карбидах, минералах, песке, стекле, тугоплавких металлах и т.д.
Анализатор углерода и серы CS-I разработан для выполнения точного и безопасного анализа неорганических материалов на содержание углерода и серы. Анализатор оснащен мощной индукционной печью для сжигания пробы. Анализатор может быть снабжен 4 инфракрасными кюветами для определения углерода и серы, что позволяет выполнять измерения на одном анализаторе как высоких, так и низких концентраций. Диапазон измерения каждого детектора может быть подстроен под специфические методики анализа для обеспечения оптимальных условий измерения.
Анализатор CS-i основан на методе сжигания пробы в высокочастотной индукционной печи в токе газа-носителя кислорода и последующем анализе образующихся газообразных соединений методом инфракрасной абсорбции. Углерод и сера в результате химических реакций превращаются в двуокись углерода и двуокись серы, которые потоком газа-носителя передаются в детектор. Детектор может содержать максимум четыре независимые инфракрасные ячейки (по две на определение углерода и серы).
Анализатор поставляется с новым удобным программным обеспечением ELEMENTS с широкими возможностями, включая функции статистики, группировки результатов, создания отчетов, диагностики анализаторов серии ELEMENTRAC и многие другие. Управление мощностью индукционной печи с помощью программного обеспечения позволяет выполнять точные анализы материалов с низкой температурой плавления.
Приборы такого типа используются на многих предприятиях Украины и мира и зарекомендовали себя как простые и надежные в повседневной работе и обслуживании инструменты.
Анализатор углерода / серы ELEMENTRAC CS-I
- Контроль производительности индукции обеспечивает точный анализ легкоплавких металлов
- Пылеуловитель с подогревом позволяет улучшить обнаружение серы
- Реактор с катализатором на основе платины обеспечивает точное обнаружение углерода
- Поток газа-носителя оптимизирован для запыленных образцов
- Программный тест на герметичность
- Опциональная вакуумная система, также доступна с пылевым фильтром класса H для потенциально вредных образцов
- Одно- и многоточечная калибровка
- Прочная конструкция позволяет использовать в производственном контроле и лаборатории
- Низкий уровень технического обслуживания
Рабочий процесс анализа

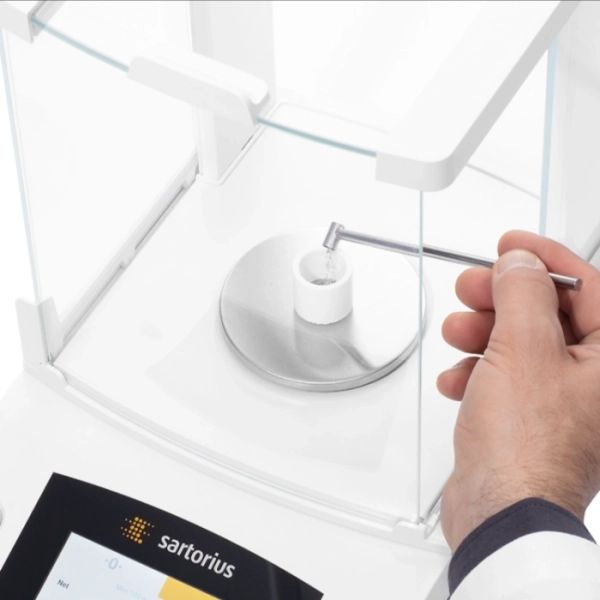

Шаг 1: Регистрация образца в программном обеспечении ELEMENTS Идентификатор образца вводится в программу, и вес автоматически переносится (см. Шаг 2). | Шаг 2: Взвешивание и добавление ускорителей Для C/S анализа обычно используют образцы объемом от 50 мг до 1000 мг. Образец взвешивают в керамическом тигле и добавляют ускорители, например, вольфрам. Геометрия образца (например, проволока, порошок, штифт и т.д.) не имеет значения для надежного анализа.
|

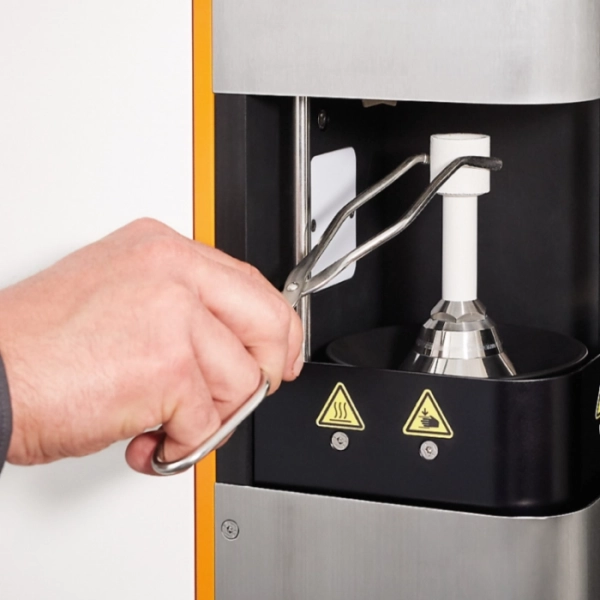

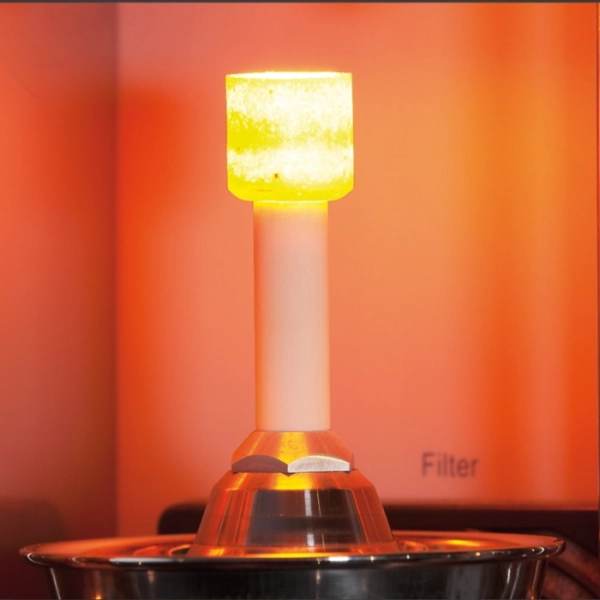

Шаг 3: Анализ Керамический тигель помещают на пьедестал и запускают анализ с помощью программного обеспечения ELEMENTS. Программное обеспечение контролирует все последующие этапы, такие как сжигание и оценка. | Шаг 4: Вывод и экспорт данных Через 45-60 секунд после начала анализа измеренные концентрации углерода и серы доступны для экспорта в виде отчета или через LIMS.
|
Конфигурации
ELEMENTRAC CS-i доступен как одноэлементный анализатор только для углерода или серы, или в конфигурации для одновременного измерения углерода и серы. Он использует до 4 инфракрасных ячеек, которые могут быть сконфигурированы в соответствии с требованиями заказчика. Чем длиннее кювета, тем она чувствительнее к низким концентрациям, например, 10 ppm. Более короткие кюветы также позволяют проводить измерения в диапазоне низких концентраций, однако с увеличением стандартного отклонения измеряемых значений. Для оптимального анализа низких и высоких концентраций следует выбирать конфигурацию из двух ИК-кювет для одного элемента. Новейшая технология детектора позволяет использовать расширенные конфигурации для надежного покрытия диапазона измерений от 0,6 ppm до более чем 6 % для образца весом 1000 мг. Опциональные золотые кюветы обеспечивают более высокую надежность для элементного анализа галогенированных образцов. Для надежного анализа материалов с высоким содержанием серы CS-i может быть оснащен более надежными ИК-ячейками для расширения диапазона измерений и улучшения воспроизводимости результатов. Также возможно оснащение CS-i галогенной ловушкой. Еще одна опция - специальная конфигурация для измерения цемента.

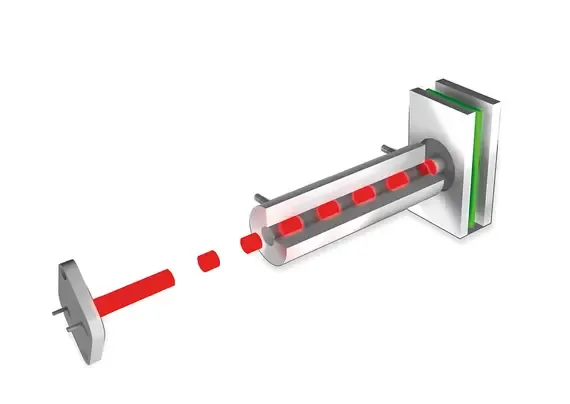

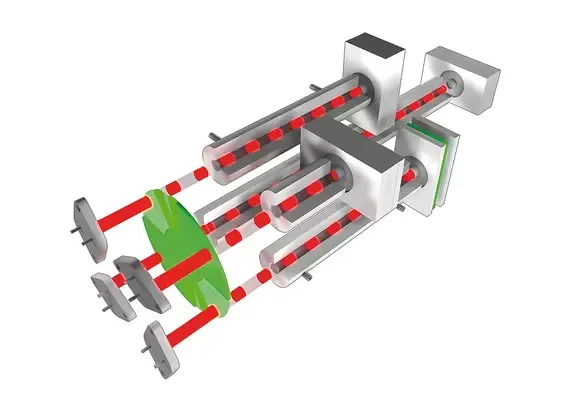

ИНФРАКРАСНЫЕ ЯЧЕЙКИ С ГИБКИМ ДИАПАЗОНОМ ИЗМЕРЕНИЯ | КЮВЕТА С ПЕРЕМЕННОЙ ДЛИНОЙ
|
Интегрированные стандартные решения

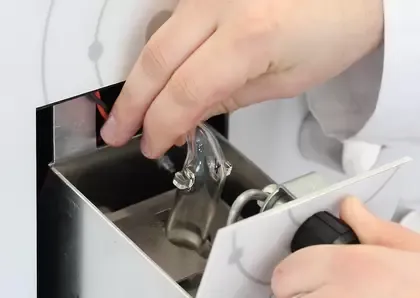

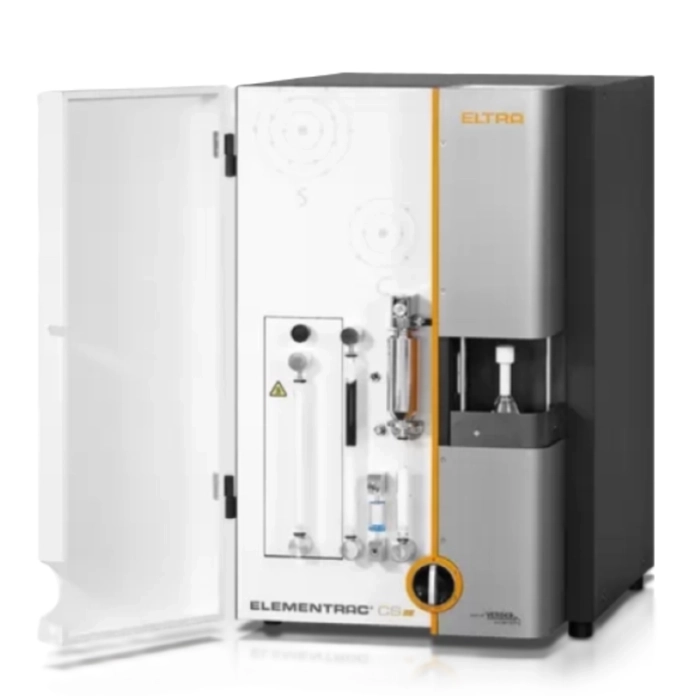

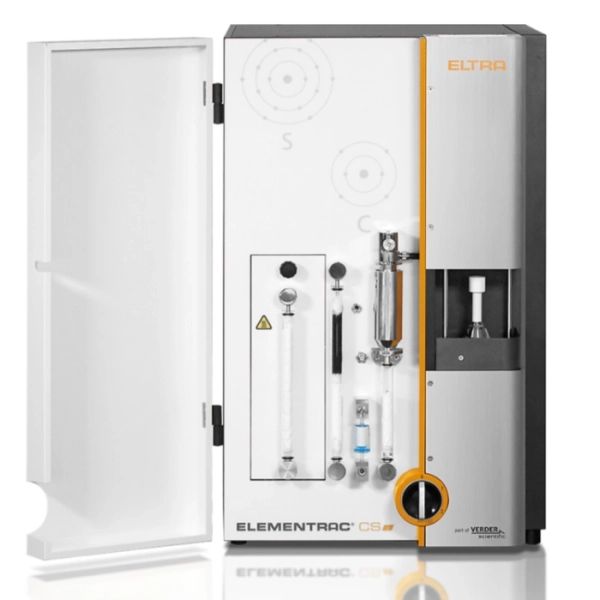

Реагенты и фильтры, необходимые для работы ELEMENTRAC CS-i, удобно расположены на передней панели анализатора и могут быть скрыты за съемной дверцей. Такое расположение значительно сокращает время обслуживания и повышает удобство использования. Инновационные детали ELEMENTRAC CS-i значительно улучшают воспроизводимость измерений углерода и серы.
Катализатор
- Для точного определения углерода
- Удлиненный путь реакции обеспечивает полное окисление продуктов неполного сгорания (угарный газ)
- Наилучшая воспроизводимость даже для очень высоких концентраций углерода

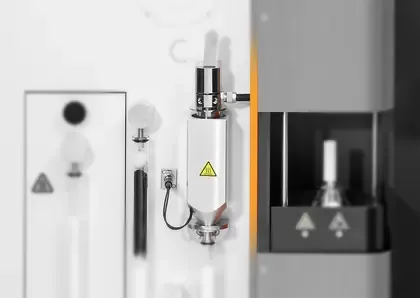

Пылеуловитель с подогревом
- Пыль, образующаяся во время индуктивного сгорания, собирается во внешнем пылевом фильтре
- Эффективный нагрев пылеуловителя предотвращает конденсацию водяного пара
- Значительное улучшение скорости извлечения и воспроизводимости измерений серы

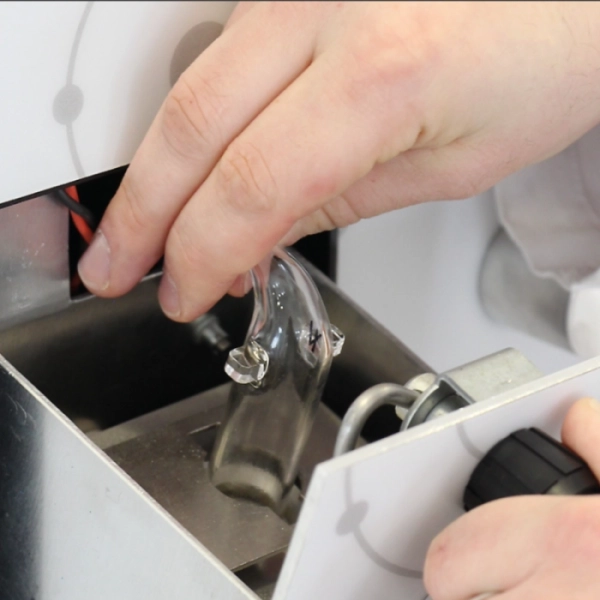

Интеллектуальное управление факелом / подача кислорода
- Индивидуальный контроль подачи кислорода во время индуктивного сжигания
- Скипа направляет весь поток кислорода в центр тигля, чтобы обеспечить полное окисление углерода и серы, содержащихся в образце (твердые образцы).
- Поток кислорода подается через камеру сгорания, чтобы избежать завихрения и потери материала образца (пылевидные образцы)
- Точный анализ образцов низкой плотности

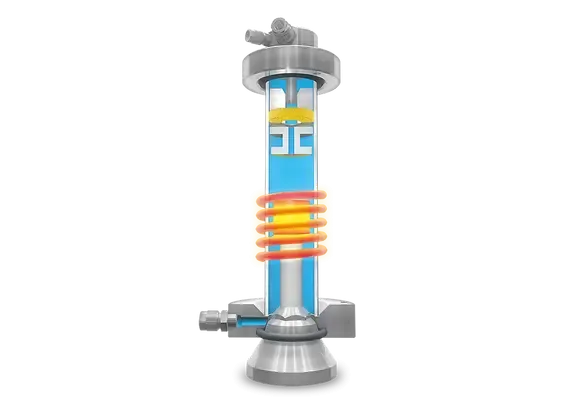

Регулирование мощности индукции
- Для оптимизированного сжигания металлов с низкой температурой плавления, таких как медь, олово или магний
- Пониженная мощность индукционной печи позволяет проводить безопасный и точный анализ без потери образцов из-за разбрызгивания во время нагрева
Типовые образцы материалов
сплавы, алюминий, зола, карбиды, чугун, цемент, керамика, медь, ферросплавы, стекло, гипс, железо, известняк, металлы, минералы, руды, тугоплавкие металлы, песок, кремний, шлак, грунт, сталь, ...
Техническая характеристика
| Измеряемые элементы | углерод, сера |
| Материал проб | неорганические материалы |
| Направление ввода пробы в печь | вертикально |
| Подача пробы в печь | керамические тигли |
| Область применения | строительные материалы, инженерное дело / электроника, геология / добыча, керамика / стекло, черная металлургия |
| Печь | индукционная печь с температурой выше 2000 °C |
| Принцип детектирования | метод инфракрасной абсорбции |
| Количество ИК кюветов | 1 - 4 |
| Материал ИК кювет | алюминиевые (опционально золотые) |
| Типичное время анализа | 40 секунд (номинально) |
| Необходимые реактивы | магния перхлорат, гидроксид натрия, платинизированный силикагель |
| Необходимый газ | сжатый воздух 4 bar, кислород 99.5 % чистоты (2 - 4 bar) |
| Требования к электропитанию | 230В, 50/60Гц, максимальный ток 15А |
| Размеры (Ш x В x Г) | 52 x 84 x 75 см |
| Вес нетто | ~ 150 кг |
| Необходимое оборудование | ПК, монитор, весы (точность 0.0001г) |

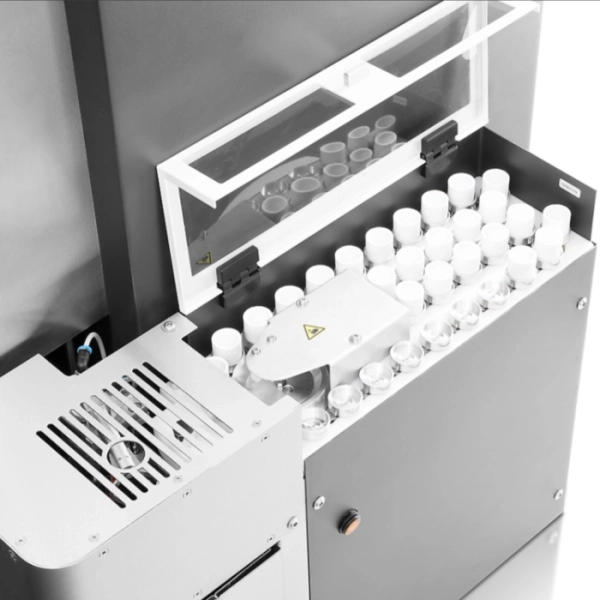

| Опции | автозагрузчик на 36 тиглей, печь для прокаливания тиглей HTF-540, галогеновая ловушка, печь очистки газа-носителя, пылесос |
Принцип работы
Работа на ELEMENTRAC CS-i
Работа на анализаторе ELEMENTRAC CS-i проста и безопасна. После взвешивания пробы в керамическом тигле вес автоматически передается в управляющий компьютер. Если необходимо, вес пробы может быть введен вручную в программное обеспечение. Затем в тигель добавляются акселераторы и плавень, тигель помещается на пьедестал печи и начинается анализ, который длится 40 - 50 секунд. Во время анализа на мониторе отображаются сигналы с детекторов и параметры измерения. После окончания анализа автоматически производится расчет сигналов, и результат отображается на экране. Данные также могут быть переданы внешние системы сбора данных (LIMS). Анализатор ELEMENTRAC CS-i требует минимум обслуживания. Фильтр пыли и трубки с реактивами, требующие замены, доступны на передней панели за защитной крышкой.
Принцип измерения ELEMENTRAC CS-i
Проба сжигается в индукционной печи анализатора в токе кислорода, в результате сера из пробы превращается в двуокись серы (SO2), а углерод превращается в смесь монооксида (CO) и двуокиси углерода (CO2). Газы, выходящие в результате сжигания, проходят через фильтр пыли и ловушку влаги для очистки. Далее производится измерение содержания оксида серы в ИК детекторе. Анализатор Elementrac CS-i может иметь две разные измерительные ячейки с разной чувствительностью (низкой/высокой), что позволяет адаптировать анализатор под любые задачи. Далее проводится окисление монооксида углерода до двуокиси углерода и двуокиси серы до триоксида серы в каталитической печи. SO3 поглощается с помощью хлопковой ваты; содержание углерода определяется в ИК ячейках, чувствительность которых может быть подобрана под требования заказчика. Анализатор ELTRA ELEMENTRAC CS-i может иметь до 4-х независимых ИК ячеек, 2 ячейки для определения серы и еще 2 для определения углерода.
