Аналізатор вуглецю та сірки ELEMENTRAC CS-i
Артикул: ELEMENTRAC CS-i
Елементний аналізатор спалювання ELEMENTRAC CS-i вимірює концентрацію вуглецю і сірки в переважно неорганічних зразках шляхом спалювання в індукційній печі і подальшого аналізу газоподібних продуктів згоряння - вуглекислого газу і діоксиду сірки.
Аналізатор ELEMENTRAC CS-i - чудовий вибір для вирішення завдання експресного та правильного визначення вмісту вуглецю та сірки у сплавах, чавуні, міді, залозі, рудах, цементі, кераміці, карбідах, мінералах, піску, склі, тугоплавких металах тощо.
Аналізатор вуглецю та сірки CS-I розроблений для виконання точного та безпечного аналізу неорганічних матеріалів на вміст вуглецю та сірки. Аналізатор оснащений потужною індукційною піччю для спалювання проби. Аналізатор може бути забезпечений 4 інфрачервоними кюветами для визначення вуглецю та сірки, що дозволяє виконувати вимірювання на одному аналізаторі як високих, так і низьких концентрацій. Діапазон вимірювання кожного детектора може бути підлаштований під специфічні методики аналізу для забезпечення оптимальних умов вимірювання.
Аналізатор CS-i заснований на методі спалювання проби у високочастотній індукційній печі в струмі газу-носія кисню і подальшому аналізі газоподібних сполук, що утворюються, методом інфрачервоної абсорбції. Вуглець і сірка в результаті хімічних реакцій перетворюються на двоокис вуглецю та двоокис сірки, які потоком газу-носія передаються в детектор. Детектор може містити максимум чотири незалежні інфрачервоні осередки (по дві на визначення вуглецю та сірки).
Аналізатор поставляється з новим зручним програмним забезпеченням ELEMENTS з широкими можливостями, включаючи функції статистики, групування результатів, створення звітів, діагностики аналізаторів серії ELEMENTRAC та багато інших. Управління потужністю індукційної печі за допомогою програмного забезпечення дозволяє виконувати точні аналізи матеріалів із низькою температурою плавлення.
Прилади такого типу використовуються на багатьох підприємствах України та світу та зарекомендували себе як прості та надійні у повсякденній роботі та обслуговуванні інструменти.
Аналізатор вуглецю / сірки ELEMENTRAC CS-I
- Контроль продуктивності індукції забезпечує точний аналіз легкоплавких металів
- Пиловловлювач з підігрівом дозволяє покращити виявлення сірки
- Реактор з каталізатором на основі платини забезпечує точне виявлення вуглецю
- Потік газу-носія оптимізований для запилених зразків
- Програмний тест на герметичність
- Опціональна вакуумна система, також доступна з пиловим фільтром класу H для потенційно шкідливих зразків
- Одно- і багатоточкове калібрування
- Міцна конструкція дозволяє використовувати у виробничому контролі та лабораторії
- Низький рівень технічного обслуговування
Робота та процес аналізу
Крок 1: Реєстрація зразка в програмному забезпеченні ELEMENTS
| Крок 2: Зважування і додавання прискорювачів
|
Крок 3: Аналіз
| Крок 4: Виведення та експорт даних
|
Конфігурації
ELEMENTRAC CS-i доступний як одноелементний аналізатор тільки для вуглецю або сірки, або в конфігурації для одночасного вимірювання вуглецю і сірки. Він використовує до 4 інфрачервоних комірок, які можуть бути сконфігуровані відповідно до вимог замовника. Чим довша кювета, тим вона чутливіша до низьких концентрацій, наприклад, 10 ppm. Більш короткі кювети також дозволяють проводити вимірювання в діапазоні низьких концентрацій, однак зі збільшенням стандартного відхилення вимірюваних значень. Для оптимального аналізу низьких і високих концентрацій слід вибирати конфігурацію з двох ІЧ-кювет для одного елемента. Новітня технологія детектора дозволяє використовувати розширені конфігурації для надійного покриття діапазону вимірювань від 0,6 ppm до більш ніж 6 % для зразка вагою 1000 мг. Опціональні золоті кювети забезпечують більш високу надійність для елементного аналізу галогенованих зразків. Для надійного аналізу матеріалів з високим вмістом сірки CS-i може бути оснащений більш надійними ІЧ-комірками для розширення діапазону вимірювань і поліпшення відтворюваності результатів. Також можливе оснащення CS-i галогенною пасткою. Ще одна опція - спеціальна конфігурація для вимірювання цементу.

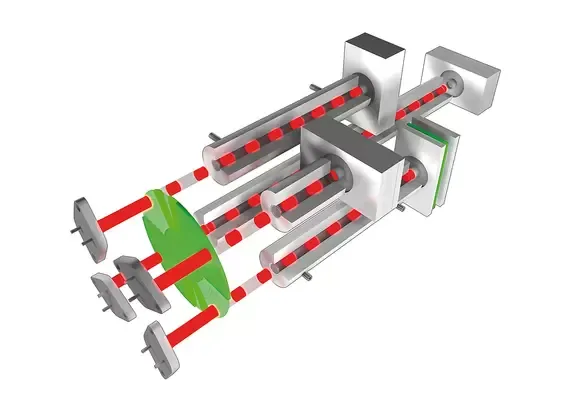

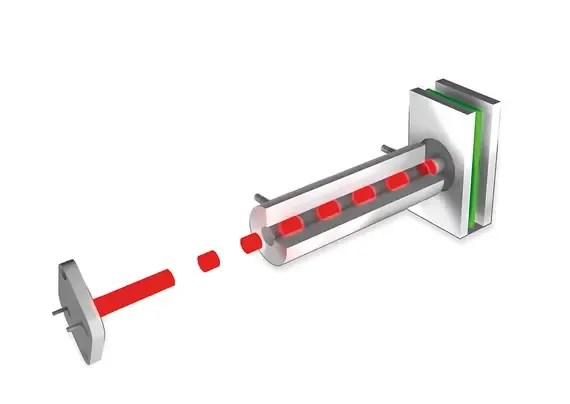

ІНФРАЧЕРВОНІ КОМІРКИ З ГНУЧКИМ ДІАПАЗОНОМ ВИМІРЮВАННЯ | КЮВЕТА ЗІ ЗМІННОЮ ДОВЖИНОЮ |
Інтегровані стандартні рішення
Реагенти і фільтри, необхідні для роботи ELEMENTRAC CS-i, зручно розташовані на передній панелі аналізатора і можуть бути приховані за знімними дверцятами. Таке розташування значно скорочує час обслуговування і підвищує зручність використання. Інноваційні деталі ELEMENTRAC CS-i значно покращують відтворюваність вимірювань вуглецю і сірки.
Каталізатор
- Для точного визначення вуглецю
- Подовжений шлях реакції забезпечує повне окислення продуктів неповного згоряння (чадний газ)
- Найкраща відтворюваність навіть для дуже високих концентрацій вуглецю
Пиловловлювач з підігрівом
- Пил, що утворюється під час індуктивного згоряння, збирається в зовнішньому пиловому фільтрі
- Ефективне нагрівання пиловловлювача запобігає конденсації водяної пари
- Значне покращення швидкості вилучення та відтворюваності вимірювань сірки
Інтелектуальне управління факелом / подача кисню
- Індивідуальний контроль подачі кисню під час індуктивного спалювання
- Скіпа спрямовує весь потік кисню в центр тигля, щоб забезпечити повне окислення вуглецю і сірки, що містяться в зразку (тверді зразки).
- Потік кисню подається через камеру згоряння, щоб уникнути завихрення і втрати матеріалу зразка (пилоподібні зразки)
- Точний аналіз зразків низької щільності
Регулювання потужності індукції
- Для оптимізованого спалювання металів з низькою температурою плавлення, таких як мідь, олово або магній
- Знижена потужність індукційної печі дозволяє проводити безпечний і точний аналіз без втрати зразків через розбризкування під час нагрівання
Типові зразки матеріалів
сплави, алюміній, зола, карбіди, чавун, цемент, кераміка, мідь, феросплави, скло, гіпс, залізо, вапняк, метали, мінерали, руди, тугоплавкі метали, пісок, кремній, шлак, грунт, сталь, ...
Технічна характеристика
| Вимірювані елементи | вуглець, сірка |
| Матеріал проб | неорганічні маріали |
| Напрямок введення проби в піч | вертикально |
| Подача проби в піч | керамичні тиглі |
| Область застосування | будівельні матеріали, інженерна справа / електроніка, геологія / видобуток, кераміка / скло, чорна металургія |
| Піч | індукційна піч з температурою вище 2000 °C |
| Принцип детектування | метод інфрачервоної абсорбції |
| Кількість ІЧ кювет | 1 - 4 |
| Матеріал ІЧ кювет | алюмінієві (опціонально золоті) |
| Типовий час аналізу | 40 секунд (номінально) |
| Необхідні реактиви | магнію перхлорат, гідроксид натрію, платинізований силікагель |
| Необхідний газ | стиснене повітря 4 bar, кисень 99.5 % чистоти (2 - 4 bar) |
| Вимоги до електроживлення | 230В, 50/60Гц, максимальний струм 15А |
| Розміри (Ш x В x Г) | 52 x 84 x 75 см |
| Вага нетто | ~ 150 кг |
| Необхідне обладнання | ПК, монітор, ваги (точність 0.0001г) |
| Опції | автозавантажувач на 36 тиглів, піч для прокалювання тиглів HTF-540, галогенова пастка, піч очищення газу-носія, пилосос |
Принцип роботи
Робота на ELEMENTRAC CS-i
Робота на аналізаторі ELEMENTRAC CS-i проста та безпечна. Після зважування проби в керамічному тиглі вага автоматично передається в комп'ютер, що управляє. Якщо необхідно, вага проби може бути введена вручну у програмне забезпечення. Потім тигель додаються акселератори і плавень, тигель поміщається на п'єдестал печі і починається аналіз, який триває 40 - 50 секунд. Під час аналізу на моніторі відображаються сигнали з детекторів та параметри вимірювання. Після закінчення аналізу автоматично проводиться розрахунок сигналів, і результат відображається на екрані. Дані також можуть бути передані зовнішні системи збору даних (LIMS). Аналізатор ELEMENTRAC CS-i потребує мінімум обслуговування. Фільтр пилу та трубки з реактивами, які потребують заміни, доступні на передній панелі за захисною кришкою.
Принцип вимірювання ELEMENTRAC CS-i
Проба спалюється в індукційній печі аналізатора в струмі кисню, в результаті сірка з проби перетворюється на двоокис сірки (SO2), а вуглець перетворюється на суміш монооксиду (CO) і двоокису вуглецю (CO2). Гази, що виходять в результаті спалювання, проходять через фільтр пилу та пастку вологи для очищення. Далі проводиться вимірювання вмісту оксиду сірки в ІЧ детекторі. Аналізатор Elementrac CS-i може мати дві різні вимірювальні комірки з різною чутливістю (низькою/високою), що дозволяє адаптувати аналізатор під будь-які завдання. Далі проводиться окислення монооксиду вуглецю до двоокису вуглецю та двоокису сірки до триоксиду сірки в каталітичній печі. SO3 поглинається за допомогою бавовняної вати; вміст вуглецю визначається в ІЧ осередках, чутливість яких може бути підібрана під вимоги замовника. Аналізатор ELTRA ELEMENTRAC CS-i може мати до 4-х незалежних ІЧ осередків, 2 осередки для визначення сірки та ще 2 для визначення вуглецю.
