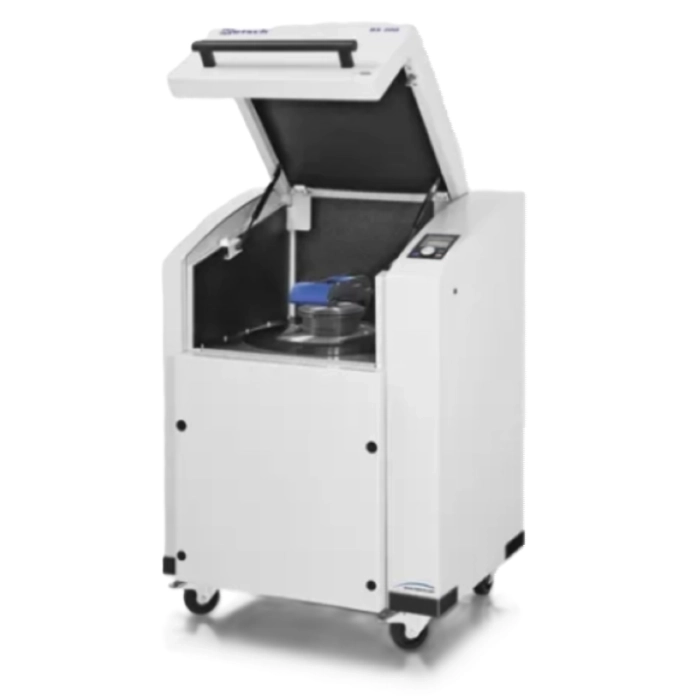

Вибрационная дисковая мельница RS 200

Артикул: RS 200

Загрузить брошюру

Ни одна мельница не сравнится со скоростью вибрационной дисковой мельницы, когда речь идет о подготовке образцов к спектральному анализу. Вибрационная дисковая мельница RS 200 компании RETSCH идеально подходит для быстрого и воспроизводимого измельчения твёрдых, хрупких и волокнистых образцов до аналитической тонкости.

Мельница RS 200 работает равномерно и плавно даже с тяжёлыми размольными гарнитурами большого объёма на максимальных скоростях благодаря новому двигателю, стабилизированному в горизонтальной плоскости . С высокой воспроизводимостью в течение нескольких секунд достигается тонкость от 20 до 100 микрон.

Размольные гарнитуры для RS 200 доступны в различных размерах и материалах. Специальный датчик распознает наличие размольной гарнитуры из агата или карбида вольфрама и автоматически, ограничивает максимальную скорость для предотвращения повреждения гарнитуры.

Быстрота и воспроизводимость

Чрезвычайно короткое время измельчения от 60 до 180 секунд до тонкости 100 мкм
Эргономичный дизайн и съёмная ручка для удобной переноски размольной гарнитуры
Быстродействующая система зажима размольной гарнитуры для удобной и безопасной работы
Автоматическое распознавание гарнитур из агата и карбида вольфрама
Мощный привод, стабилизированный в горизонтальной плоскости
Регулируемая скорость в диапазоне 700 - 1500 об/мин

Тест на производительность: измельчение и воспроизводимость

На результат измельчения существенное влияние оказывает характер движения мелющих тел. Новый мощный стабилизированный в горизонтальной плоскости привод RS 200 позволяет очень быстро формировать вектор движения мелющих тел внутри размольной гарнитуры, что отражается на более высокой тонкости измельчения, что в конечном итоге приводит к гораздо лучшей воспроизводимости результатов помола.

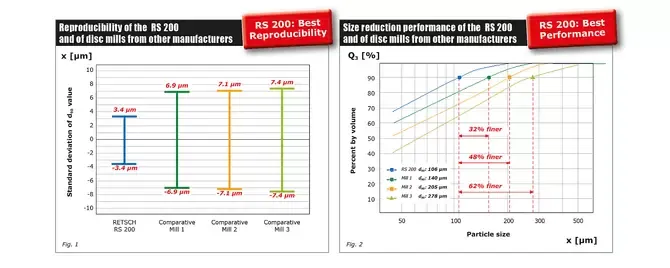

На рисунке 1 показано стандартное отклонение после 60 секунд измельчения. Достаточно всего нескольких крупных частиц, чтобы ухудшить воспроизводимость измерений РФА. Поэтому небольшое стандартное отклонение для значения d90 имеет решающее значение.

Рис. 2: "Четвертьминутный тест" (QMT) оценивает формирование и стабильность траектории движения вибрационных дисковых мельниц. На рисунке 2 показано, что при использовании мельницы RS 200 значение d90 106 мкм было получено после измельчения в течение всего 15 секунд. Мельницы трёх других производителей показали существенно худшие результаты.

Параметры измельчения

Гарнитура для измельчения: 100 мл
Образец: цементный клинкер от 0,85 до 3,15 мм
Скорость: максимальная (1200 об/мин)
Время измельчения: 60 сек (рис. 1), 15 сек (рис. 2)

Исключительно безопасное и простое управление

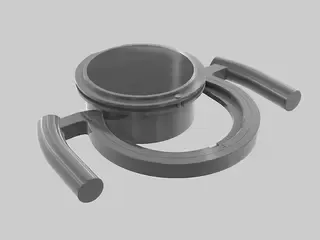

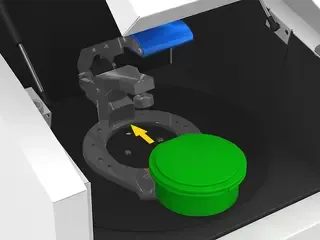

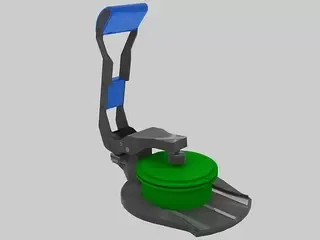

Эксплуатация и управление RS 200 и его размольными гарнитурами удобны и эргономичны. Размольные гарнитуры оснащены ручками для переноски, которые облегчают транспортировку тяжёлой чаши на мельницу, где она перемещается по рельсам на размольную станцию. Зажимное устройство позволяет надежно закрепить чашу с меньшим усилием; датчик контролирует её правильное положение.

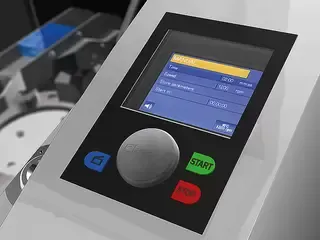

Параметры измельчения вводятся с помощью одной кнопки. Пользователь может сохранить до 10 комбинаций параметров и выбрать один из 13 языков в меню. В дополнение к текущим настройкам на цветном графическом дисплее отображается сервисная и эксплуатационная информация.

Размольные гарнитуры были разработаны специально для таких экстремальных условий испытаний, как высокая пропускная способность образцов и высокие механические нагрузки. Характеристики включают

безопасное, нескользящее приспособление со встроенным защитным устройством на крышке и основании
зазор между стаканом и краем крышки для лёгкого открывания
отличная герметичность с уплотнительным кольцом
защитный кожух из нержавеющей стали (для гарнитур из агата, оксида циркония и карбида вольфрама)
идентификация размольной гарнитуры (артикул, материал и объём)
поле для маркировки (например, для информации о пробе)
доступны в 3 размерах и 5 материалах

Удобная двойная упаковка для XRF анализа

Для обеспечения точных и воспроизводимых результатов XRF-анализа необходимо, чтобы образец имел однородный гранулометрический состав, а спрессованные таблетки должны быть как можно более плотными. Оба требования легко выполняются при использовании наших вибрационных дисковых мельниц и пресса для подготовки образцов к рентгенофлуоресцентному анализу.

Примеры применения

Вибрационные дисковые мельницы RETSCH быстро измельчают такие материалы, как цемент, цементный клинкер, керамика, уголь, кокс, бетон, корунд, стекло, оксиды металлов, минералы, руды, силикат, шлак, почва и т.д.

Техническая характеристика

Применения	измельчение, перемешивание, истирание
Область применения	геология / металлургия, окружающая среда / переработка, стекло / керамика, стройматериалы
Исходный материал	средней твердости, твердый, хрупкий, волокнистый
Принцип измельчения	давление, трение
Исходный размер частиц*	< 15 мм
Конечная тонкость*	< 20 мкм
Размер загрузки / полезный объем*	15- 250 мл в зависимости от размера размольного комплекта
Скорость при 50 Гц (60 Гц)	700 - 1500 об/мин, плавно регулируемая
Материал размольной гарнитуры	закаленная сталь, карбид вольфрама, агат, оксид циркония, сталь 1.1740 (для измельчения без намола тяжелых металлов)
Размеры размольной гарнитуры	50 мл / 100 мл / 250 мл
Установка времени измельчения	цифровое, от 00:01 до 99:59
Количество программ в памяти прибора	10
Привод	3-фазный асинхронный двигатель с частотным преобразователем
Мощность привода	1,5 кВт
Электропитание	различные напряжения
Тип электросети	1-фазная
Степень защиты	IP 20
Ш х В х Г в закрытом виде	836 x 1220 x 780 мм
Вес нетто	~ 225 кг (без шлифовального комплекта)
Стандарты	СЕ

*в зависимости от исходного материала, конфигурации и настроек прибора

Принцип работы

Вибрационная дисковая мельница RS 200 измельчает за счет давления и трения. Размольная гарнитура прочно крепится к вибрационной плите с помощью быстродействующей системе зажима. Плита с размольной гарнитурой подвергается круговым горизонтальным колебаниям.

Центробежная сила, действующая на размольные кольца в чаше, приводит к экстремальному давлению и силам трения, действующим на образец, что позволяет получить аналитическую тонкость за 1-3 минуты. Круговые вибрации производятся трёхфазным двигателем мощностью 1,5 кВт с частотным управлением. Специальный датчик распознает наличие размольной гарнитуры из и автоматически ограничивает скорость до 700 об/мин для предотвращения повреждения гарнитуры. Крышка шумоизолированной размольной камеры оснащена предохранительной блокировкой и может быть открыта только при остановленной мельнице.
