Микроскоп с нагревом EM301

Артикул: EM301

Загрузить брошюру

Нагревательный микроскоп EM301 от Hesse Instruments - это лабораторный измерительный прибор для термооптического анализа материалов. Благодаря специальной конструкции, бесконтактному методу измерения и комплексному программному обеспечению нагревательного микроскопа EMI III, он подходит для широкого спектра задач и анализов.

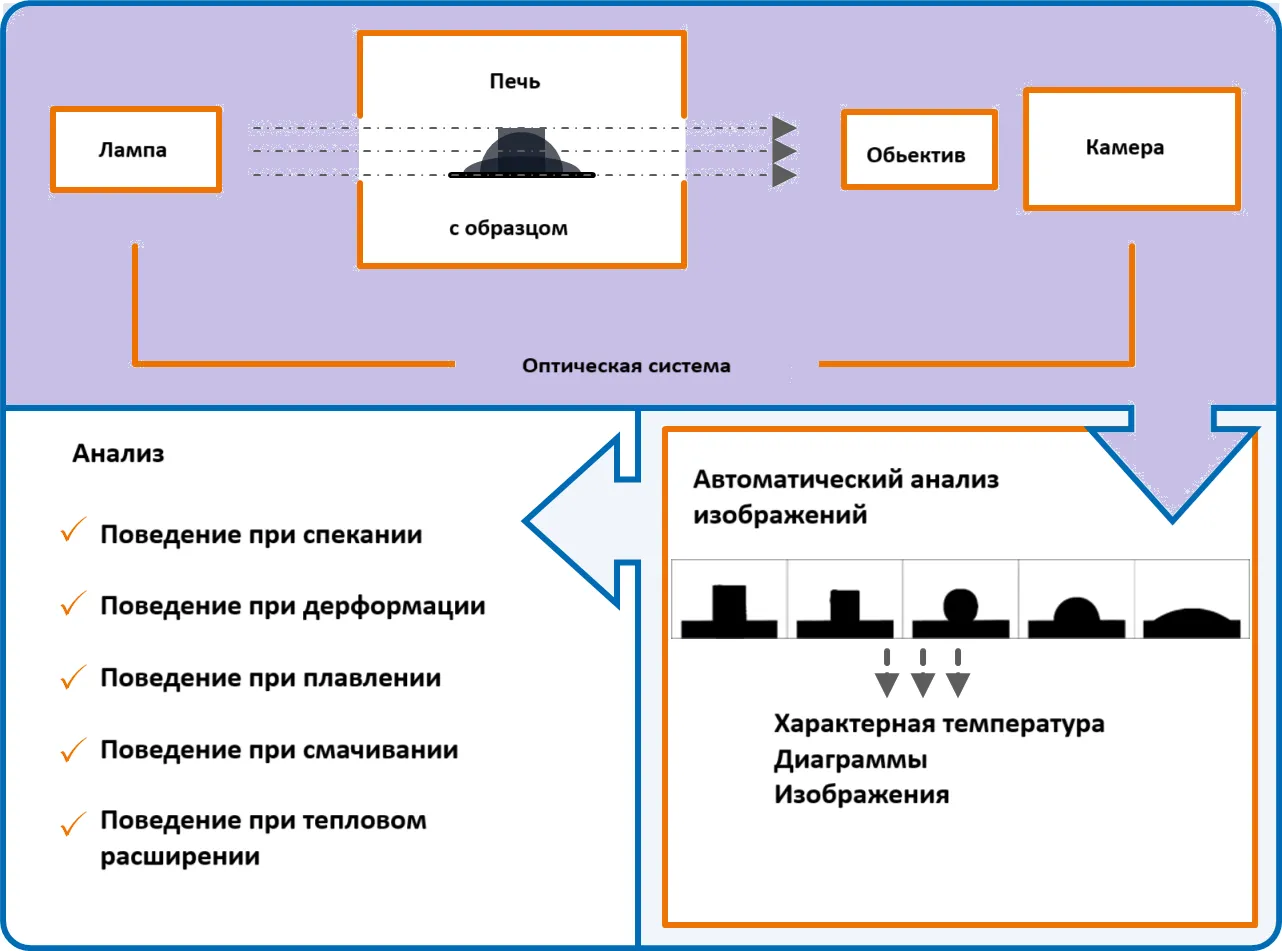

Принцип работы и анализ

В нагревательном микроскопе EM301 исследуемые образцы анализируются оптически с помощью бесконтактной техники при температуре до макс. 1600°C. Программное обеспечение EMI III автоматически анализирует структуру образца и определяет геометрические параметры и характерные температуры. Конструкция измерительной камеры позволяет нагревать материалы до температур, превышающих температуру их плавления. Поэтому EM301 подходит для определения:

характеристик спекания
характеристик размягчения
характеристик плавления
характеристик теплового расширения
характеристик смачивания

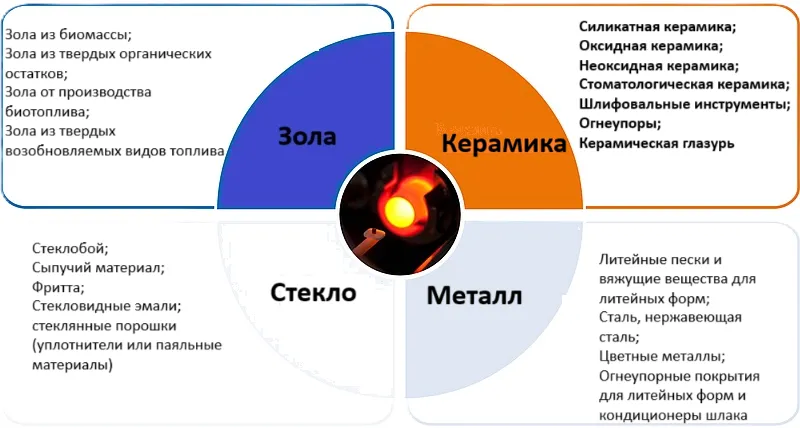

Сферы использования и применения

EM301 используется в исследованиях, разработках и контроле качества - не только в промышленности, но также в институтах и университетах. Помимо анализа характеристик плавления золы, нагревательный микроскоп применяется в стекольной, керамической и металлообрабатывающей промышленности. В EM301 реализованы следующие стандарты для анализа характеристик плавления золы:

DIN 51730:2007
DIN EN ISO 21404:2020
ISO 540:2008-06
CEN/TS 15370-1:2006 и CEN/TR 15404:2006
метод Hesse Instruments, основанный на стандарте DIN 51730:1984.

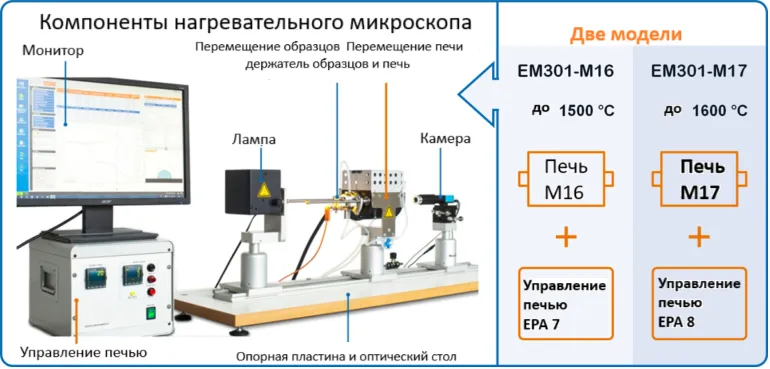

Модульная конструкция и компоненты

EM301 доступен в различных моделях с различными максимальными температурами и скоростью нагрева. Общая конструкция EM301 базируется на модульном принципе, в котором отдельные компоненты установлены в отдельных корпусах. Это упрощает адаптацию к индивидуальным требованиям и минимизирует влияние вибраций, что позволяет проводить точные и надежные анализы

Оптический столик с лампой, подставками и камерой
Система печей с блоком управления печью, печью и трансформатором
Программное обеспечение нагревательного микроскопа EMI III на предварительно настроенном компьютере измерительной станции с аксессуарами
По желанию заказчика: Рециркуляционный охладитель и другие аксессуары

Метод

Бесконтактное измерение образца

Разнообразные аналитические возможности
Широкий спектр применения
Определение характеристик спекания, размягчения, плавления, теплового расширения и смачивания

Реализация различных методов измерения

Несколько методов определения характерных температур
Метод Hesse Instruments, пригодный для анализа широкого спектра материалов
Метод анализа характеристики плавления золы в соответствии со стандартами

Конструкция и комплектующие

Открытая и модульная конструкция

Легкая адаптация к индивидуальным требованиям/реальным условиям процесса
Реализация альтернативных концепций измерения
Легкий доступ к компонентам

Прочная конструкция и высококачественные компоненты

Высокая точность и прецизионность
Долговечность и низкая чувствительность к сбоям
Долгосрочная надежность результатов

Конструкция измерительной камеры

Нагрев образцов до температур выше точки плавления
Анализы при температурах до 1600°C
Регулирование атмосферы в печи
Защита термопары образца и нагревательного элемента от загрязнения

Сложная система печи

Улучшенная безопасность и защита печи во время эксплуатации

Автоматизация

Программное обеспечение и автоматический анализ изображений

Простота эксплуатации простота эксплуатации
Экономия времени и стандартизация

Автоматический анализ изображений

Точные и безошибочные результаты измерений
Уменьшение систематических отклонений

Техническая характеристика

Сравнение моделей нагревательных микроскопов	EM301-M16	EM301-M17
Печь	M16 (HT-16)	M17 (HT-19L)
Максимальная температура печи	1600 °C	1700 °C
Максимальная температура образца	1500 °C	1600 °C
Максимальная скорость нагрева	≤ 80 K/мин до 1400 °C ≤ 50 K/мин выше 1400 °C	≤ 80 K/мин до 1400 °C ≤ 50 K/мин до 1600 °C ≤ 10 K/мин выше 1600 °C
Нагревательный кондуктор	Дисилицид молибдена (MoSi₂)	Дисилицид молибдена (MoSi₂)
Рабочая трубка Материал Установка Внутренний диаметр Длина	≤ 99,7 % Al₂O₃ Съемный 20 мм 180 мм	≤ 99,7 % Al₂O₃ Съемный 20 мм 180 мм
Оптический столик
Составляющие	Опорная плита Прецизионная рейка с регулируемыми по высоте стойками Игольчатый клапан и датчик потока для системы водяного охлаждения	Опорная плита Прецизионная рейка с регулируемыми по высоте стойками Игольчатый клапан и датчик потока для системы водяного охлаждения
Размеры	Опорная плита с ножками: 140 см х 40 см х 8 см (Д х Ш х В) Точная рейка: длина 120 см Опорная плита с ножками и подставками: общая высота примерно 47 см	Опорная плита с ножками: 140 см х 40 см х 8 см (Д х Ш х В) Точная рейка: длина 120 см Опорная плита с ножками и подставками: общая высота примерно 47 см
Материал прецизионной рейки и стоек	Алюминий, анодированный	Алюминий, анодированный
Лампа
Компоненты	Галогенная лампа и конденсатор Специально разработанный блок питания	Галогенная лампа и конденсатор Специально разработанный блок питания
Держатель печи, каретка для образцов и крышки печи
Совместимость с другими печами	M16 (HT-16), M17 (HT-19)	M16 (HT-16), M17 (HT-19)
Атмосферы печного газа	Заслонки печи предназначены для следующих атмосфер: Восстановительная по стандарту ² Окислительная в соответствии со стандартом ² Другие газы	Заслонки печи предназначены для следующих атмосфер: Восстановительная по стандарту ² Окислительная в соответствии со стандартом ² Другие газы
Закрытие печи	С водяным охлаждением Оснащен оптически чистым диском из кварцевого стекла	С водяным охлаждением Оснащен оптически чистым диском из кварцевого стекла
Держатель для образцов	Материал: Al2O3, устойчивый к термическим воздействиям и высоким температурам Размер опорной поверхности для подложки прибл. 5 x 18 мм Содержит образец термопары	Материал: Al2O3, устойчивый к термическим воздействиям и высоким температурам Размер опорной поверхности для подложки прибл. 5 x 18 мм Содержит образец термопары
Положение термопары образца	Расположение измерительного соединения прибл. 3 мм под образцом Защищен от загрязнения держателем образца, входящим в комплект	Расположение измерительного соединения прибл. 3 мм под образцом Защищен от загрязнения держателем образца, входящим в комплект
Размер основы	Типичный размер: 10 мм x 12 мм (Д x Ш)  максимум: 14 мм х 16 мм (Д х Ш)	Типичный размер: 10 мм x 12 мм (Д x Ш)  максимум: 14 мм х 16 мм (Д х Ш)
Образец	Форма: В зависимости от материала и задачи, например, цилиндр или усеченный конус ¹ Размеры: типичные: цилиндр с H=W=3 мм  макс: H = 6 мм, W = 8 мм	Форма: В зависимости от материала и задачи, например, цилиндр или усеченный конус ¹ Размеры: типичные: цилиндр с H=W=3 мм  макс: H = 6 мм, W = 8 мм
Камера и обьектив
Камера	CCD-камера - черно-белая	CCD-камера - черно-белая
Обьектив	Специальная макрообъективная линза	Специальная макрообъективная линза
Увеличение ²	Типичное увеличение: ширина изображения: 9 мм при ширине образца 3 мм (Ԝобразца = 1/3 Ԝизображения)	Типичное увеличение: ширина изображения: 9 мм при ширине образца 3 мм (Ԝобразца = 1/3 Ԝизображения)
Резолюция	В зависимости от установленного увеличения и размера образца Длина: < 0,1% от относительной ширины или высоты образца Площадь: < 0,1 % от относительной проектируемой площади образца Угол: < 1°	В зависимости от установленного увеличения и размера образца Длина: < 0,1% от относительной ширины или высоты образца Площадь: < 0,1 % от относительной проектируемой площади образца Угол: < 1°
Печная система
Размеры печи Диаметр Длина без рабочей трубы Длина с рабочей трубой	100 мм 140 мм 180 мм	100 мм 140 мм 180 мм
Управление печью
Модели управления печью	EPA-6 для печи M16 (HT-16) EPA-8 для печи M17 (HT-19L)
Компоненты	Трансформатор в отдельном корпусе Тиристорный регулятор Программный контроллер Устройство измерения температуры Блок защиты от перегрева Регулятор расхода воды Счетчик рабочего времени Предохранители
Защита от перегрева	Замкнутый контур управления с отдельной термопарой
Регулировка потока воды	Нагрузку на нагревательный провод печи можно включить только тогда, когда датчик зафиксирует поток воды
Счетчик рабочего времени	Интегрирована в систему управления печью
Предохранители	УЗО на ток короткого замыкания Главный предохранитель Предохранитель для электроники управления
Ограничение тока для нагревательного кабеля	регулируемый
Дисплей	Температура образца (измеренное значение термопары образца) Температура печи: номинальное значение (целевое значение программы нагрева), реальное значение (температура, измеренная на нагревательном проводнике)
Точность считывания на дисплее	1 К
Цепь измерения температуры образца
Типы термоэлементов	EPA-6: термопара типа S EPA-8: термопара типа B
Положение термопары	Внутри держателя образца, непосредственно под образцом
Обработка сигнала	Компенсация холодного спая Оцифровка Линеаризация
Погрешность измерения	Стандартная погрешность измерения u(T) ≤ 5 K
