Ультрацентробежная мельница ZM 300
Артикул: ZM 300
Роторные мельницы используются для быстрого измельчения мягких и среднетвёрдых, а также волокнистых и температурно-чувствительных материалов.
Мощная ультрацентробежная мельница ZM 300 обеспечивает максимальную производительность измельчения в сочетании с простотой использования. Регулируемая скорость в диапазоне от 6000 до 23000 об/мин позволяет проводить бережную подготовку за очень короткое время.
Благодаря встроенной системе контроля температуры воспроизводимость измельчения можно гарантировать даже при длительных процессах, а также при измельчении образцов большого объёма.
Широкий выбор роторов, кольцевых сит и кассет делает ZM 300 поистине универсальным прибором, отвечающим требованиям самого широкого спектра задач по измельчению.
Стандарт пищевой и комбикормовой промышленности
- Мягкое и быстрое измельчение в два этапа за один проход
- Оптимальное управление процессом измельчения и воспроизводимость на основе контроля температуры кассеты
- Запатентованная кассетная система для полного извлечения материала и легкой очистки
- Опциональная увеличенная кассета для образцов объёмом до 600 мл
- Широкий диапазон задания скорости от 6000 до 23000 об/мин
- Определенная конечная тонкость благодаря кольцевым ситам с размером ячеек от 0,08 до 10 мм
- Приёмные сосуды для образцов объёмом от 250 мл до 4,5 л
- Опциональные автоматический вибрационный питатель и различные циклонно-вытяжные системы
Улучшенная воспроизводимость благодаря контролю температуры
Благодаря максимальной скорости в 23000 об/мин мельница ZM 300 передаёт образцу очень большое количество энергии, которая может приводить к нагреву размольной гарнитуры и образца во время измельчения. В зависимости от конкретного материала, увеличение температуры может иметь отрицательный эффект на результат измельчения, например, в случае последующего анализа на содержание влаги или летучих компонентов.
Чтобы исключить влияние этих эффектов мельница ZM 300 снабжена встроенным датчиком температуры, который измеряет текущую температуру крышки кассеты в непосредственной близости от кольцевого сита. Измеряемая температура непрерывно отображается на дисплее мельницы, что позволяет пользователю должным образом контролировать процесс измельчения. Эта функция позволяет значительно увеличить вопроизводимость пробоподготовки, поскольку любые отклонения от обычного хода процесса измельчения сразу же становятся видны.
Максимальная скорость для высокой конечности тонкости и увеличения производительности
Максимальная скорость классических ультрацентробежных мельниц, таких как широко используемая ZM 200, обычно ограничена 18000 об/мин (периферийная скорость ротора 98 м/с). Мельница ZM 300 достигает максимальной скорости в 23000 об/мин (периферийная скорость ротора 118 м/с), что даёт тонкость измельчения на 15 - 20% лучше, в зависимости от конкретного материала.
Более высокая скорость оказывает особенно положительное влияние на тонкость измельчения образцов полимеров, которые обычно обрабатывают в криогенных условиях, или волокнистых материалов, таких как сено. По сравнению с моделями со скоростью до 18000 об/мин производительность ZM 300 может быть увеличена в диапазоне от 10 до 15%.
Примеры применения

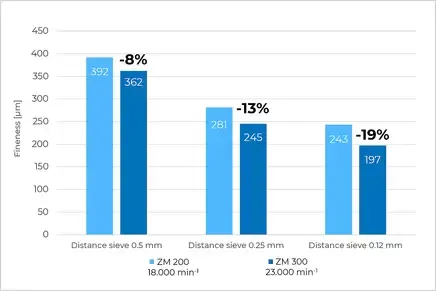

Гранулометрический состав образцов пластиков (POM и PP) после измельчения на различных ситах с разными скоростями. Скорость в 23000 об/мин приводит к более высокой тонкости на всех ситах по сравнению с 18000 об/мин. Например, улучшение конечной тонкости на 19% может быть получено при измельчении POM на дистанционном сите 0.12 мм со скоростью 23000 об/мин.

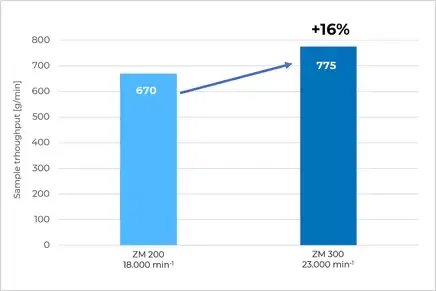

Максимальная производительность, например при измельчении кормов для птиц на кольцевом сите 0.5 мм, может быть увеличена на 16% при работе на скорости 23000 об/мин вместо 18000 об/мин.
ПОЛИФОРМАЛЬДЕГИД ПОЛИПРОПИЛЕН
КОРМ ДЛЯ ПТИЦ
Уменьшение содержания тонкой фракции
Содержание тонкой фракции в измельчённом образце можно регулировать при помощи уменьшения скорости измельчения. Если образец комбикорма, например, необходимо измельчить не слишком тонко во избежание образования пыли, то уменьшение скорости до 6000 - 10000 об/мин должно дать необходимый результат.
Благодаря возможности задания скорости измельчения мельница ZM 300 может быть гибко адаптирована ко всем требованиям угольной, пищевой или химической промышленности, а также сельского хозяйства.
Криогенное измельчение
Криогенное измельчение является идеальным решением для пробоподготовки образцов, которые не могут быть измельчены до требуемой тонкости при комнатной температуре. Эта процедура подразумевает использование таких вспомогательных средств как жидкий азот (-196 °C) или сухой лед (-78 °C) для охрупчивания образцов через охлаждение и, как результат, улучшения измельчения. Кроме того, летучие компоненты гораздо лучше сохраняются в образце при низких температурах. Проводить криогенное измельчение с помощью ZM 300 очень легко и оно рекомендуется в первую очередь для пластиков и термочувствительных образцов. На видео показан процесс криогенного измельчения на предыдущей модели ZM 200, который идентичен работе на ZM 300.
Идеальная для легких и температурно-чувствительных материалов
При комплектации опциональной циклонно-вытяжной системой мельница ZM 300 также подходит для измельчения температурно-чувствительных образцов и материалов с низкой плотностью.
- Эффективное охлаждение измельчаемого материала и размольной гарнитуры
- Улучшенная выгрузка измельчённого материала из размольной камеры
- Особенно хорошо подходит для образцов большого объёма
- Циклон работает с приёмными сосудами объёмом 0.25, 3 и 5 литров
- Идеальна для криогенного измельчения
Удобство в работе и легкая очистка
Мельница ZM 300 проста и безопасна в эксплуатации. Большой сенсорный дисплей с поворотной кнопкой позволяет задавать параметры измельчения легко и удобно. Он показывает текущую температуру кассеты и нагрузку на двигатель, что помогает предотвратить перегрузку прибора при слишком быстрой загрузке измельчаемого материала.
Быстросъёмный ротор без винтов и запатентованная кассетная система позволяют легко вставлять и извлекать размольную гарнитуру.
Как результат, процесс очистки роторов и кольцевых сит чрезвычайно легок и быстр. Все части прибора, которые контактируют с измельчаемым материалом, можно мыть под проточной водой или в посудомоечной машине.
Примеры применения
Универсальная ультрацентробежная мельница ZM 300 подходит для измельчения таких материалов, как кости, зерно, химические продукты, уголь, кофейные зерна, коллаген, кукуруза, сушеные фрукты и овощи, сушеные личинки, лекарства, электронные компоненты, кормовые гранулы, удобрения, продукты питания, зерно, графит, минералы, бумага, фармацевтические материалы, растительные материалы, полимеры, порошковые покрытия, рис, резина, семена, специи, солома, сладости, текстиль, табак, отходы, древесин
Техническая характеристика
| Применения | тонкое измельчение |
| Область применения | cельское хозяйство, биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, пищевые продукты, строительные материалы, химия / пластики |
| Исходный материал | мягкий, средней твёрдости, хрупкий, волокнистый |
| Принцип измельчения | удар, сдвиг |
| Исходный размер частиц* | < 10 мм |
| Конечная тонкость* | < 40 мкм |
| Размер загрузки / полезный объем* | 300 мл со стандартной кассетой
600 мл с кассетой увеличенного объёма 4500 мл / 2500 мл / 450 мл / 230 мл с циклоном |
| Скорость при 50 Гц (60 Гц) | 6000 - 23000 об/мин, свободная настройка |
| Периферийная скорость ротора | 31 - 119 м/с |
| Диаметр ротора | 99 мм |
| Тип ротора | 6-зубчатый ротор / 12-зубчатый ротор / 24-зубчатый ротор |
| Материал размольной гарнитуры | нержавеющая сталь, титан, нержавеющая сталь с износостойким покрытием |
| Размер сит | трапецеидальные отверстия 0,08 / 0,12 / 0,20 / 0,25 / 0,50 / 0,75 / 1,00 / 1,50 / 2,00 мм круглые отверстия 3,00 / 4,00 / 5,00 / 6,00 / 10,00 мм |
| Установка времени измельчения | нет |
| Объем приемного сосуда | 900 мл со стандартной кассетой
1200 мл с кассетой увеличенного объёма 5000 мл / 3000 мл / 500 мл / 250 мл с циклоном |
| Привод | 3-фазный асинхронный двигатель с частотным преобразователем |
| Тип электросети | 1-фазная |
| Степень защиты | IP 20 |
| Потребляемая мощность | 1750 Вт (200 - 240 В) |
| Ш х В х Г в закрытом виде | 452 x 431 x 426 мм |
| Вес нетто | ~ 38 кг |
| Стандарты | СЕ |
Принцип работы
В ультрацентробежной мельнице ZM 300 измельчение происходит под действием сил удара и сдвига между ротором и неподвижным кольцевым ситом. Частицы образца попадают на ротор через воронку с защитой от выброса материала. Центробежное ускорение отбрасывает частицы образца на край ротора, где они предварительно измельчаются при ударе о клинообразные зубцы ротора, движущиеся с большой скоростью. Тонкое измельчение происходит между ротором и неподвижным кольцевым ситом.
Такой двухступенчатый процесс гарантирует особенно бережное и быстрое измельчение. Измельчаемый материал находится в размольной камере в течение очень короткого времени, благодаря чему аналитические характеристики материала остаются неизменными. Измельченный образец собирается в кассете вокруг размольной камеры или в приемном сосуде циклона или в бумажном фильтровальном пакете.
