Режущая мельница SM 200
Артикул: SM 200
Режущие мельницы подходят для измельчения мягких, средней твердости, твердых, эластичных, волокнистых и гетерогенных смесей материалов. В группе режущих мельниц RETSCH SM 200 является универсальной стандартной моделью, которая охватывает широкий спектр применений.
Она оснащена мощным двигателем 2,2 кВт и работает со скоростью вращения ротора 1.500 об/мин. В сочетании с опциональной комбинацией циклона и измельчения SM 200 также подходит для измельчения свето- или термочувствительных образцов. Для избежания перекрестного загрязнения доступна версия, не содержащая тяжелых металлов.
Для универсального применения
- Размер загружаемого материала <60 x 80 мм

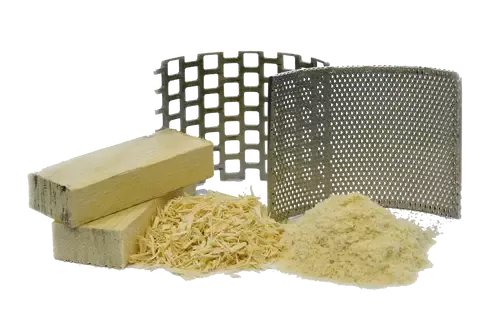

- Заданная конечная тонкость благодаря нижним ситам с размером отверстий от 0,25 до 20 мм
- Оптимальный эффект измельчения благодаря режущим пластинам двойного действия
- Быстрая и легкая очистка благодаря гладким поверхностям, откидному бункеру, ротору и ситам с нажимным механизмом
- Возможность работы с гравитационным отводом или опционально поставляемым циклонным устройством
- Широкий ассортимент принадлежностей, включая различные бункеры, системы сбора, роторы и сита
- Высочайшие стандарты безопасности благодаря тормозу двигателя, центральному замку, электронному контролю безопасности и безопасной опорной раме
Простота эксплуатации и очистки
SM 200 очень проста и безопасна в эксплуатации. Предохранительный выключатель предотвращает запуск мельницы при открытой двери. Электронный контроль безопасности гарантирует, что дверь нельзя открыть при работающем двигателе, а тормоз двигателя обеспечивает мгновенную остановку ротора при выключении мельницы.
Бункер может быть откинут для обеспечения полного доступа к помольной камере, что в сочетании с гладкими поверхностями значительно облегчает очистку мельницы. Ротор, находящийся под давлением, может быть снят без применения инструментов.
Примеры применения
Режущие мельницы RETSCH подходят для различных областей применения. В число типичных материалов входят преформы ПЭТ, алюминиевый шлак, корм для животных, кости, кабели, картон, электронные компоненты, кормовые гранулы, фольга, продукты питания, кожа, бурый уголь, смеси материалов, цветные металлы, бумага, фармацевтические продукты, растительные материалы, пластмассовые игрушки, пластмассы, полимеры, топливо, полученное из отходов, смолы, резина, специи, солома, текстиль, отходы, древесина и т. д.
Техническая характеристика
| Применения | измельчение резанием |
| Область применения | Биология, Сельское хозяйство, Химия / Пластики, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, пищевые продукты |
| Исходный материал | мягкий, средней твердости, прочный, эластичный, волокнистый |
| Принцип измельчения | сдвиг, резка |
| Исходный размер частиц* | < 60 x 80 мм |
| Конечная тонкость* | 0,25 - 20 мм |
| Скорость при 50 Гц (60 Гц) | 1500 об/мин |
| Периферийная скорость ротора | 9,4 - 11,4 м/с |
| Диаметр ротора | 129,5 мм |
| Тип ротора | параллельно-секционный ротор / 6-дисковый ротор |
| Типы воронок | стандартная, длинноствольная |
| Материал размольной гарнитуры | нержавеющая сталь, сталь для измельчения без намола тяжелых металлов, карбид вольфрама |
| Размер сит | трапецеидальные отверстия 0,25 / 0,50 / 0,75 / 1,00 / 1,50 мм
квадратные отверстия 2,00 / 4,00 / 6,00 / 8,00 / 10,00 / 20,00 мм |
| Системы сбора пробы / объемы | приёмный сосуд 5 л /опционально: 30 л
приемная бутыль 0,25 / 0,5 л циклонно-вытяжная система (0,25 л - 30 л) |
| Привод | 3-фазный двигатель |
| Мощность привода | 2,2 кВт |
| Электропитание | различные напряжения |
| Тип электросети | 3-фазная |
| Тормоз двигателя | да |
| Степень защиты | IP 54 |
| Ш х В х Г в закрытом виде | 576 (1090 в открытом виде) x 1675 x 760 мм (со станиной и универсальной воронкой) |
| Вес нетто | ~ 90 кг без воронки |
| Стандарты | СЕ |
Принцип работы
Измельчение в режущей мельнице SM 200 происходит под действием сил резания и сдвига. Проба контактирует с ротором и измельчается между ножами и неподвижными режущими стержнями двойного действия, установленными в корпусе. В 6-дисковом роторе спирально расположенные реверсивные пластины из твердого металла работают на срез последовательно. Ножи параллельного секционного ротора осуществляют измельчение с мощным режущим действием. Время пребывания пробы в камере невелико; как только она становится достаточно мелкой, чтобы пройти через отверстия нижнего сита, она выгружается через гравитационный выход и собирается в сосуд. Опционально устанавливаемая циклонно-всасывающая комбинация оказывает охлаждающее действие на образец, а также улучшает выгрузку материала из камеры измельчения. Скорость вращения ротора 1.500 мин-1 обеспечивает мягкое и быстрое измельчение.
