Система измерения GrindControl

Артикул: PM GrindControl

Загрузить брошюру

Система GrindControl контролирует и регистрирует изменения давления и температуры в процессе работы шаровой мельницы.

Мониторинг двух измеряемых параметров "давление" и "температура" предоставляет ценную информацию о том, что происходит внутри размольного стакана. GrindControl используется для улучшения подготовки образцов, например, чувствительных к температуре материалов, для контроля коллоидных или длительных процессов измельчения, или для успешного выполнения синтеза материалов, например, механического легирования или механохимических процессов.

Система GrindControl доступна для планетарных шаровых мельниц PM 100, PM 300 и PM 400, а также для вибрационных мельниц MM 500 nano и MM 500 control и для высокоэнергетической шаровой мельницы Emax. Система состоит из оборудования для измерения давления и температуры и программного обеспечения для анализа.

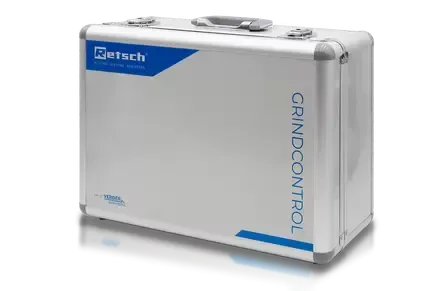

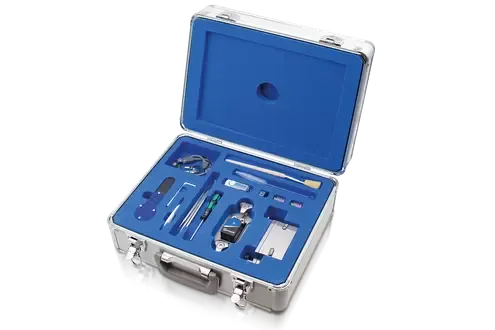

PM GrindControl доступно для размольных стаканов из нержавеющей стали 250 мл и 500 мл. Система полностью укомплектована, включая все аксессуары, и поставляется в алюминиевом кейсе.

GrindControl с первого взгляда

Измерение температуры в диапазоне от -25 °C до 90 °C с разрешением до 0,2 °C.
Измерение атмосферного давления внутри стакана в диапазоне от 0 до 5 бар с разрешением до 50 мбар.
Газы и атмосферы могут вводиться через входное и выходное отверстия.
Программное обеспечение для непрерывного мониторинга, записи и управления измерениями.

Преимущества благодаря технологии

Использование системы GrindControl является автономной эксплуатацией и не требует каких-либо изменений на мельнице.

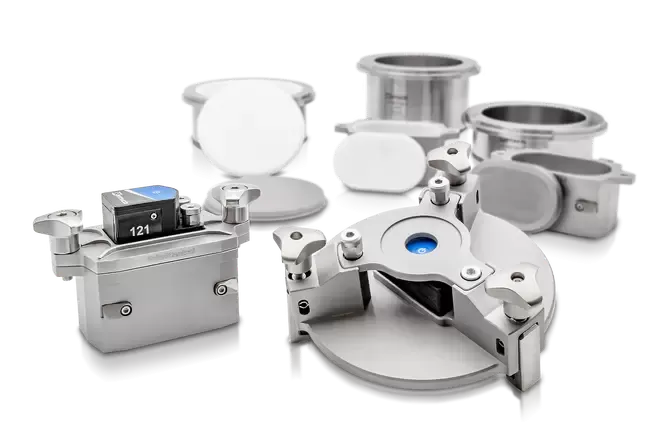

Модульная конструкция крышки для стаканов облегчает переход от одного материала к другому и от одного размера к другому.
Одновременный мониторинг данных измерений от до двух модулей GrindControl.
Дальность беспроводной передачи данных до 5 метров.
Стандартное время автономной работы до 80 часов.
Чистящие принадлежности для технического обслуживания оборудования входят в комплект.

Преимущества измерения температуры и давления

Мониторинг и документирование температуры и давления внутри размольного стакана представляют интерес как для исследований, так и для контроля качества.

Это помогает совершенствоваться: Качество - температура и давление могут существенно влиять на качество конечного результата, полученного в шаровой мельнице. Мониторинг этих двух переменных обеспечивает качество конечного процесса.
Эффективность - Температурный режим процесса измельчения оказывает значительное влияние на результат измельчения материала, поскольку некоторые свойства материала зависят от температуры. Контролируя фактическую температуру, можно гарантировать, что образец обрабатывается в оптимальных условиях.
Безопасность - во время процесса измельчения высокие температуры и давление могут быть потенциально опасными. Мониторинг температуры и давления помогает гарантировать, что процесс шаровой мельницы остается в заданных пределах.
Обнаружение ошибок - внезапное изменение температуры или давления в процессе шаровой мельницы может свидетельствовать о том, что процесс измельчения проходит неоптимально. Непрерывный мониторинг этих параметров позволяет выявить отклонения на ранней фазе, что позволяет быстро обнаружить и устранить потенциальные проблемы.

Примеры применения

При подготовке термочувствительных материалов к анализу важно убедиться, что анализируемые вещества не изменяются при нагревании в процессе гомогенизации. Например, при повышении температуры выше 40°C в процессе измельчения могут изменяться API, витамины или летучие компоненты.

Пробоподготовка таблеток с контролем температуры

При мокром измельчении температура внутри контейнера значительно повышается из-за больших энергозатрат и длительного времени измельчения. Кроме того, может повышаться давление, например, при использовании спиртов в качестве дисперсионной среды. Контроль температуры и давления помогает обеспечить безопасность работы и облегчает управление процессом.

Мониторинг температуры и давления в процессах мокрого измельчения

При использовании шаровых мельниц для преобразования химических процессов для достижения желаемых свойств конечного продукта требуются определенные условия температуры или давления. Измерения давления и температуры могут быть использованы для изучения условий, в которых протекают конкретные реакции.

Температурный мониторинг механохимических реакций

Техническая характеристика

Применения	измерение давления и температуры на PM 100, PM 300, PM 400, Emax, MM 500 nano/control
Исходный материал	твёрдый, средней твёрдости, мягкий, хрупкий, эластичный, волокнистый
Область применения	синтез материалов/сельское хозяйство, биология, химия/пластмассы, геология/металлургия, машиностроение/электроника, медицина/фармацевтика, окружающая среда/переработка, пищевые продукты, стекло/керамика, строительные материалы
Принцип измельчения	удар, трение
Диапазон измерения	давление газа: 0 - 500 кПа (5 бар) температура: -25 °C - +90 °C (точность 1% для 0 - 70 °C)
Размер загрузки / полезный объем*	45 мл (ММ); макс. 220 мл (PM)
Сухое измельчение	да
Мокрое измельчение	да
Криогенное измельчение	да мин. -25 °C
Тип размольных стаканов	Банки с винтовым замком (MM) и EasyFit (PM) со встроенными предохранительными затворами
Материал размольной гарнитуры	закаленная нержавеющая сталь, оксид циркония
Размеры размольных стаканов	125 мл (ММ); 250 мл и 500 мл (ПМ)
Частота передачи	1 /с
Интерфейс	Программное обеспечение для ПК "GrindControl-Center" (Bluetooth-соединение до 5 м)
Электропитание	аккумулятор (время работы до 90 ч)
Дополнительные приспособления	размольный контейнер, приспособление для открывания, инструменты для чистки, уплотнительное кольцо, программное обеспечение для ПК (ПК в комплект не входит), USB-Bluetooth-ключ, фильтр
Вес нетто	крышка с сенсорным блоком 1660 г (ПМ); 340 г (ММ)
Стандарты	СЕ
Технические требования	ПК с мин. Windows 10 и USB 2.0
Программное обеспечение	мониторинг данных измерений в реальном времени, полный протокол измерений, сохраняемые шаблоны, список выполненных измерений, экспорт данных в форматы .pdf и .csv

MM = шаровая мельница; PM = планетарная шаровая мельница | Система GrindControl для планетарных шаровых мельниц совместима только с размольные стаканы EasyFit. Мельничные стаканы "комфорт" имеют другие размеры и не совместимы.

Принцип работы

Передатчик, встроенный в крышку, посылает сигналы датчиков давления и температуры на приемник, подключенный к ПК. Для передачи используется защищенный протокол промышленного стандарта. Для определения температуры внутри размольного стакана, датчик температуры имеет тепловую развязку. Для защиты датчика давления от загрязнения используется фильтр.

Программное обеспечение GrindControl - это интуитивно понятная программа, которая позволяет записывать измеренные переменные в режиме реального времени, делая их доступными для дальнейшей оценки. Данные измерений передаются на ПК, а протокол измерений сохраняется в последовательном списке измерений. Данные можно экспортировать для дальнейшей обработки.
