Твердомер Роквелла QNESS 150 CSA+

Артикул: QNESS 150 CSA+

ПРОСТОЕ И ЭФФЕКТИВНОЕ ИЗМЕРЕНИЕ ТВЕРДОСТИ ПО РОКВЕЛЛУ

Qness 150 CSA+ сочетает в себе лучшее из всех проверенных концепций и практик: универсальность автоматического твердомера и скорость наших твердомеров по Роквеллу.
Полностью автоматический предметный столик XY гарантирует высокую точность измерения твердости. Он идеально подходит для полностью автоматических серийных и последовательных испытаний деталей с одинаковой высотой измерения. Однако можно проводить и индивидуальные испытания.

Преимущества твердомера

  • Большой диапазон испытательной нагрузки (1 кг - 250 кг)
  • Автоматическое 3-осевое управление
  • Короткое время цикла
  • Испытание идентичных образцов
  • Прочная, сварная стальная рама
  • Плавная регулировка высоты испытательного стола


Методы измерений и испытательная нагрузка

Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140

Полностью автоматизированный цикл испытаний

Электронное прикладывание нагрузки и замкнутый цикл управления

Сложная конструкция, сверхпростое управление

КОМПАКТНЫЙ ДИЗАЙН - НОВЕЙШИЕ ТЕХНОЛОГИИ

  • Контролируемое применение нагрузки (от 1 кг до 250 кг)
  • Версии машины для всех применений и размеров образцов
  • Система прямого измерения глубины (разрешение 0,05 мкм)
  • Прочная сварная стальная рама и крышки из нержавеющей стали

СЪЕМНЫЙ ДЕРЖАТЕЛЬ

Нет необходимости в длительных перерывах на переоборудование из-за труднодоступных контрольных точек. Зажимная головка снимается с помощью 2 винтов. Теперь можно легко получить доступ даже к контрольным точкам в труднодоступных областях.

QNESS 150 CS/CSA ECO ПЬЕДЕСТАЛ

Нет подходящего стола в зоне тестирования? Ничего страшного! Qness 150 CS/CSA ECO идеально сочетается с дополнительной стойкой для прибора, которую можно приобрести отдельно. Высококачественный подрамник подобран по цвету к прибору для измерения твердости. Стойка станка имеет просторный запираемый отсек, в котором можно хранить принадлежности. Древесина бука (40 мм толщиной) с отверстием под шпиндель.

Интуитивно понятные функции и управление

РЕГУЛИРОВКА ВЫСОТЫ ИСПЫТАТЕЛЬНОГО СТОЛА

Высота испытательного стола плавно регулируется (положение можно зафиксировать) с помощью безлюфтовой направляющей шпинделя на роликовых подшипниках - идеально подходит для полностью автоматических серийных и последовательных испытаний деталей с одинаковой высотой испытания. Последовательность испытаний выполняется без зажима. Отдельные тестирования также можно проводить с помощью запатентованного поворотного зажима с прижимной планкой.
АВТОМАТИЧЕСКИЕ ПРОГРАММЫ
Автоматический предметный столик XY с высокоточным позиционирующим приводом позволяет проводить большие серии испытаний и строить кривые твердости. Внешний джойстик для управления осью. Полезная опорная поверхность: 180 x 200 мм, путь перемещения: X 220 / Y 220 мм.
ПОЛНОСТЬЮ АВТОМАТИЗИРОВАННОЕ 3-ОСЕВОЕ УПРАВЛЕНИЕ
Полностью автоматический и прочный суппорт XY с высокоточным приводом позиционирования. Динамический джойстик для управления всеми 3 осями (XYZ). Полезная опорная поверхность 200 x 180 мм.

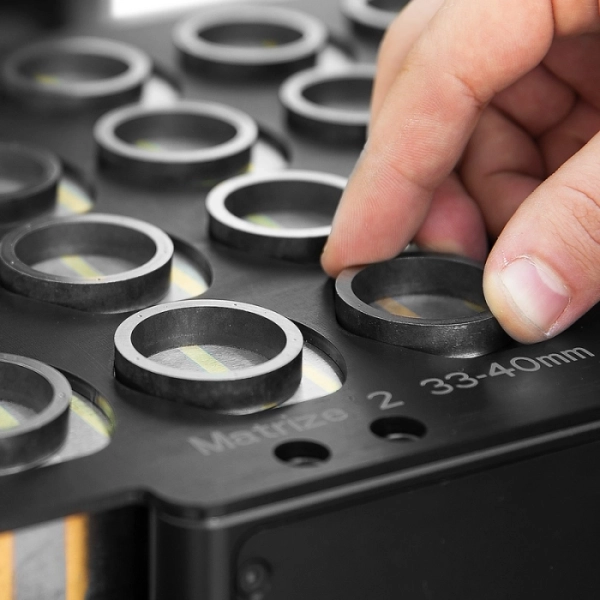

ИДЕНТИЧНЫЕ ИСПЫТАНИЯ ОБРАЗЦОВ
Весь спектр необходимых данных, таких как образцы, методы испытаний и данные пользователя, можно активировать с помощью предварительно определенных журналов образцов. QATM может предоставить наиболее подходящие зажимные устройства, матрицы и систему кассет для любых требований.
КАМЕРА ДЛЯ СЪЕМКИ ОБРАЗЦА
Чрезвычайно простая в использовании 5-мегапиксельная цветная камера для фиксации всего образца для идеального осмотра и документирования в протоколе. В версиях CSA+ стандартно записывается вся поверхность стола в качестве изображения образца.

МАКСИМАЛЬНАЯ БЕЗОПАСНОСТЬ ЗАЖИМА
Высокопроизводительный асинхронный двигатель обеспечивает идеальный зажим образца. Сила зажима адаптируется к методу испытания и автоматически устанавливается на величину, превышающую испытательную нагрузку. Операторам не нужно устанавливать уровни и они могут рассчитывать на то, что устройство гарантирует безопасную, оптимизированную адаптацию.

СПЕЦИАЛЬНЫЕ ЗАЖИМНЫЕ УСТРОЙСТВА
QATM - это правильная точка для консультаций по сложным требованиям и зажимным устройствам! Мы с удовольствием проконсультируем, разработаем, настроим и реализуем решение для Вас. Только правильное решение для зажима компонентов может гарантировать надежный результат.


Революционная операционная концепция 3D

Интуитивно понятное, четко организованное и профессиональное: Программное обеспечение следующего поколения для измерения твердости Qpix Control2, разработанное на основе отзывов и предложений клиентов для максимального удобства пользователя. 3D-изображения и целый ряд легко понятных элементов управления и представлений, включенных в программное обеспечение. Оно устанавливает новые стандарты в испытаниях на твердость.

СПЕЦИАЛЬНЫЙ ДЕРЖАТЕЛЬ ДЛЯ ОБРАЗЦОВ

Идентичные образцы могут быть созданы в программном обеспечении в формате 3D-модели.

ЭКОНОМЬТЕ ВРЕМЯ С ОПТИМАЛЬНОЙ ОСТАНОВКОЙ

Режим тестирования "Выполнить все вдавливания - затем оценить" и "Оптимальная остановка" для экономии времени, чтобы завершить серию испытаний, как только нижний предел твердости будет достигнут.


Для возможности интеграции в сеть

Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий клиентам полный портфель возможностей для подключения между устройствами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных плагинов, таких как QDAS Plug-In+, до индивидуальных решений для подключения, полностью реализованных компанией QATM. У нас есть профессиональное решение для любых прикладных требований.

Техническая характеристика


Диапазон испытательных нагрузок 1 - 250 кг (9,81 - 2450 Н)
Позиции турели1
Программное обеспечениеQpix Control 2
Регулировка тестовой высотымоторизированный
Тестовое пространство по вертикали140 мм
Тестовое пространство по горизонтали238 мм
Предметный столик180 x 200 мм
Диапазон перемещенияX 220 / Y 220 мм
Максимальный вес образца 100 кг
Вес базовой машины140 кг
Экран-
Последовательность измеренияполностью автоматизированно / электронное приложение нагрузки
Операционная система/жесткий дискWindows 10 IoT / 128 Гб SSD
Порты1x RJ45 (Ethernet)
