Универсальный твердомер QNESS 250 / 750 / 3000 CS/C EVO
Артикул: QNESS 250 / 750 / 3000 CS/C EVO
Характерная форма рамы в виде буквы "C" дало имя версиям CS and C серии твердомеров Qness 250/750/3000 EVO.
Проверенная концепция с фиксированной испытательной головкой и движущимся вверх / вниз винтовым столом является стандартом для твердомеров в течение многих десятилетий и идеально подходит для небольших испытательных образцов - как модель "C" для образцов высотой до макс. 395 мм и даже более компактная модель "CS" с максимальной тестовой высотой 175 мм.
QATM переосмысливает моделями EVO подход к универсальным измерениям твердости: чрезвычайно короткое время цикла и максимальная точность были основным задачами при разработке продукта.

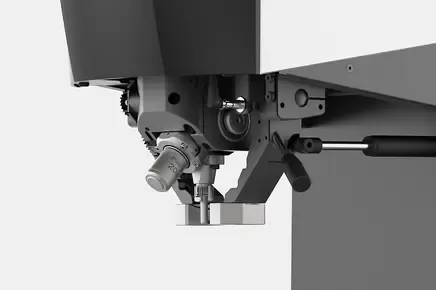

8-позиционная турель
Доступный способ обеспечить универсальные приложения: продуманная концепция турели с поворотом вокруг оси под углом 15° обеспечивает пространство для 8 инструментов в одном уникальном по компактности устройстве. Прижимной элемент с закрытой с трех сторон формой гарантируют надежное крепление образца вокруг тестовой точки - даже для небольших образцов.

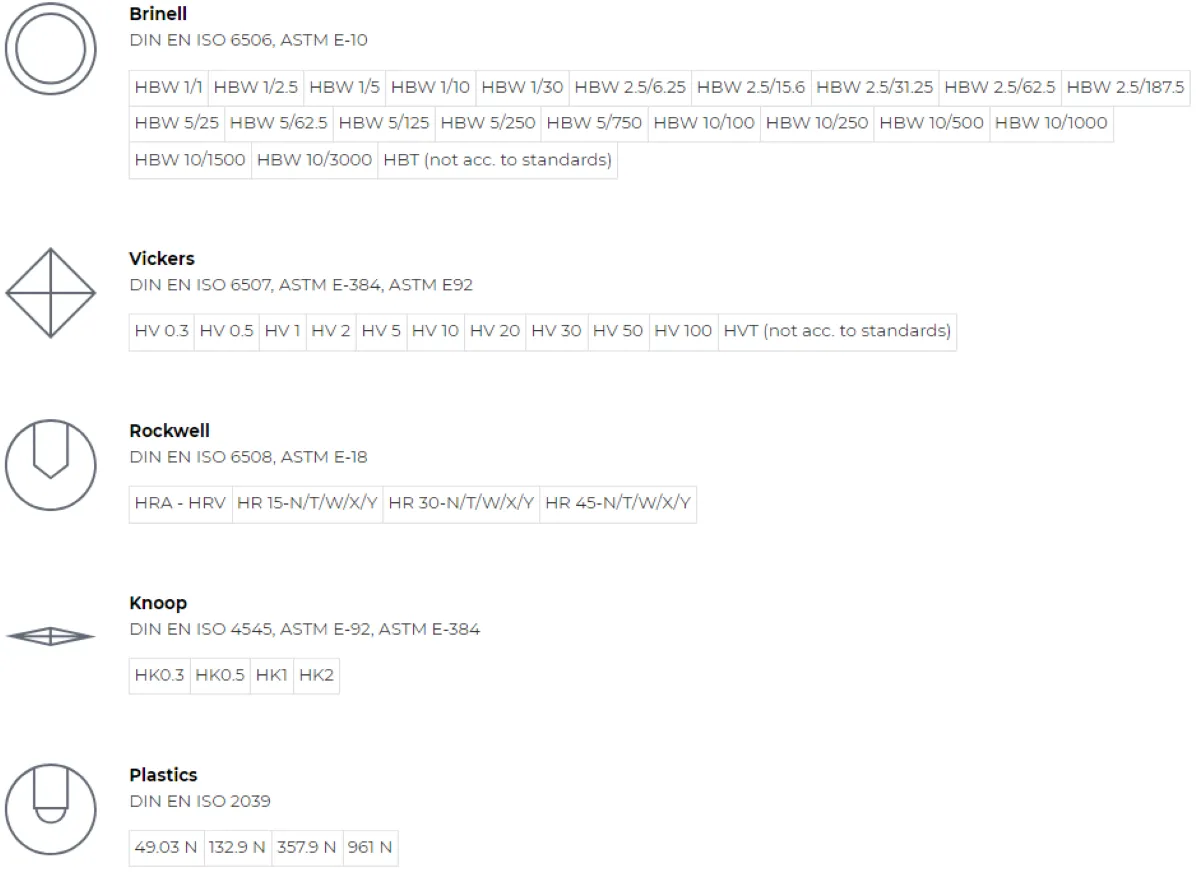

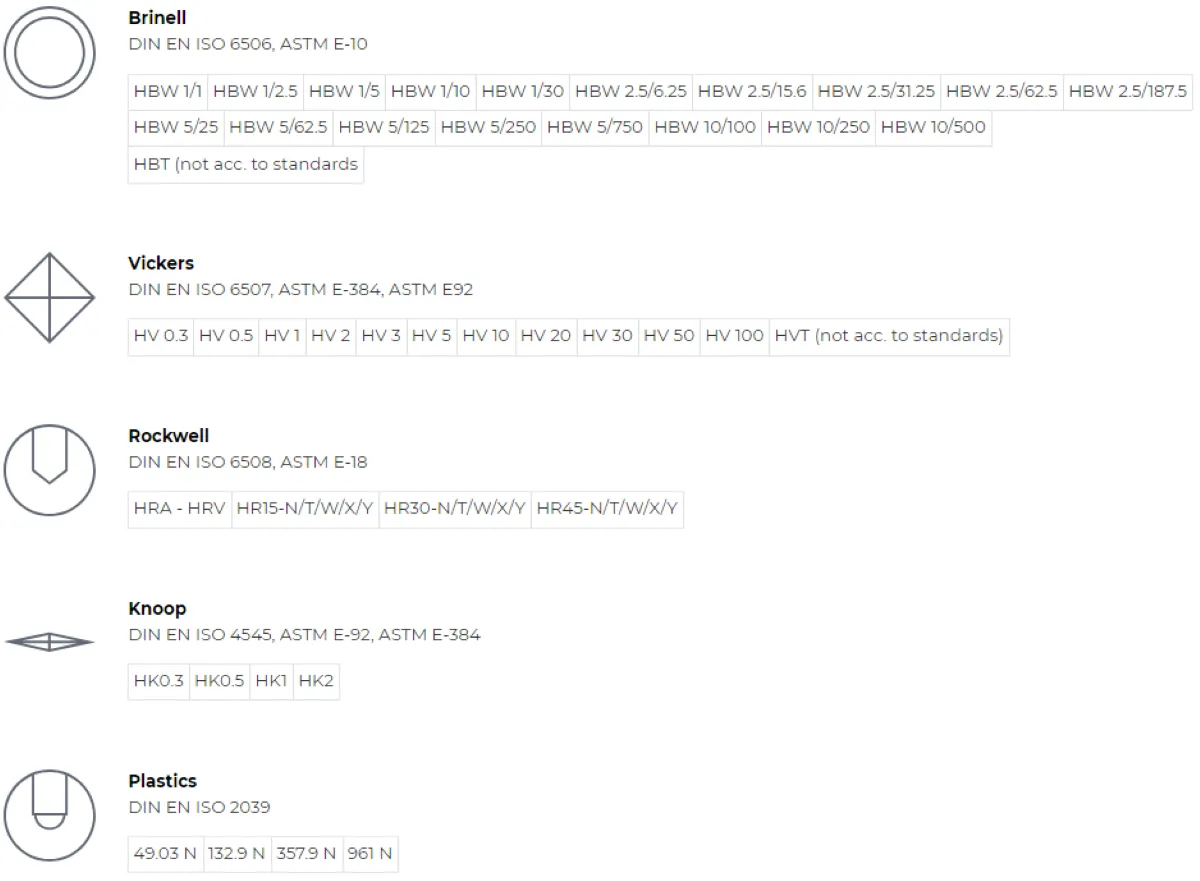

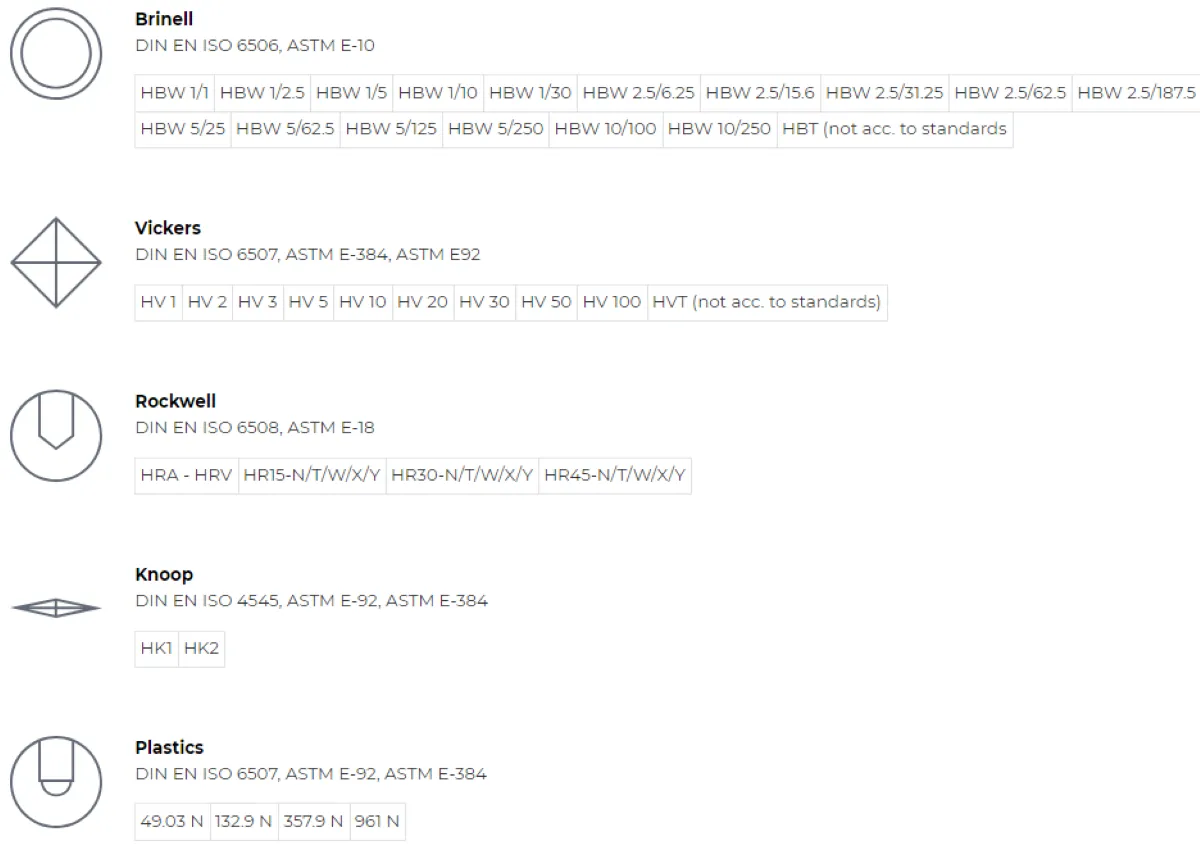

Методы измерений и испытательная нагрузка
Qness 250 C/CS EVO 1- 250 кг
Qness 750 C/CS EVO 0,3 - 750 кг
Qness 3000 C/CS EVO 0,3 - 3000 кг
Уникальные функции твердомера

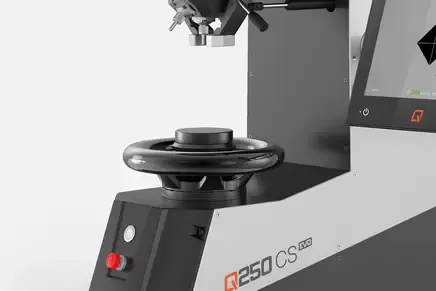

РЕГУЛИРОВКА ВЫСОТЫ ТЕСТОВОГО СТОЛА
С помощью шпинделя, установленного на безлюфтовых роликовых подшипниках

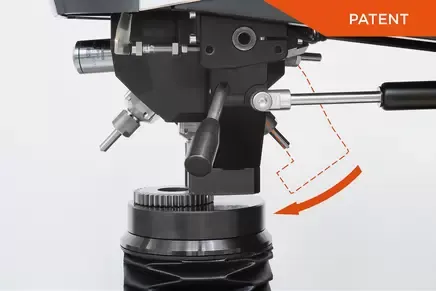

ПОВОРОТНЫЙ ПРИЖИМ
Отсутствие необходимости в продолжительной по времени смене инструмента для измерений в труднодоступных местах. Прижим образца можно опускать или поднимать/убирать вручную (и, при необходимости, с помощью сервомотора). Кроме того, элементы крепления могут легко заменяться и подбираться под размеры образцов заказчика.

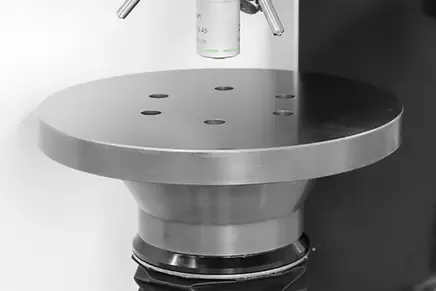

ШИРОКИЙ СПЕКТР ИСПЫТАТЕЛЬНЫХ ОПОР, ПРЕДМЕТНЫХ СТОЛОВ И НАКОВАЛЕН
Широкий спектр доступных предметных столов и призм позволяет проводить измерение твердости на необычно крупных или сферических образцах и на испытательных объектах с неровной испытательной поверхностью.
2-ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
Все приборы Qness 250/750/3000 EVO имеют стандартное оснащение устройствами для установки 2 инструментов - простое и доступное решение, с пространством для испытательной головки и объектива или XLED - идеально подходит для работы с малым количеством шкал.

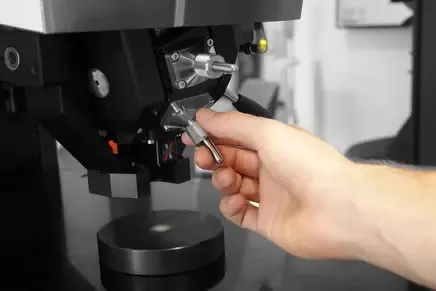

СИСТЕМА БЫСТРОЙ СМЕНЫ ИНДЕНТОРОВ
Уникально простая замена индентора без использования инструментов благодаря механизму быстрого съема индентора.
Мгновенные высокоточные результаты
ПРЕВОСХОДНОЕ КАЧЕСТВО ИЗОБРАЖЕНИЯ
Оптическая система была полностью переработана и производится в "чистой комнате" непосредственно на заводе QATM с использованием на практике широких компетенций компании. Все новые приборы имеют одну универсальную микроскопную систему, охватывающую все необходимые визуальные диапазоны между 0,1 мм и 8 мм с максимальной четкостью и контрастностью. Система QATM обеспечивает равномерное освещение по всему полю зрения и при любом увеличении, без темных краев.

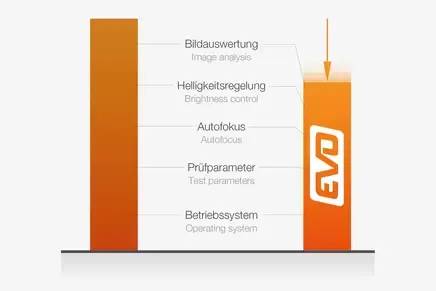

СОКРАЩЕННОЕ ВРЕМЯ ЦИКЛА
Новая линейка продуктов EVO гарантирует оптимизированные параметры испытаний - более быстрый ПК на базе Windows 10, более быстрая автофокусировка, значительно более быстрые регулировка яркости и оценка отпечатка, каждый из которых вносит свой вклад в гораздо более быстрое время завершения цикла при ежедневном измерении твердости - с одновременным даже более низким уровнем рабочих шумов.

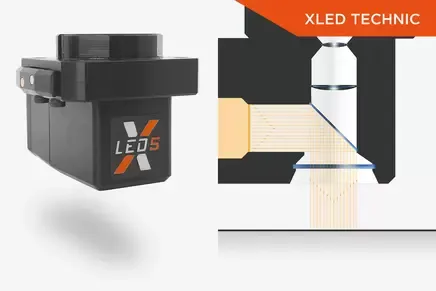

ИЗМЕРИТЕЛЬНЫЕ ОБЪЕКТИВЫ ПО БРИНЕЛЛЮ XLED
Модули освещения XLED революционизировали процесс оценки лунок Бринелля. Из-за образующихся навалов и наплывов материала по краям отпечатка у мягких образцов высока вероятность неправильной оценки отпечатка при использовании обычных коммерческих объективов. В противоположность этому, объективы XLED гарантируют точные и воспроизводимые измерения, независимо от типа материала и твердости, вследствие прямого и широко расширенного освещения.
Новое измерение эффективной эксплуатации

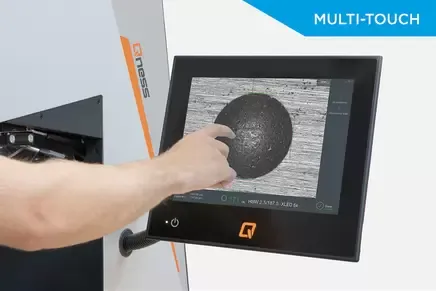

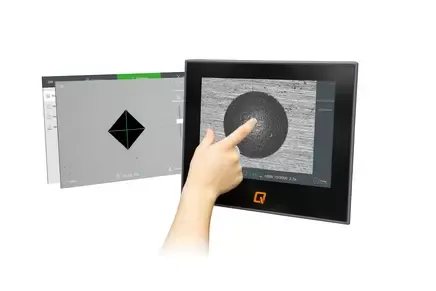

МУЛЬТИТАЧ И ПОЛНОЭКРАННЫЙ РЕЖИМ
- Современное мультисенсорное управление для простого масштабирования и удобной навигации по меню.
- Четкий обзор всех важнейших функций на одном экране гарантирует удобство использования и, что особенно важно, обеспечивает четкое определение приоритетности результатов тестирования.
УПРАВЛЕНИЕ ДАННЫМИ
- Многочисленные статистические функции: Гистограммы, линейные графики, диаграммы, гистограммы
- Экспорт результатов испытаний в файл XML или CSV
- Подробная нормативная информация по каждому отступу
- Отчет об испытаниях в формате Excel, Word, PDF или прямая печать
- Функции автоматического экспорта и удаления при последовательной работе

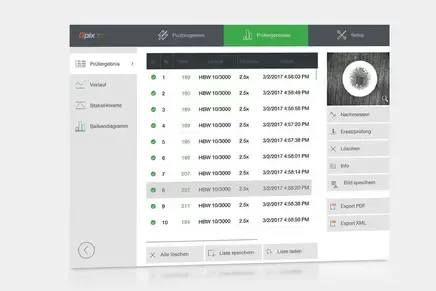

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ QPIX T2
- Простое управление
- Полностью автоматический анализ изображения с помощью кольцевой лампы в светлом или темном поле
- Быстрая автофокусировка
- Возможность ручного повторного измерения
Техническая характеристика
| Поддерживаемые методы измерений | Бринелль, Виккерс, Роквелл, Кнуп, твердость пластика |
| Диапазон испытательных нагрузок | Qness 250 CS EVO: 1 - 250 кг (9,81 - 2450 Н)
Qness 750 CS EVO: 0,3 – 750 кг (2,94 – 7358 Н) Qness 3000 CS EVO: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Регулировка тестовой высоты | вручную / шпиндель |
| Тестовое пространство по вертикали / по горизонтали | 175 / 220 мм |
| Предметный столик | ø 100 мм |
| Максимальный вес образца | "не ограничен" |
| Вес базовой машины | 250 кг |
| Последовательность измерения | полностью автоматический / электронный контроль нагрузки |
| Система камер / Передача изображения | 5 Мп Ethernet промышленного стандарта / до 270FPS |
| Позиции турели | 2 (стандартно) или 8 (револьверная головка) |
| Программное обеспечение | Qpix T2 (Опционально: Qpix Control2 M) |
| Операционная система / Жесткий диск | Windows 10 IoT / 128 Гб SSD |
| Интерфейсы передачи данных | 1x USB (спереди) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Объективы | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Поля зрения (в зависимости от выбора инструмента) | от 0,113x 0,084 мм (100x) до 7,98 x 5,97 мм (XLED 1) |
| Экран | Емкостной 12" сенсорный дисплей |
| Электропитание | 230~1/N/PE, 110~1/N/PE |
| Максимальная потребляемая мощность | ~ 480 Вт |
| Дополнительные опции | Дизайнерский стол от Qness, защита от столкновений, лазерный нивелир, испытательные наковальни, призмы, интерфейсы для передачи данных, считыватель штрих-кода / QR-кода и т. д. |
| Поддерживаемые методы измерений | Бринелль, Виккерс, Роквелл, Кнуп, твердость пластика |
| Диапазон испытательных нагрузок | Qness 250 C EVO: 1 - 250 кг (9,81 - 2450 Н)
Qness 750 C EVO: 0,3 – 750 кг (2,94 – 7358 Н) Qness 3000 C EVO: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Регулировка тестовой высоты | вручную / шпиндель |
| Тестовое пространство по вертикали / по горизонтали | 395 / 220 мм |
| Предметный столик | ø 100 мм |
| Максимальный вес образца | Максимальный вес образца |
| Вес базовой машины | 300 кг |
| Последовательность измерения | полностью автоматический / электронный контроль нагрузки |
| Система камер / Передача изображения | 5 Мп Ethernet промышленного стандарта / до 270FPS |
| Позиции турели | 2 (стандартно) или 8 (револьверная головка) |
| Программное обеспечение | Qpix T2 (Опционально: Qpix Control2 M) |
| Операционная система / Жесткий диск | Windows 10 IoT / 128 Гб SSD |
| Интерфейсы передачи данных | 1x USB (спереди) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Объективы | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Поля зрения (в зависимости от выбора инструмента) | от 0,113x 0,084 мм (100x) до 7,98 x 5,97 мм (XLED 1) |
| Экран | Емкостной 12" сенсорный дисплей |
| Электропитание | 230~1/N/PE, 110~1/N/PE |
| Максимальная потребляемая мощность | ~ 480 Вт |
| Дополнительные опции | Дизайнерский стол от Qness, защита от столкновений, лазерный нивелир, испытательные наковальни, призмы, интерфейсы для передачи данных, считыватель штрих-кода / QR-кода и т. д. |
