Вибрационная мельница ММ 500 CONTROL
MM 500 control - это высокоэнергетическая лабораторная вибрационная мельница, которую можно использовать для сухого, мокрого и криогенного измельчения с частотой до 30 Гц. Это первая на рынке вибрационная мельница, которая позволяет отслеживать и контролировать температуру процесса измельчения.
Температурная область охватывает диапазон от -100 до 100 °C. Для максимальной гибкости мельница может работать с различными теплоносителями, что позволяет использовать различные устройства для охлаждения или нагрева. Если для охлаждения используется жидкий азот, мельница должна быть оснащена дополнительным устройством расширения cryoPad, которое можно приобрести опционально. Инновационная технология cryoPad позволяет выбирать и контролировать конкретную температуру охлаждения в диапазоне от - 100 до 0 °C для процесса измельчения.Преимущества дизайна
- Сухое, влажное и криогенное измельчение с частотой до 30 Гц для высокоэффективного измельчения
- Быстрая и удобная обработка образцов с помощью двух стаканов с винтовым замком объемом до 125 мл каждый
- Запатентованная герметично закрытая система подачи жидкости обеспечивает безопасную работу с теплоносителями
- Широкий выбор аксессуаров, включая вентиляционные крышки и стаканы для измельчения, не содержащие тяжелых металлов (также для криогенного измельчения)
- Эргономичный зажим стаканов, низкий уровень шума, удобная настройка параметров с помощью сенсорного дисплея
Мониторинг и контроль температуры
- Непрерывный контроль температуры на протяжении всего процесса шлифования
- Охлаждение и нагрев в диапазоне от - 100 до 100 °C
- Возможна работа с жидким азотом или другим теплоносителем
- Высокая гибкость в выборе устройства для регулирования температуры (подача LN2, криостат, чиллер, ...).
- Низкотемпературное шлифование возможно без LN2
CRYOPAD
- Для работы с LN2 необходимо расширительное устройство cryoPad
- Устройство cryoPad регулирует поток LN2 через термическую пластину
- Технология cryoPad позволяет выбрать и поддерживать определенную температуру охлаждения в диапазоне от - 100 до 0 °C при использовании LN2
Регулирование температуры на основе термопластин
Охлаждение и нагрев материала образца осуществляется с помощью запатентованной концепции термопластин, что делает устаревшим охлаждение образца с помощью, например, открытых емкостей с жидким азотом или сухого льда. Для отпуска стаканы для размола просто помещаются на термопластины. При контакте размольных стаканов с термопластинами происходит эффективная передача тепла от стаканов или к ним через устройство для темперирования. Запатентованная герметичная конструкция теплоносителя позволяет эксплуатировать мельницу с различными теплоносителями, обеспечивая гибкое и безопасное регулирование температуры и требуя от пользователя лишь минимальных усилий. В зависимости от настроек, температура термопластин может быть установлена в диапазоне от - 100 до + 100 °C.
Конфигурации
Чтобы контролировать температуру процесса измельчения, мельница должна быть подключена к внешнему устройству нагрева/охлаждения. Существует два варианта:

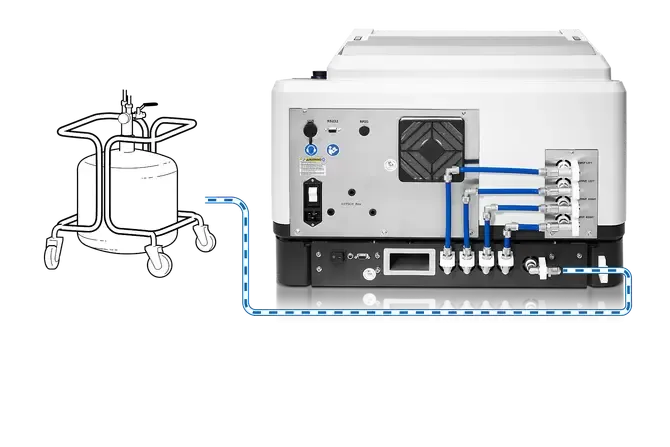

1. Регулирование температуры с помощью жидкого азота
Мельница работает с жидким азотом и подключена к резервуару. В этой установке мельница должна быть расширена с помощью опционального устройства cryoPad. Запатентованная система PID устройства cryoPad управляет потоком жидкого азота и, соответственно, температурой термопластин. С помощью этой системы можно выбрать и поддерживать температуру термопластин на определенном уровне. Желаемая температура регулируется с помощью сенсорного дисплея и может быть выбрана в диапазоне от - 100 до 0 °C с шагом 10.
Установка 1: Дополнительное устройство cryoPad и резервуар для работы с жидким азотом.

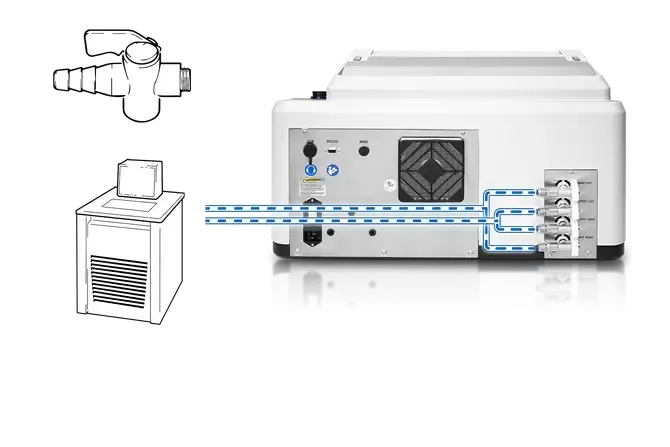

2. Охлаждение или нагрев с помощью жидкого теплоносителя
Примеры применения
- Сохранение чувствительных к температуре анализируемых компонентов (например, летучих веществ или фармацевтических и пищевых ингредиентов)
- Охрупчивание
- Мокрое измельчение при температуре ниже комнатной
- Механохимия
Для решения некоторых прикладных задач требуется нагрев материала во время измельчения. Пимерами таких задач являются:
- Изготовление паст (в пищевой интустрии)
- Интенсификация механохимических реакций
Необходимые температуры и режим работы зависят от конкретного применения.
Сохранение чувствительных к температуре компонентов Поддерживая температуру на умеренном уровне на протяжении всего процесса измельчения, чувствительные к температуре природные вещества физически сохраняются в своем первоначальном состоянии для анализа. | Криогенное измельчение При охлаждении до - 100 °C можно также успешно измельчать некоторые полимеры. |
Мокрое измельчение при температуре < 30 °C
| Механохимия |
Измельчение кофейных зерен при низких температурах для анализа натуральных веществ.
Быстрый размол черного фторкаучука (FKM) путем хрупкости образца в двух стаканах по 125 мл при температуре - 100 °C.
Размер частиц и развитие температуры для оксида титана в процессе мокрого измельчения на частоте 30 Гц в двух стаканах объемом 125мл
Быстрое образование ZIF-8 при 30 Гц. При поддержании температуры ниже 0 °C образование непористых цеолитических имидазолатных каркасов (ZIF-8) подавляется. Примеры применения
Техническая характеристика
| Применения | механохимия, механическое легирование, измельчение, перемешивание, гомогенизация, криогенное измельчение |
| Область применения | биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, пищевая промышленность, сельское хозяйство, стекло / керамика, строительные материалы, химия / пластмассы |
| Исходный материал | твёрдый, средней твёрдости, мягкий, хрупкий, эластичный, волокнистый |
| Принцип измельчения | удар, трение |
| Исходный размер частиц* | <= 10 мм |
| Конечная тонкость* | ~ 0,1 мкм |
| Размер загрузки / полезный объем* | макс. 2 x 45 мл |
| Объем размольной камеры | макс. 2 x 125 мл |
| Количество размольных мест | 2 |
| Частота колебаний | 3 - 30 Гц (180 -1800 мин-1) |
| Установка заданного значения температуры | цифровая, 0 ... -100 °C (только с устройством cryoPad) |
| Установка времени охлаждения образца | цифровая, 0 ... 60 мин (только с устройством cryoPad) |
| Установка времени измельчения | цифровая, 10 с - 8 ч |
| Максимальная общая длительность измельчения | 99 ч |
| Количество программ в памяти прибора | 12 |
| Количество циклов программ в памяти прибора | 4 (до 99 повторов в каждом) |
| Обычное время измельчения | 30 с - 2 мин |
| Сухое измельчение | да |
| Мокрое измельчение | да |
| Криогенное измельчение | да |
| Тип размольных стаканов | банка с винтовым замком со встроенными предохранительными устройствами, банка с несколькими полостями, адаптер для реакционных флаконов с безопасным замком |
| Материал размольных стаканов | закаленная сталь, нержавеющая сталь, карбид вольфрама, оксид циркония |
| Размеры размольных стаканов | 10 мл / 25 мл / 50 мл / 80 мл / 125 мл |
| Электропитание | 100-120 В, 50/60 Гц; 200-230 В, 50/60 Гц |
| Тип электросети | 1-фазная |
| Степень защиты | IP 30 |
| Потребляемая мощность | 750 Вт |
| Ш х В х Г в закрытом виде | 690 x 375 x 585 мм |
| Ш x В x Г с закрытой крышкой и устройством cryoPad | 690 x 485 x 585 мм |
| Вес нетто | ~ 63 кг |
| Стандарты | СЕ |
| Размер соединительной резьбы устройства ввода | G 1/4"(внутренняя резьба) |
| Размер соединительной резьбы набора трубок | G 3/8" (внешняя резьба) |
| Допустимое рабочее давление охлаждающего устройства (предоставляется заказчиком) | 0 ... 5 bar |
| типичный диапазон давления агрегата непрерывного охлаждения, например криостата | 1 ... 2 bar |
| допустимый диапазон давления подачи LN2 | 1.2 ...1.4 bar |
| Допустимые жидкости | вода, водно-гликолевая смесь, термомасло, жидкий азот |
| Термические прикладные задачи | охрупчивание, охлаждение, нагрев, контроль температуры |
| температурный диапазон жидкостей | +100 °C ... -196 °C |
| температурный диапазон охлаждающих пластин | +100 °C ... -100 °C |
CRYOPAD
| Применения | криогенное измельчение с использованием жидкого азота |
| Интерфейс | RS-232 (MM 500 control) |
| Соединение для подключения | через прилагаемый соединительный кабель |
| Электропитание | через внешний источник питания |
| Электропитание (вход внешнего источника питания) | 100-230 В, 50/60 Гц |
| Классификация внешнего электропитания | Уровень изоляции медицинского класса |
| Электропитание (для cryoPad) | 24 V, 1 A |
| Дополнительные приспособления | LN2 Autofill 150L, LN2 Autofill 50L |
| Светодиодный индикатор состояния | да |
| Ш х В х Д | 670 x 110 x 590 мм |
| Вес нетто | ~ 26 кг |
| Стандарты | СЕ |
| Размер резьбы входного соединения | G 1/4"(внутренняя резьба) |
| Размер соединительной резьбы переходника трубки из нержавеющей стали | UNF 3/4" |
| допустимый диапазон давления подачи LN2 | 1.2 ...1.4 bar |
| Допустимые жидкости | Жидкий азот |
| Выбросы | Испаряющийся азот, конденсат |
| Соединение | через прилагаемый набор трубок |
| Выпуск | через прилагаемый выпускной адаптер и алюминиевую гофрированную трубку |
| температурный диапазон жидкостей | -196 °C |
| алгоритм температурного контроля | ПИД-контроль температуры |
| Установка заданного значения температуры | цифровой, 0 ... -100 °C |
| Установка времени охлаждения образца | цифровой, 0 ... 60 мин |
