Отрезной напольный станок QCUT 500 A

Автоматическое горизонтальное перемещение стола (ось X) и отрезного диска (ось Y) может достигать до 80 мм/сек. благодаря высокодинамичным приводам осей в режиме быстрого запуска. Компактные программные последовательности легко создаются с помощью сенсорного дисплея.

Параллельная установка защитного кожуха во время вертикальной резки значительно увеличивает производительность резки. Большие передние и откидные дверцы с предохранительным замком обеспечивают доступ к столу станка с продольными и поперечными Т-образными пазами. В прочный алюминиевый корпус станка интегрированы системы рециркуляционного охлаждения и автоматической централизованной смазки.

Преимущества оборудования

• Автоматическое горизонтальное перемещение (ось X) - обратите внимание на разную комплектацию
• Вертикальное перемещение (ось Y)
• Автоматическая поперечная подача отрезного диска (ось Z) - обратите внимание на вариации оборудования
• Высокая динамика привода до 80 мм/сек.
• Многопозиционный процесс MPP
• Повышенная производительность резки благодаря параллельной установке защитного кожуха во время вертикальной резки
• Регулировка силы резания
• Переменная скорость подачи в импульсном режиме
• Переменная скорость
• Вкл. оправу отрезного диска с износостойким кольцом
• Освещение камеры резки с помощью светодиодного гибкого фонаря
• Ручное управление всеми осями с помощью джойстика
• Сенсорный дисплей с программным обеспечением QATM
• Оптическая навигация по меню для создания точных последовательностей программ с шагами позиционирования и режимами резки
• Хранение неограниченного количества программ с паролем; обновление и резервное копирование через USB
• Дистанционное обслуживание/поддержка через контроллер (необходимо подключение ISDN с маршрутизатором на месте)
• Большие раздвижные и боковые двери для оптимального доступа к камере резки; с блокировкой во время движения колес
• Раздвижная дверь с большим окном из безопасного стекла, устойчивого к царапинам
• Опции: лазерное выравнивание, центробежный сепаратор
• Легкозажимная головка
• Широкий выбор различных зажимных устройств и систем
• Автоматическая централизованная смазка (требуется сжатый воздух под давлением 6 бар)
• Прочный алюминиевый корпус с порошковым покрытием
• Боковые отверстия слева и справа для сплошных

Техническая характеристика

Рабочий диск	до ø 508 мм/20"
Макс. отрезная способность	ø 190 мм
Размер фланца крепления диска	ø 32/40 мм
Перемещение по оси X автоматическое	420 мм
Перемещение по оси Y автоматическое	280 мм
Перемещение по оси Z автоматическое (опция)	200 мм
Прецизионная ось Z	0,1 мм
Стол с перемещением по оси Z ШхГл	550 x 500 мм, нержавеющая сталь
Стол без перемещения по оси Z ШхГл	700 x 500 мм, нержавеющая сталь
Т-образный паз	12 мм
Скорость	Регулируемая скорость вращения 1000-2800 /1000-2400 об/мин
Потребляемая мощность	30 кВА
Мощность привода (основной привод)	15 кВт, S1 режим работы

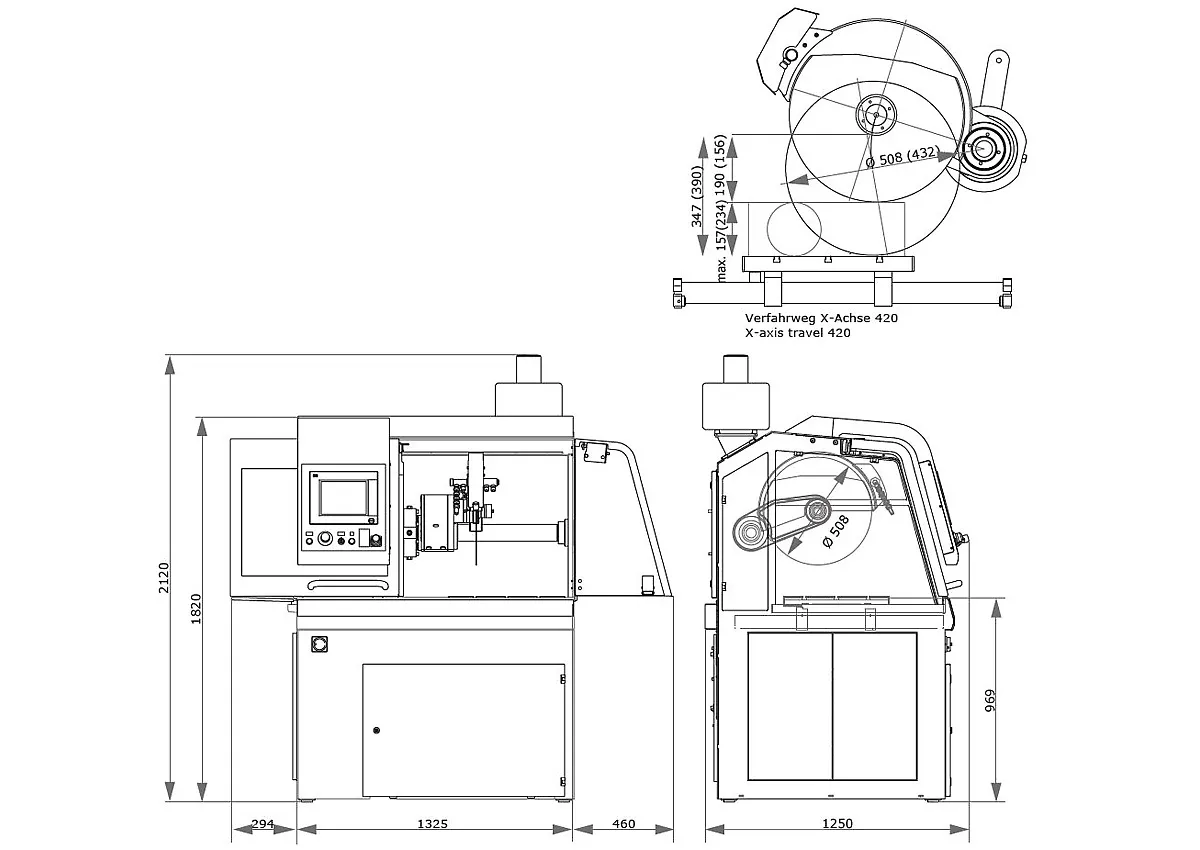

Габариты ШхВхГл	1300 x 1820 x 1250 мм
Вес	~ 1000 кг в зависимости от комплектации прибора
