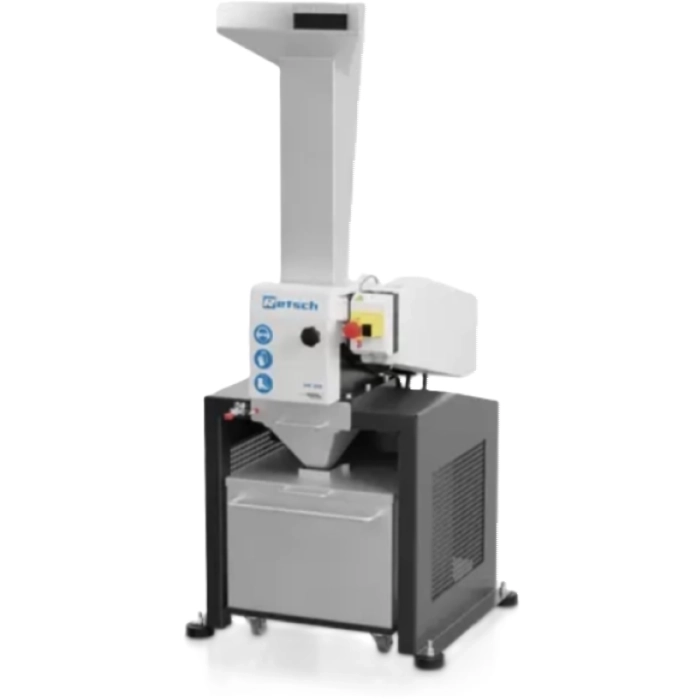

Молотковий млин HM 200
Надійне виконання для тонкого подрібнення
Висока продуктивність і задана кінцева фракція
- Відмінна продуктивність подрібнення
- Дуже висока продуктивність до 1500 кг/год
- Фіксована швидкість 3000 хв-1
- Діапазон сит від 2 до 40 мм
- Розмір подачі до 100 мм, розмір подрібнення < 0,8 мм
- Легкий доступ до камери подрібнення полегшує очищення
- Для періодичного або безперервного подрібнення
- Роз'єм для відведення пилу
Зручність використання в поєднанні з масимальною безпекою
Легке очищення ротора і молотків завдяки

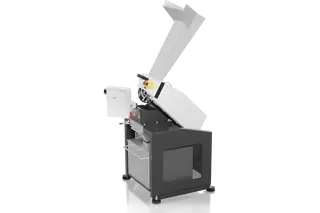

- Відкидний бункер для доступу до камери подрібнення зверху
- Додаткова опція відкидання в середній частині машини дозволяє легко очищати ротор і молотки знизу
Для забезпечення тривалого терміну служби млина, навіть якщо він в основному використовується для важких завдань подрібнення, користувач може замінити наступні деталі:
- Зносостійкі пластини всередині млина
- Ротор з поворотними молотками
Запобіжний вимикач і гальмівний двигун забезпечують негайну зупинку пристрою, наприклад, у разі ненавмисного відкривання дверцят.

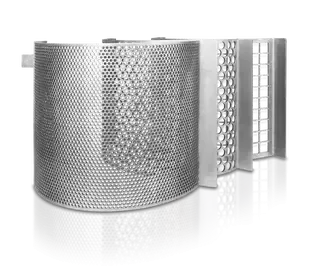

Визначений розмір часток завдяки різним ситам
Досяжна кінцева тонкість зразка залежить від властивостей матеріалу. Тверді і крихкі матеріали легко подрібнюються в HM 200 до розміру частинок менше 0,8 мм. Асортимент сит з розмірами отворів від 2 мм до 40 мм дозволяє ідеально адаптуватися до вимог застосування.
Тверді, волокнисті або вологі зразки, такі як пластикові іграшки, деревина або вологе вугілля, можуть бути успішно подрібнені в молотковому млині при виборі сита з середнім або великим розміром отворів.
Воронки та системи збору
HM 200 підходить як для періодичного, так і для безперервного подрібнення і може бути оснащений різними бункерами і системами збору.
- Стандартний бункер для швидкої і простої подачі великої кількості зразків
- Бункер для подовжених зразків (Long stock) зручний для подачі подовжених частинок
- Стандартний приймач для подрібнення зразків об'ємом до 10 л
- Для великих об'ємів доступний колектор, який вміщує до 30 л
- Безперервна робота: Використовуйте безперервний самопливний випуск і спеціальну систему збору
Довга воронка | Приймальна посудина 10 л
|
Приймальна посудина 30 л
| Приймальна воронка для безперервного подрібнення
|
Типові зразки матеріалу
Технічна характеристика
| Застосування | попереднє подрібнення і дезагломерація |
| Область застосування | Продукти харчування / корми, Сільське господарство, Хімія / пластмаси, Геологія / металургія, Машинобудування / електроніка, Екологія / переробка, Скло / кераміка, Будівельні матеріали, Вугілля |
| Вихідний матеріал | середньої твердості, твердий, крихкий, в'язкий, волокнистий |
| Принцип подрібнення | удар, зсув |
| Початковий розмір частинок* | < 100 мм |
| Кінцева тонкість* | < 0,8 мм |
| Розмір завантаження / корисний об'єм* | < 0,6 л для воронки з бункером; 30 л для стандартної воронки |
| Швидкість при 50 Гц (60 Гц) | 3000 (3500) об/хв |
| Продуктивність* | 1500 кг/год |
| Периферійна швидкість ротора | 31,4 м/с |
| Діаметр ротора | 200 мм |
| Тип ротора | 10 молотків, що гойдаються |
| Сухе подрібнення | так |
| Мокре подрібнення | так |
| Кріогенне подрібнення | ні |
| Матеріал розмельної гарнітури | загартована сталь марки 1.0503 (молотки); сталь марки 1.0330 (сита) |
| Розмір сит | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 мм |
| Система для видалення пилу | так |
| Версія для технологічної лінії | так |
| Обсяг приймальної посудини | 10 л, 30 л, для безперервного подрібнення |
| Привід | 3-фазний двигун |
| Потужність приводу | 1,5 кВт |
| Електроживлення | різні напруги |
| Тип електромережі | 3-фазна |
| Ступінь захисту | IP 54 |
| Ш х В х Г у закритому вигляді | 320 x 960 x 800 мм |
| Вага нетто | ~ 150 кг |
| Стандарти | СЕ |
Принцип роботи
Подрібнюваний матеріал потрапляє в розмелювальну камеру молоткового млина через воронку.
Млин HM 200 забезпечений горизонтальним валом з розташованими на ньому десятьма молотками, що вільно гойдаються. Ці молотки швидко подрібнюють частинки матеріалу всередині розмельної камери. Завдяки вільному підвісу знос молотків, а також ризик блокування вала млина великими шматками зразка мінімальні, на відміну від машин із фіксованими молотками. Частинки матеріалу подрібнюються за рахунок послідовних ударів декількох молотків, поки перебувають у розмельній камері млина. Щойно частинки матеріалу, що подрібнюється, стають досить дрібними, щоб пройти через нижнє сито, вони потрапляють у приймальну посудину через вихідний отвір.
