Мікротвердоміри QATM для вимірювання мікротвердості за Віккерсом, Кнупом і Брінеллем охоплюють діапазон випробувального навантаження від 0,25 г до 62,5 кг. Всі твердоміри оснащені інтуїтивно зрозумілим програмним забезпеченням, яке дозволяє легко керувати, аналізувати і документувати результати. Можна встановлювати револьверні головки з 6 або 8 різними тестовими алмазами або лінзами, що робить перемикання між вимірюваннями твердості за Віккерсом, Кнупом і Брінеллем дуже простим.

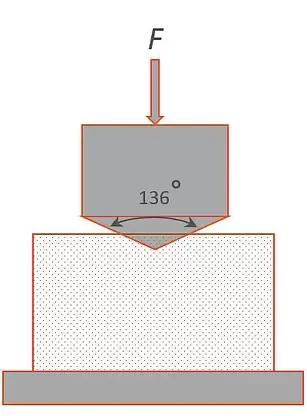

Випробування на твердість за Віккерсом (DIN EN ISO 6507)

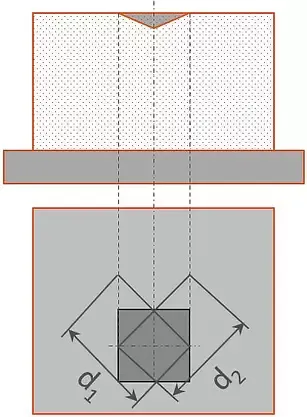

Розрахунок твердості за Віккерсом

Передумови для тестування на відповідність стандартам

Для проведення тестування на відповідність стандарту необхідно виконати низку умов:

• нормальні вимоги: від 10°C до 35°C
• високі вимоги: 23°C ± 5°C

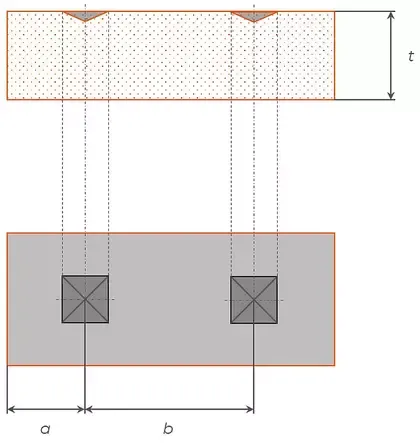

Товщина зразка

• a ≥ 2,5 * d
• b ≥ 3 * d

• a ≥ 3 * d
• b ≥ 6 * d

Розрізняють макро-, малу силу та мікротвердість.

Випробовування на твердість за методом Кнупа (DIN EN ISO 4545)

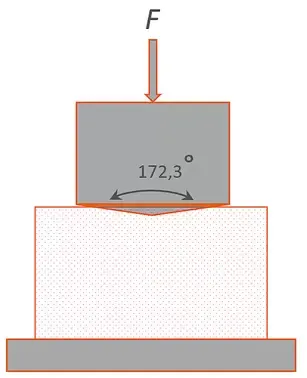

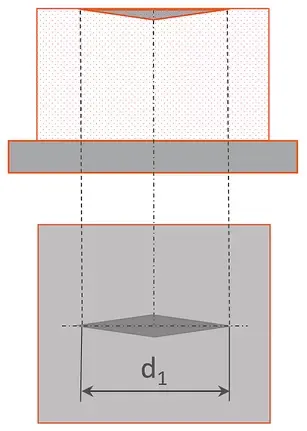

У 1939 році Кнуп, Емерсон і Пітерс розробили метод випробування на твердість за Кнупом, щоб забезпечити більш надійне вимірювання твердості в тонких шарах. По суті, він дуже схожий на тест на твердість за Віккерсом. Тут в якості індентора використовується ромбічна алмазна піраміда з поздовжнім кутом ребра 172,3° і поперечним кутом 130°. Цей індентор, в свою чергу, вертикально вдавлюється в поверхню зразка з певним випробувальним навантаженням. Після розвантаження вимірюється отриманий індентор, причому тільки довга діагональ d1.

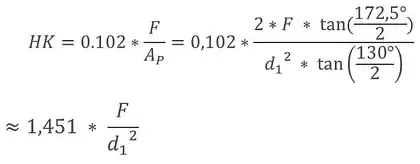

Потім розраховується твердість за Кнупом як добуток сили випробування на площу проекції вм'ятини.

Метод Кнупа використовується тільки в діапазоні малих зусиль (до 10 Н) і мікротвердості.

Відповідно до DIN EN ISO 6508-1 результат випробування на твердість за Кнупом позначається наступним чином:

700 HK 0,2 / 20 ⇒ Значення твердості за Кнупом

700 HK 0,2 / 20 ⇒ Абревіатура для твердості за Кнупом

700 HK 0,2 / 20 ⇒ Специфікація випробувального навантаження: Випробувальне навантаження [Н] = 9,807 * специфікація випробувального навантаження

700 HK 0,2 / 20 ⇒ Час прикладання випробувального навантаження (не вказується, якщо він становить від 1 до 15 с)

Випробування на твердість за Брінеллем (DIN EN ISO 6506)

Йоганн Август Брінелл (Швеція) представив свій новий метод вимірювання твердості на Всесвітній виставці в Парижі в 1900 році.

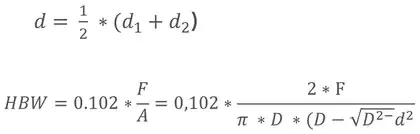

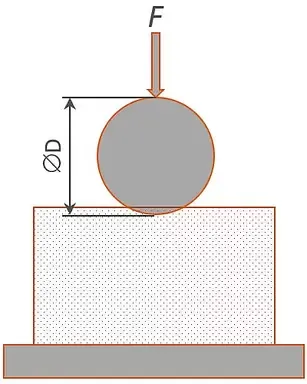

У цьому методі кулька з твердого сплаву вертикально вдавлюється в поверхню зразка з певною силою. Це створює поглиблення на поверхні зразка. Діаметр вдавлення d визначається за допомогою вимірювального мікроскопа, а твердість за Брінеллем вираховується або визначається за відповідними таблицями.

Результати тестування на твердість за Брінеллем
