Термогравіметрія - це стандартний метод аналізу органічних, неорганічних і синтетичних матеріалів. Термогравіметричний аналіз в загальному випадку означає вимірювання втрати ваги при заданій користувачем температурі або процесі нагрівання.

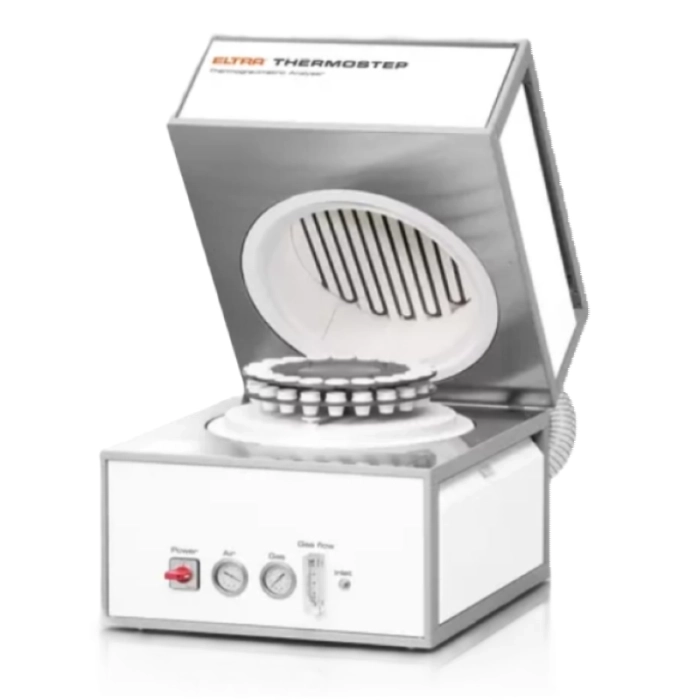

TGA Thermostep від ELTRA - це термогравіметричний аналізатор, який визначає різні параметри, такі як вологість, летючі речовини і золу при заданих користувачем температурах і атмосфері за один аналіз. Термогравіметричний аналізатор TGA Thermostep одночасно аналізує до 19 зразків з масою зразка до 5 г і може працювати при температурі до 1000 °C.
Особливістю TGA Thermostep є управління кришками тиглів. Термогравіметричний аналізатор може встановлювати і знімати кришки тиглів під час аналізу. Ця функція дозволяє, наприклад, точно визначати вміст летких речовин у вугіллі та коксі.
Переваги
- Вимірювання до 19 зразків за один аналіз
- Вага зразка до 5 г
- Висока швидкість нагріву, точний контроль температури
- Високопродуктивна, точна комірка для зважування
- Автоматичне розміщення і підняття кришок тиглів
- Міцна конструкція дозволяє використовувати в лабораторіях і на виробництві
Надійний та гнучкий
Аналізатори ELTRA TGA є ідеальною альтернативою стандартним лабораторним печам і муфельним сушильним шафам для термогравіметричного аналізу. Завдяки програмованій печі, яка підключена до вбудованих ваг, нагрівання і зважування об'єднані в одному приладі. Це дозволяє уникнути трудомісткої ручної роботи і забезпечує високу пропускну здатність. Крім того, типові параметри, такі як вологість, зола і летючі речовини, можуть бути визначені за один цикл аналізу.
TGA Thermostep обробляє до 19 різних зразків, зазвичай вагою від 500 мг до 5 г, за один цикл аналізу. Навколишнє середовище і температура до 1000 °C в нагрівальній камері можуть бути вільно задані користувачем під час аналізу для створення стандартної робочої процедури. Кришки тиглів, що закривають зразки, можна піднімати або опускати на кожному етапі аналізу, що дозволяє безпечно і відповідно до вимог ASTM визначати вміст летких речовин у зразках вугілля.
Високопродуктивна технологія аналізу
TGA Thermostep - це потужний термогравіметричний аналізатор, що характеризується міцною конструкцією, високою точністю і гнучкістю. Можна застосовувати різні атмосфери і використовувати зразки вагою до 5 г. Thermostep надійно і ефективно вимірює такі параметри, як вологість, зола і леткі речовини відповідно до визначених користувачем СОП.

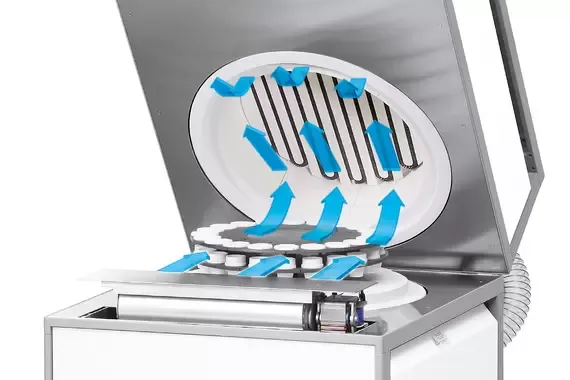

ПРОДУВНИЙ ГАЗ
TGA Thermostep дуже гнучкий у виборі газу для продувки. На кожному етапі аналізу можна вибрати азот, кисень або навколишнє середовище. В останньому випадку навколишня атмосфера проникає в TGA Thermostep, м'яко окислюючи зразки. | КОНТРОЛЬ ТЕМПЕРАТУРИ
Температура печі контролюється двома термопарами, які не є герметичними. Одна термопара контролює температуру всередині печі, інша - температуру нагрівального елементу. Завдяки відсутності герметизації нагрівання можна контролювати швидко і точно. | ІНКАПСУЛЬОВАНА КОМІРКА ДЛЯ ЗВАЖУВАННЯ
Останнє покоління TGA Thermostep має інкапсульовану комірку для зважування з роздільною здатністю 0,1 мг, що забезпечує високу точність вимірювань. Ізоляція ізолює зважувальну комірку від навколишнього середовища і є надзвичайно стабільною. Комірка для зважування з'єднана з піччю керамічним шпинделем з п'єдесталом, на якому розміщуються тиглі. |
ВИСОКОПОТУЖНІ НАГРІВАЛЬНІ ЕЛЕМЕНТИ
| ОХОЛОДЖЕННЯ
|
Проста експлуатація дає швидкі результати
Робота з TGA Thermostep проста, зручна і безпечна. Після вибору стандартної робочої процедури (SOP) на комп'ютері, ідентифікатори зразків можуть бути введені в програмне забезпечення. Потім зразки зважуються в тиглі в позиції, призначеній ідентифікатору зразка на каруселі. Після зважування одного зразка карусель автоматично повертається в наступне положення, і наступний зареєстрований зразок може бути зважений в тиглі. Крім того, карусель, заповнена зразками, які були зважені ззовні, може бути поміщена в аналізатор.
Також можна розмістити другу карусель з кришками тиглів над тиглями. Після завершення аналізу можна починати новий цикл після короткого періоду охолодження.
Зважування зразка
| Варіант: Кришки тиглів
| Відображення результатів аналізу
|
Керування з ПУ за допомогою програмного забезпечення на базі WINDOWS
Програмне забезпечення ELTRA TGA Thermostep надає всі необхідні функції для швидкого, простого, безпечного і надійного термогравіметричного аналізу.

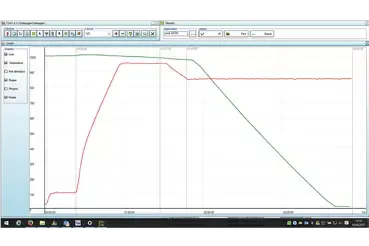

ГРАФІК АНАЛІЗУ
Програмне забезпечення TGA може надавати різний зміст вимірювання TGA
- Графік втрати ваги
- Абсолютна вага
- Перше відхилення втрати ваги
- Графік температури
- Етапи вимірювання
| РЕЗУЛЬТАТИ АНАЛІЗУ
У таблиці результатів відображаються поточні доступні дані вимірювань. - Відображення нових результатів після кожного етапу вимірювання
- Результати можуть бути розраховані як проаналізовані або на сухій основі
- Додаткове групування для багаторазових вимірювань одного типу зразка
| ВИЗНАЧЕНЕ КОРИСТУВАЧЕМ РОЗТАШУВАННЯ ЕКРАНУ
Для кращого огляду поточного стану аналізу користувач може створити власний макет екрану - Графіки вимірювань
- Поточні результати
- Положення каруселі
- Екрани діагностики
|
Застосування
Завдяки гнучкому управлінню додатками TGA Thermostep може вимірювати параметри TGA в багатьох зразках, таких як вугілля, кокс, будівельні матеріали, харчові продукти ...
АНАЛІЗ ВУГІЛЛЯ ТА КОКСУ
TGA Thermostep може визначати параметри вологості, летючих речовин і золи за один цикл аналізу завдяки автоматичному встановленню і зняттю кришок. TGA відповідає вимогам стандарту ASTM D 7582. | АНАЛІЗ БУДІВЕЛЬНИХ МАТЕРІАЛІВ
Будівельні матеріали потребують вимірювання вологості та втрати при займанні (ВПЗ). ВТВ може вказувати на наявність органічних речовин або карбонатів. | АНАЛІЗ ПРОДУКТІВ ХАРЧУВАННЯ
Деякі продукти харчування, такі як корми для домашніх тварин, печиво або молоко, потребують вимірювання сухої маси та вмісту золи. Завдяки інкапсульованій ваговій комірці можна безпечно і точно виміряти навіть зольність фтору. |
Технічна характеристика
| Вимірювані елементи | зольність, волога, леткі речовини |
| Матеріали проб | органічних, неорганічних, синтетичних матеріалів |
| Область застосування | сільське господарство, біологія, хімічна промисловість / пластики, вугільна промисловість / енергетика, будівельні матеріали, довкілля / переробка, харчова промисловість, геологія / видобуток копалин, скло / кераміка, медицина / фармацевтика |
| Піч | керамічна піч з опірним нагріванням, що програмується з кроком в 1 °C від 50 °C до 1000 °C |
| Принцип детектування | ваги |
| Максимальна кількість проб | 19 тиглів + 1 тигель порівняння |
Роздільна здатність балансу
| 0.0001 g
|
Точність балансування
| 0,02 % RSD
|
Необхідний газ
| залежить від застосування:
кисень 99,9 % чистоти (2 - 4 бар)
та/або азот 99,9 % чистоти (2 - 4 бар)
та повітря 99,5 % (5 - 6 бар) |
Вимоги до живлення
| 230 В, 50/60 Гц, макс. 32 A
|
Розміри (Ш х В х Г)
| 55 x 52 x 62 см |
| Вага | ~ 65 кг |
Необхідне обладнання
| ПК, монітор, зовнішня витяжка (діаметр витяжки: 100 мм / вентилятор з потужністю 4 м-3/хв) |
Принцип роботи
Працювати на аналізаторі TGA Thermostep легко і комфортно. Процес вимірювання задається користувачем відповідно до вимог температури, атмосфери в печі та тривалості. Для початку нового аналізу просто необхідно вибрати потрібну методику у програмному забезпеченні та зважити проби у тиглях. Усі наступні кроки виконуються автоматично. Обробка результатів, контроль виконання аналізів та розрахунок результатів здійснюються автоматично у програмному забезпеченні, що працює у Windows. Стандартний час аналізу циклу волога, леткі, зольність займає близько 4 годин.
