Відрізний верстат QCUT 200 A

Артикул: QCUT 200 A
Завантажити брошуру

Гарантія якості в матеріалографії починається з відмінного відрізання.

Вже понад 20 років інноваційні прецизійні верстати для різання QATM встановлюють нові стандарти та еталони в підготовці матеріалів для аналізу. Що робить наші машини для різання такими особливими? Ми цінуємо і розробляємо машини, які роблять точність і якість першочерговими. З Qcut 200 A як моделлю, що слідує за Brilliant 220, ми вдосконалили популярну модель у 4-му поколінні. Qcut 200 A залишається унікальним на ринку завдяки своєму концептуальному дизайну великої машини для різання в настільному форматі.

Переваги обладнання

  • Повністю автоматичні прецизійні осі з підшипниками без люфтів
  • Нова система охолодження з приблизно на 25% вищою швидкістю потоку в порівнянні з аналогічними верстатами, що зменшує знос відрізного диска до 15%.
  • Функція автоматичного очищення
  • Нові функції програмного забезпечення для шліфування
  • Спрощена заміна відрізного диска
  • Новий модульний адаптований поворотний пристрій

Особливості

Qcut 200 A - це прецизійний відрізний верстат з 3 автоматичними осями для використання відрізних дисків розміром до 203 мм / 8''.
Qcut 200 A - це компактний прецизійний відрізний верстат, який пропонує максимально можливу гнучкість і використання простору, з трьома автоматичними осями (X, Y, Z) і численними функціями різання. Завдяки модульній конструкції Qcut 200 A можна оптимально оснастити численними опціями та відповідними затискними інструментами.
ІНТУЇТИВНО ЗРОЗУМІЛЕ ТА ПРОСТЕ КЕРУВАННЯ
Великий 7-дюймовий сенсорний дисплей має ергономічну конструкцію і простий в управлінні завдяки зручному програмному забезпеченню. Джойстик забезпечує комфортне переміщення автоматичних осей.
МОНІТОРИНГ ПОТОКУ
Завдяки опціональному контролю потоку можна забезпечити постійне охолодження при різанні чутливих зразків з тривалими процесами різання. Процес різання автоматично переривається при досягненні критичного порогового значення.
НАЙВИЩІ ВИМОГИ ДО БЕЗПЕКИ
Завдяки ввімкненню вимикача машину можна позиціонувати за допомогою дворучного керування тільки при відкритих дверцятах. Це виключає ризик травмування оператора машини.
ІНТЕЛЕКТУАЛЬНЕ ВИЯВЛЕННЯ ДЕТАЛЕЙ
На додаток до перевіреного автоматичного розпізнавання деталей, верстат також має новий тип розпізнавання виходу (функція автоматичної зупинки). Таким чином, автоматично визначаються початкова і кінцева точки процесу різання і скорочується час процесу.
ФУНКЦІЯ АВТОМАТИЧНОГО ОЧИЩЕННЯ
Машина очищається повністю автоматично через спіральні форсунки в ріжучій камері. Очищення можна ввімкнути індивідуально і, за необхідності, воно запускається автоматично після кожного відрізання. Для зручності її можна також увімкнути під час різання.
ШИРОКІ ПРОГРАМИ ВІДРІЗАННЯ

Залежно від геометрії деталі, для мінімізації площі контакту між деталлю та відрізним кругом використовується прохідне або відсічне різання. Функції покрокового різання відокремлюють деталь шар за шаром і оптимізують кут дії для сприятливого для матеріалу різання. Тому вони особливо добре підходять для обробки твердих матеріалів.Широкий асортимент аксесуарів

За допомогою нового вакуумного затискного пристрою предметні скельця для тонких зрізів можна закріплювати легко і без ковзання.

Робота без обмежень

1. Промивання камери різання

  • Автоматичне очищення камери різання
2. Великий стіл верстата
  • Осі можуть бути встановлені без люфту
  • Легкі пази для простого монтажу затискних пристроїв QATM
  • Т-подібні пази 8 мм для окремих затискних пристроїв
  • Макс. Ш х В: 300 мм х 210 мм

3. Ергономічна панель управління

  • Великий 7-дюймовий сенсорний TFT-дисплей
  • Джойстик для ручного керування
4. Лінійний лазер
  • Для точного позиціонування деталі перед різанням
  • Входить в стандартну комплектацію

5. Аксесуари

  • Можливість затиску індивідуально розширюється за допомогою поворотного пристрою або інших затискних пристроїв
6. Блокування відрізного диска
  • Спрощена заміна відрізного диска завдяки функції блокування
  • З вбудованою системою змащення
7. Пристрій для заточування
  • Для заточування алмазних відрізних і шліфувальних дисків
  • Ручне керування ззовні

Затискні пристрої

Для Qcut 200 A доступний широкий асортимент затискних пристроїв. За допомогою системи Easy clamping їх можна просто і надійно закріпити на столі за допомогою одного гвинта. Це робить непотрібним виснажливе закріплення затискних пристроїв у Т-подібних пазах столу. Система Easy clamping - це інноваційне доповнення, яке має великий вплив на повсякденну роботу.

Легкозатискна основа S з функцією обертання + легка адаптація (вертикальна)



Легкозатискна основа S з Qtool 40 S



Qtool 40

Технічна характеристика відрізного верстата QCUT 200 A

Відрізний коло
до Ø 203 мм / 8"
Макс. відрізна здатність75 мм (відрізний коло Ø 200 мм)
Розмір фланця кріплення диска
Ø 12,7 мм
Вісь X210 мм (ручний / автоматичний)
Вісь Y80 мм (автоматичний)
Вісь Z (опція)80 мм (автоматичний)
Прецизійна вісь Z0,005 мм
хв. поперечна подача (вісь Z) 0,001 мм
Стіл без осі Z (ШхД) 300 x 210 мм
Стіл з віссю Z (ШхД)280 x 210 мм
Т-подібний паз8 мм
Швидкість 300 - 5000 об/хв
Потужність приводу (основний привід)0,75 кВт, S1
Споживана потужність2,2 кВА

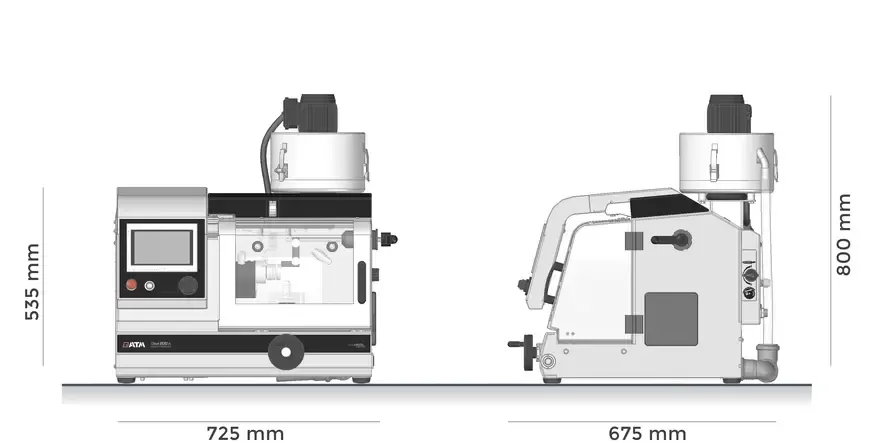

Габарити ШхВхГл725 x 535 x 675 мм
Вага ~ 82 кг
