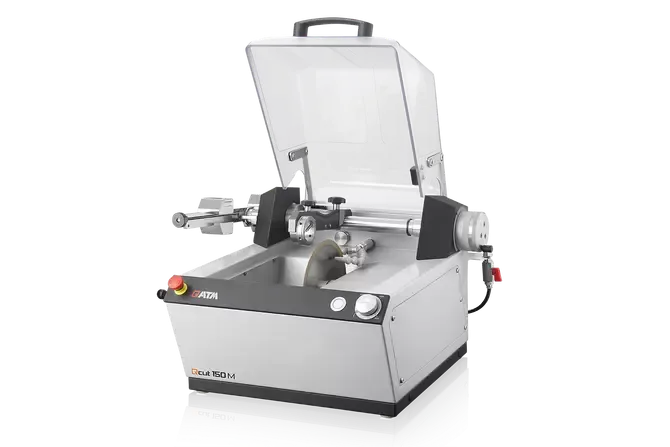

Прецизионный отрезной станок QCUT 150 M
Артикул: QCUT 150 M
Qcut 150 M - это ручной прецизионный отрезной станок с ручной поперечной подачей и отрезными дисками размером до 203мм/8 дюймов, подходящий для широкого спектра задач резки для материаллографии и металлографических исследований.
Сила резания и скорость вращения отрезного диска регулируются плавно. Различные режимы работы и системы охлаждения позволяют охватить очень широкий спектр применений и материалов. Удобная в использовании система крепления зажимного рычага, держателя образца и столешницы спроектирована таким образом, что их можно снимать и устанавливать без использования дополнительных инструментов. Широкий выбор различных зажимных устройств обеспечивает универсальное использование.
Преимущества отрезного станка Qcut 150 M
- Прецизионный отрезной станок прецизионный отрезной станок
- Прочный корпус из нержавеющей стали с порошковым покрытием
- Ручная подача по вертикали (ось Y)
- Поворотный рычаг с переменной нагрузкой
- Ручная подача по оси Z со шкалой
- Варьируемая скорость
- Стол-приставка (дополнительные принадлежности)
- Доступны 4 различные системы охлаждения
- Светодиодная подсветка камеры резки
- Плавно закрывающаяся крышка
Особенности
| ФУНКЦИОНАЛЬНЫЙ ДИЗАЙН
Корпус из нержавеющей стали с полимерным покрытием является надежной основой компактной прецизионной отрезной машины. Надежная конструкция машины сочетает в себе много четко и эргономично расположенных функций. Камера резки, оснащенная светодиодным освещением, закрыта прозрачным защитным кожухом с функцией плавного закрытия. |
|
| Вариативная сила резания Сила резки может быть установлена вручную в зависимости от геометрии образца и материала образца, что обеспечивает точную и бездеформационную резку особо чувствительных материалов и образцов. |
| РЕГУЛИРУЕМЫЕ ПАРАМЕТРЫ ДЛЯ УНИВЕРСАЛЬНОГО ПРИМЕНЕНИЯ
Скорость вращения прецизионного отрезного круга плавно регулируется в диапазоне 150 - 3000 об/мин с помощью поворотной ручки. Поэтому алмазные отрезные круги, алмазные шлифовальные диски и корундовые отрезные круги можно использовать для широкого спектра задач. Процесс резки начинается и заканчивается с помощью кнопки пуска-остановки QATM. |
|
| УПРАВЛЕНИЕ ОСЬЮ Z В РУЧНОМ РЕЖИМЕ
Qcut 150 M оснащен ручной осью Z. Для параллельных разрезов или точного шлифования алмазным шлифовальным кругом можно подавать образец размером до 25 мм в поперечнике. |
| СОКРАЩАЕТ ДАЛЬНЕЙШИЕ ПРОЦЕССЫ ШЛИФОВАНИЯ
Использование адаптивной оси вращения приводит к еще более равномерной резке и уменьшает риск пробега отрезного круга. Это уменьшает нагрузку, необходимую для дальнейшего плоскопараллельного шлифования образца. |
|
Широкий выбор зажимных устройств
С помощью подходящего зажимного инструмента из широкого ассортимента аксессуаров можно удобно зажимать в раскройном станке вмонтированные или не вмонтированные образцы размером до Ø 40 мм.
Более крупные образцы, такие как печатные платы и пластины, можно быстро и вручную разрезать с помощью
столешницы, которая устанавливается без дополнительных инструментов.
Техническая характеристика отрезного станка QCUT 150 M
| Отрезной круг | ø 75 - 203 мм/8" |
| Варьируемая скорость | 150 - 3000 об/мин |
| Макс. режущая способность | ø 40 мм |
| Размер вала | ø 12.7 мм |
| Переменная регулируемая сила резки | 0 - 10 Н |
| Подача | ручное |
| Движение по оси Y (вертикальное движение стола) | 120 мм (ручное) |
| Ручная ось Z (параллельная резка) | 25 мм (ручное) |
| Мощность мотора | 0,37 кВт (S1) |
| Потребляемая мощность | 0.75 кВА |
| Габариты Ш х В х Гл | 591 x 391 x 590 мм |
| Вес станка | ~ 45 кг (зависит от оборудования) |
