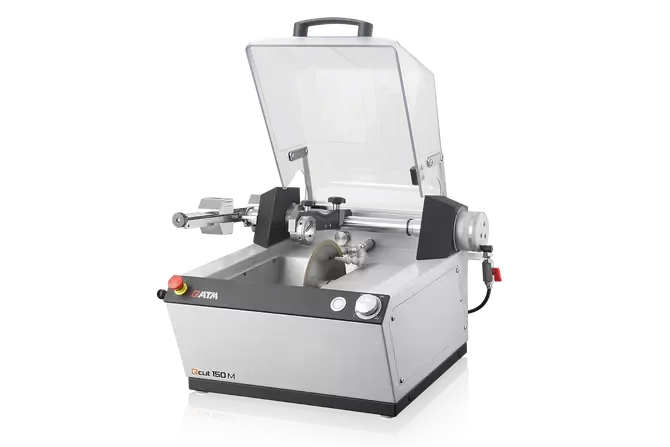

Прецизійний відрізний верстат QCUT 150 M
Артикул: QCUT 150 M
Qcut 150 M - це ручний прецизійний відрізний верстат з ручною поперечною подачею та відрізними дисками розміром до 203мм/8 дюймів, що підходить для широкого спектра завдань різання для матеріалографії і металографічних досліджень.
Сила різання і швидкість обертання відрізного диска регулюються плавно. Різні режими роботи і системи охолодження дають змогу охопити дуже широкий спектр застосувань і матеріалів. Зручна у використанні система кріплення затискного важеля, тримача зразка і стільниці спроектована таким чином, що їх можна знімати і встановлювати без використання додаткових інструментів. Широкий вибір різних затискних пристроїв забезпечує універсальне використання.
Переваги відрізного верстата Qcut 150 M
- Прецизійний відрізний верстат
- Міцний корпус із нержавіючої сталі з порошковим покриттям
- Ручне подавання по вертикалі (вісь Y)
- Поворотний важіль зі змінним навантаженням
- Ручна подача по осі Z зі шкалою
- Варійована швидкість
- Стіл-приставка (додаткове приладдя)
- Доступні 4 різні системи охолодження
- Світлодіодне підсвічування камери різання
- Кришка, що плавно закривається
Особливості
| ФУНКЦІОНАЛЬНИЙ ДИЗАЙН
Корпус з нержавіючої сталі з полімерним покриттям є надійною основою компактної прецизійної відрізної машини. Надійна конструкція машини поєднує в собі багато чітко та ергономічно розташованих функцій. Камера різання, оснащена світлодіодним освітленням, закрита прозорим захисним кожухом з функцією плавного закриття. |
|
| Варійована сила різання Сила різання може бути встановлена вручну в залежності від геометрії зразка і матеріалу зразка, що забезпечує точне і бездеформаційне різання особливо чутливих матеріалів та зразків. |
| РЕГУЛЬОВАНІ ПАРАМЕТРИ ДЛЯ УНІВЕРСАЛЬНОГО ЗАСТОСУВАННЯ
Швидкість обертання прецизійного відрізного круга плавно регулюється в діапазоні 150 - 3000 об/хв за допомогою поворотної ручки. Тому алмазні відрізні круги, алмазні шліфувальні диски та корундові відрізні круги можна використовувати для широкого спектру завдань. Процес різання починається і закінчується за допомогою кнопки пуску-зупинки QATM. |
|
| КЕРУВАННЯ ВІССЮ Z В РУЧНОМУ РЕЖИМІ
Qcut 150 M оснащений ручною віссю Z. Для паралельних розрізів або точного шліфування алмазним шліфувальним кругом можна подавати зразок розміром до 25 мм в поперечнику. |
| СКОРОЧУЄ ПОДАЛЬШІ ПРОЦЕСИ ШЛІФУВАННЯ
Використання адаптивної осі обертання призводить до ще більш рівномірного різання і зменшує ризик пробігу відрізного круга. Це зменшує навантаження, необхідне для подальшого плоскопаралельного шліфування зразка. |
|
Широкий вибір затискних пристроїв
За допомогою відповідного затискного інструменту з широкого асортименту аксесуарів можна зручно затискати в розкрійному верстаті вмонтовані або не вмонтовані зразки розміром до Ø 40 мм.
Більші зразки, такі як друковані плати і пластини, можна швидко і вручну розрізати за допомогою стільниці, яка встановлюється без додаткових інструментів.
Технічна характеристика відрізного верстата QCUT 150 M
| Відрізний коло | ø 75 - 203 мм/8" |
| Варійована швидкість | 150 - 3000 об/хв |
| Макс. ріжуча здатність | ø 40 мм |
| Розмір валу | ø 12.7 мм |
| Змінна регульована сила різання, що регулюється | 0 - 10 Н |
| Подача | ручна |
| Рух по осі Y (вертикальний рух столу) | 120 мм (ручне) |
| Ручна вісь Z (паралельне різання) | 25 мм (ручне) |
| Потужність мотору | 0,37 кВт (S1) |
| Споживана потужність | 0.75 кВА |
| Габарити Ш х В х Гл | 591 x 391 x 590 мм |
| Вага верстату | ~ 45 кг (залежить від обладнання) |
