Мікротвердомір Qness 10 / 60 A+ по Віккерс - Кнуп - Брінелл - Роквелл

Твердоміри по Віккерсу / Кнупу / Брінеллю / Роквеллу серії Qness 10 / 60 виводять тестування мікротвердості на абсолютно новий рівень: Висококласні лабораторні прилади останнього покоління поєднують в собі найкраще з обох світів - вимірювання твердості і мікроскопії без компромісів і з максимальною зручністю в роботі. Революційна оптична система з кольоровою камерою забезпечує відтворювані та надійні результати кожного разу.

Класична модель «Qness 10 / 60 A+» цього твердоміра по Віккерсу / Кнупу / Брінеллю / Роквеллу обіцяє ідеальну автоматизацію і поставляється з точним контролем позиціонування для всіх трьох осей. Гнучкі прогресії XYZ для тисяч точок аналізу забезпечують надзвичайно високу пропускну здатність без втручання оператора.

Переваги обладнання

• Широкий діапазон тестового навантаження (0,25 г - 62,5 кг)
• Готовий до випробувань пакет, включає: Алмаз Віккерса, сертифікований ASTM+DAkkS, і лінзи 5x / 20x / 50x
• Динамічна тестова револьверна головка з 8-позиційним пристроєм для зміни інструменту
• Програмне забезпечення Qpix Control2 з інноваційною функцією 3D
• Модульна активація функцій мікроскопії INSPECT
• Повністю автоматизовані, безпілотні цикли тестування та аналізу
• Керування осями XYZ з прямою оптичною системою вимірювання шляху (точність положення столу +/- 2 мкм)
• Тільки варіант A+: Камера для зображення зразка з автоматичним отриманням зображення (52 x 39 мм)

Методи випробувань та діапазон навантаження

Прилади для вимірювання твердості QATM точно проводять аналіз відповідно до всіх стандартних методів випробувань і охоплюють широкий спектр.

Повністю автоматизовані цикли випробувань з електронним управлінням забезпечують швидке і точне вимірювання твердості, а також швидку зміну методу і автоматичне визначення фокальної площини. З пакетом «Готовий до випробувань» можливі всі методи випробувань по Віккерсу в стандартному комплекті поставки.

Інтегровані перетворення

DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140

   Qness 60 M/A+/можливі всі методи випробувань за Віккерсом в стандартному комплекті поставки

✓ Qness 10 M/A+ в стандартному комплекті поставки від HV0,02 до HV10.

* не відповідає стандартам

Мікроскопія та аналіз з Qpix Inspect

Фазовий аналіз

• Автоматичне визначення розмірів об'єктів зображення
• Надає результати аналізу у вигляді відсоткової частки поверхні або номінальних значень поверхні у вигляді таблиць або діаграм

Визначення розміру частинок

DIN 9042, ASTM E-562

• Розмір частинок визначається методом лінійного або кругового перерізу
• Результати аналізу надаються у вигляді таблиць або діаграм
• Кола Абрамса, лінії Хейна, лінія Снайдера-Граффа

Вимірювання товщини шару

DIN EN ISO 1463

• Визначення товщини шару
• Напівавтоматичне вимірювання горизонтальних, вертикальних і радіальних шарів.

Вимірювання зварного шва

DIN EN ISO 5817

• Стандартизоване вимірювання та оцінка зварних швів
• Готові шаблони з усіма необхідними вимірювальними інструментами, такими як товщина горловини, посилення шва, глибина провару тощо.
• Автоматична оцінка хорошого/поганого стану та створення звітів

Революційна оптична система

Розроблена QATM система лінз власного виробництва встановлює нові стандарти. Окрім забезпечення кристально чистого зображення для вимірювання твердості, підсвічування Koehler використовує біле світлодіодне світло і закриття діафрагми з електроприводом, що забезпечує ідеальну контрастність навіть для зображень з великим збільшенням.

Досвідчені металурги погоджуються з тим, що якість зображення, яке забезпечує Qness 10 / 60 M, за всіма параметрами можна порівняти з якістю відомих складних мікроскопів. Сучасна концепція і нові лінзи в оптичній системі дозволяють приладу повністю відповідати навіть найсуворішим фізичним вимогам «визначення тестової системи» відповідно до DIN EN ISO6507-1/2:2018.

Найкраще з двох світів в одному пристрої

Максимальна універсальність

Неперевершений для випробувань одиничних зразків і обмежених серій виробів будь-якого розміру: Просте управління і додаткові опції для мікроскопії роблять QATM Qness 10/60 M унікальним, високоякісним та універсальним інструментом.

Цифровий перехесний слайд зі зворотнім зв'язком

Забезпечує послідовне попереднє визначення тестових програм з фіксованою кількістю тестових точок. При необхідності, також з ручним супортом, цифровим мікрометричним шпинделем і зворотним зв'язком по позиціонуванню - як для ручних прогресій CHD.

Новий метод випробовування по Роквеллу

На додаток до оптичних методів Віккерса, Кнупа і Брінелля, вимірювання по Роквеллу тепер можна проводити за допомогою нових мікротвердомірів. Для цього був розроблений спеціальний модуль для вимірювання по Роквеллу.

Вертикальна концепція з 2 осями Z

Розподіл вертикального руху по 2 осях має значні переваги. За допомогою першої осі Z здійснюється динамічне керування рухом, що дозволяє швидко і зручно позиціонувати індентор по відношенню до досліджуваної поверхні зі швидкістю до 30 мм/с. Додаткова друга вісь Z в системі QATM пропонує систему позиціонування з високою роздільною здатністю для більшої точності застосування навантаження та фокусування.

Передова технологія - Унікальна реалізація

ЗРАЗОК КАМЕРИ ЗОБРАЖЕННЯ

Не випадково більшість клієнтів QATM обирають версію «A+» з вбудованою камерою для аналізу зразків. За кілька секунд зображення зразка знімається додатковою камерою (поле зору 52 x 39 мм). Зображення забезпечує відмінну навігаційну підтримку в програмному забезпеченні, особливо в поєднанні з технологією DOUBLE-VIEW, і сприяє розширенню документації в автоматично складеному звіті про випробування.

ЗОБРАЖЕННЯ ЗРАЗКА З ВИСОКОЮ РОЗДІЛЬНОЮ ЗДАТНІСТЮ (HRI)

Якщо потрібні високоякісні зображення великих ділянок (наприклад, для вимірювання зварних швів), ділянку можна відсканувати за допомогою функції HRI. Програмне забезпечення Qpix Control 2 автоматично об'єднує окремі зображення в одне велике загальне зображення.

ТОЧНЕ ПОЗИЦІОНУВАННЯ І ВЕЛИКИЙ ПРОСТІР ДЛЯ ТЕСТУВАННЯ

Всі 3 осі в стандартній комплектації оснащені прямою оптичною системою вимірювання шляху. Осі і револьверну головку можна позиціонувати з точністю до 1,5 мкм, тому навіть тонкі шари або спеціальні тестові або аналітичні координати можна повторювати з високою точністю.

РІЗНІ ВИСОТИ ТЕСТУВАННЯ

Унікальна конструкція високодинамічної револьверної головки для зміни інструменту дозволяє розміщувати зразки на різній висоті в межах зони випробувань. Інноваційна технологія CAS захищає пристрій від зіткнень.

Досконалість у повній автоматизації

Тримачі зразків QATM розроблені для забезпечення максимальної пропускної здатності. Тестові столи для приладів класу «А+» мають достатньо місця для 8-кратного тримача зразків у стандартній комплектації; до двох тримачів можна використовувати паралельно з додатковим 300-міліметровим предметним склом.

Поводження зі зразками для індивідуальних та серійних випробувань

Інтегровані зразки

Надійне затискання зразків завдяки переробленому тримачу зразка з вбудованим обмежувачем навантаження спрощує центрування і позиціонування зразка. Пластина для зразків з кульовим шарніром затискає навіть ті зразки, які неможливо утримувати в горизонтальному положенні, щоб запобігти їх нахилу або ковзанню під час тестування. Доступні з 1, 4 або 8 позиціями утримання зразків і перехідними кільцями для широкого діапазону діаметрів зразків в метричній та дюймових системах.

Невбудовані зразки

В універсальному тримачі для зразків можна встановлювати компоненти практично будь-якої геометричної форми. Чотири затискних болта можуть бути встановлені в різних Т-подібних пазах.

Програмне забезпечення нового покоління

Інтуїтивно зрозуміле програмне забезпечення Qpix Control2 M-Version входить до комплекту кожного твердоміра Qness 10 / 60 M за Віккерсом / Кнупом / Брінеллем / Роквеллом і забезпечує складну функціональність, адаптовану до вимог напівавтоматичних приладів для вимірювання твердості. Чітко організоване управління партіями та ефективне використання шаблонів з широкого спектру проектів тестування, структурування результатів тестування і повний спектр довідкової інформації про випробування. Шаблони, які легко генеруються, містять всю необхідну інформацію про схеми випробувань, методи випробувань, назви зразків і дані полів користувача.

Три кроки до результату

1. Завантаження зразків

Машина автоматично переміщується на висоту тримача зразка.

2. Завантажувальний ряд

Автоприв'язка - швидке налаштування ряду: Перетягніть ряд тестових точок у потрібне положення. Функція послідовної автоматичної прив'язки автоматично коригує початкову точку тестового ряду.

3. Початок послідовності випробувань

Послідовність випробувань виконується відповідно до застосовних стандартів випробувань на твердість.

Стандартні функції

Додаткові функції Мікроскопія та аналіз

2D/3D діаграма твердості

Додатковий програмний модуль «2D/3D діаграма твердості» є ідеальним помічником для детального визначення розподілу твердості по всьому перерізу, особливо для термооброблених матеріалів. Це надзвичайно важливо при дослідженні матеріалів, а також при випробуванні зварних швів або при аналізі пошкоджень.

1. Створити область

2. Визначте сітку

3. Відображення у форматі 2D

Відображення у 3D

Однорідна діаграма розподілу твердості по перерізу дроту

Структура тестових точок на зразку без шару

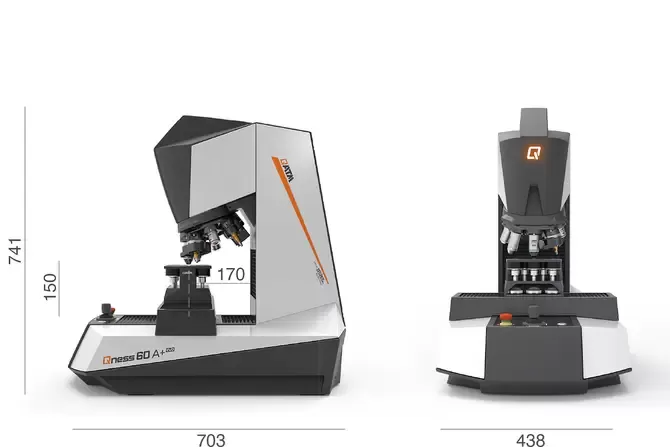

Технічна характеристика
