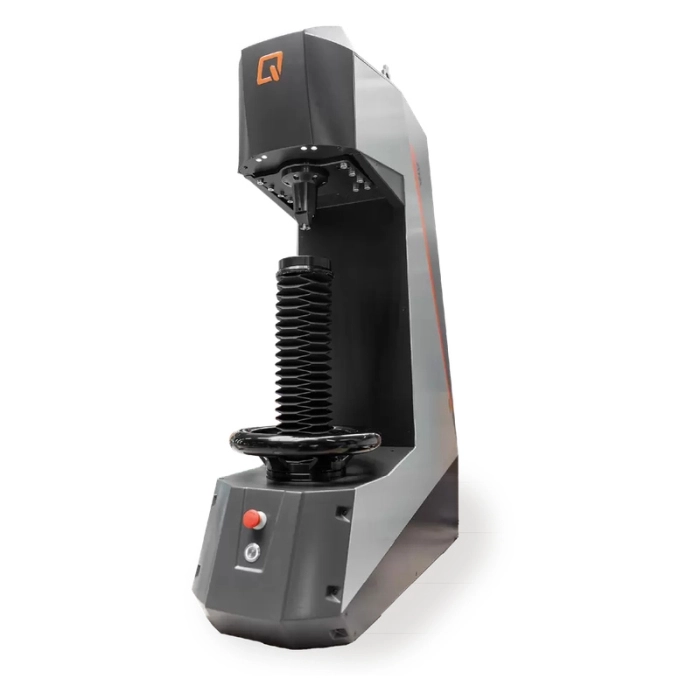

DCM 1000 — твердомір для прямого вимірювання глибини зміцненого шару CHD
QATM DCM 1000 — спеціалізований твердомір для прямого визначення глибини зміцненого шару CHD та контролю поверхневої твердості металевих зразків. Метод прямого вимірювання дає змогу відмовитися від тривалої підготовки полірованих поперечних шліфів і значно прискорити контроль зразків.
Глибина зміцненого шару визначається протягом однієї хвилини. Така технологія створює можливість стовідсоткового контролю партії та дозволяє швидко, без руйнування зразка, встановити наявність неоднорідного розподілу твердості у його поверхневій зоні.
Крім прямого визначення CHD, твердомір QATM DCM 1000 підтримує всі методи випробування за Роквеллом відповідно до стандартів DIN EN ISO та ASTM. Результати вимірювання глибини зміцненого шару оцінюються за допомогою спеціального програмного забезпечення за принципом систем Briro E.
Основні переваги QATM DCM 1000
- пряме вимірювання глибини зміцненого шару CHD;
- контроль поверхневої твердості металевих зразків;
- визначення глибини зміцненого шару протягом однієї хвилини;
- відсутність потреби у виготовленні полірованого поперечного шліфа;
- можливість стовідсоткового контролю партії;
- швидке неруйнівне визначення неоднорідності твердості у поверхневій зоні;
- підтримка всіх методів Роквелла згідно з DIN EN ISO та ASTM;
- програмне оцінювання результатів вимірювання CHD;
- перехресний лазер для визначення точки випробування;
- можливість підключення сканера штрихкодів і QR-кодів.

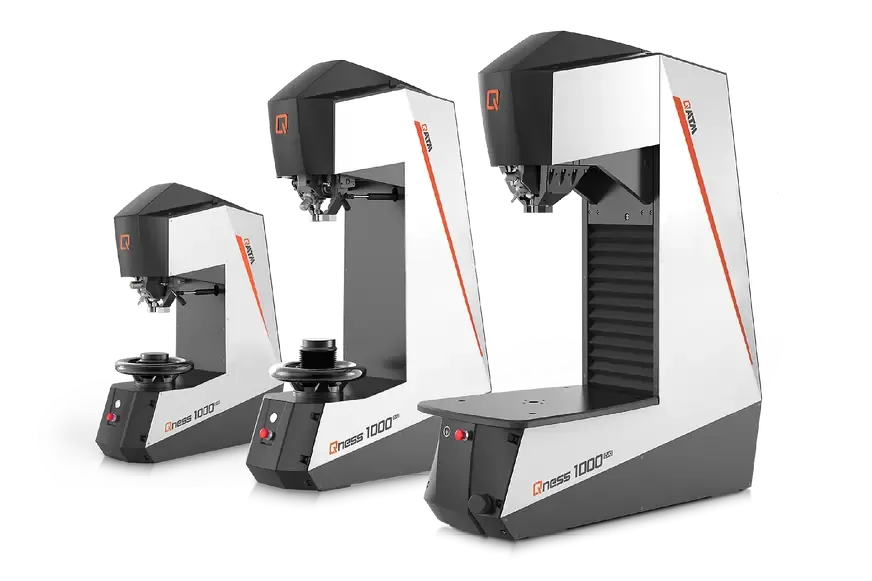

Версії твердоміра QATM DCM 1000
| Модель | Конструктивне виконання | Висота випробування |
|---|---|---|
| DCM 1000 CS | Шпиндель і регульований за висотою випробувальний стіл | 175 мм |
| DCM 1000 C | Шпиндель і регульований за висотою випробувальний стіл | 395 мм |
| DCM 1000 E | Великий випробувальний стіл та випробувальна головка з електричним переміщенням | 450 мм |
Технічні характеристики QATM DCM 1000
| Принцип вимірювання | Пряме вимірювання CHD і контроль поверхневої твердості |
| Еквівалент методу | Відповідає попередньому методу Briro E |
| Визначення CHD | Пряме випробування без підготовки полірованого поперечного шліфа |
| Методи випробування твердості | Усі методи Роквелла відповідно до DIN EN ISO та ASTM |
| Висота випробування DCM 1000 C | 395 мм |
| Виліт | 220 мм |
| Оцінювання результатів | За допомогою програмного забезпечення за принципом систем Briro E |
| Керування | Стандартна ПК-версія з монітором |
| Гранична твердість для визначення CHD | 525, 550 або 600 |
| Діапазон вимірювання глибини CHD | Від 0,2 до 1,4 мм для CHD 525, CHD 550 і CHD 600 |
| Позиціонування точки випробування | Перехресний лазер |
| Передавання даних | Інтерфейси підключення даних |
| Ідентифікація зразків | Сканер штрихкодів і QR-кодів |
| Додаткове оснащення | Підставка, приладдя, призми та випробувальні столи доступні за запитом |
Застосування QATM DCM 1000
Твердомір QATM DCM 1000 застосовується для прямого визначення глибини зміцненого або цементованого шару, контролю поверхневої твердості та випробування металевих зразків за методами Роквелла. Прилад дає змогу швидко контролювати велику кількість зразків без їх розрізання та складної підготовки полірованих поперечних перерізів.
