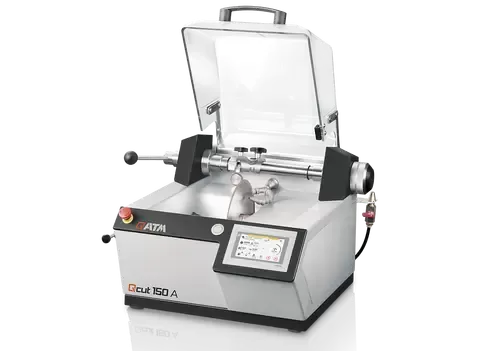

Прецизійний відрізний верстат QCUT 150 A
Артикул: QCUT 150 A
Qcut 150 A - це універсальний прецизійний відрізний верстат, який використовується з відрізними дисками діаметром до 203 мм / 8 дюймів.
Компактна настільна модель виконує як автоматичне, так і ручне різання за допомогою ергономічного важеля. Опціональний затискний важіль із вбудованим датчиком сили забезпечує різання з малою деформацією завдяки точній швидкості подачі з регульованим навантаженням.
Переваги відрізного верстату Qcut 150 A
- До 5 різних режимів: ручний, автоматична подача, подача з регульованим навантаженням, режим шліфування, різання з приставкою столу (залежно від конфігурації верстата)
- Ручне поперечне подавання
- Функція зонного різання
- Доступні 4 різних системи охолодження
- Пристрій очищення і заточування диска
- Інтуїтивне програмне забезпечення QATM з вбудованою базою даних
Особливості

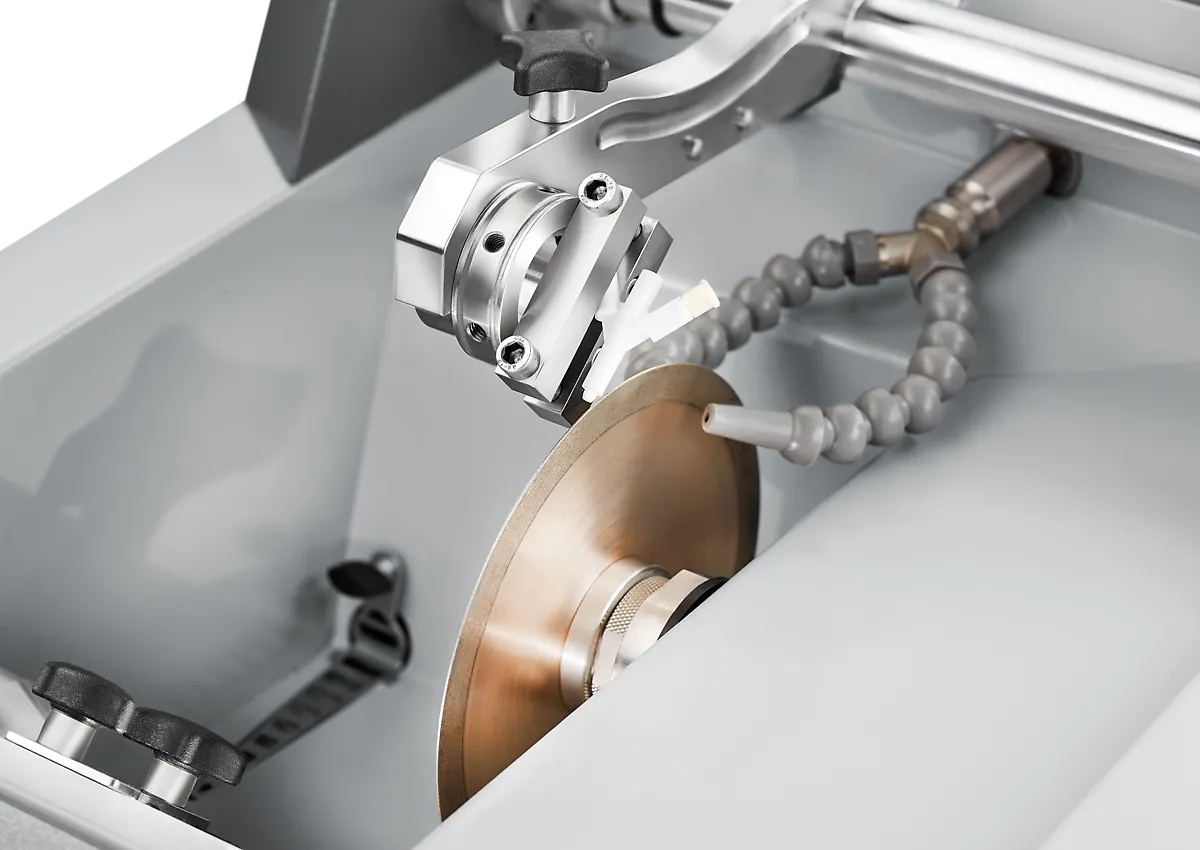

| КОНТРОЛЬОВАНЕ ЗУСИЛЛЯМ РІЗАННЯ
Сила різання точно контролюється вбудованим датчиком сили. Він підтримує постійне навантаження, автоматично регулюючи швидкість подачі протягом усього процесу різання. |
|
| ЗОНОВЕ РІЗАННЯ
|

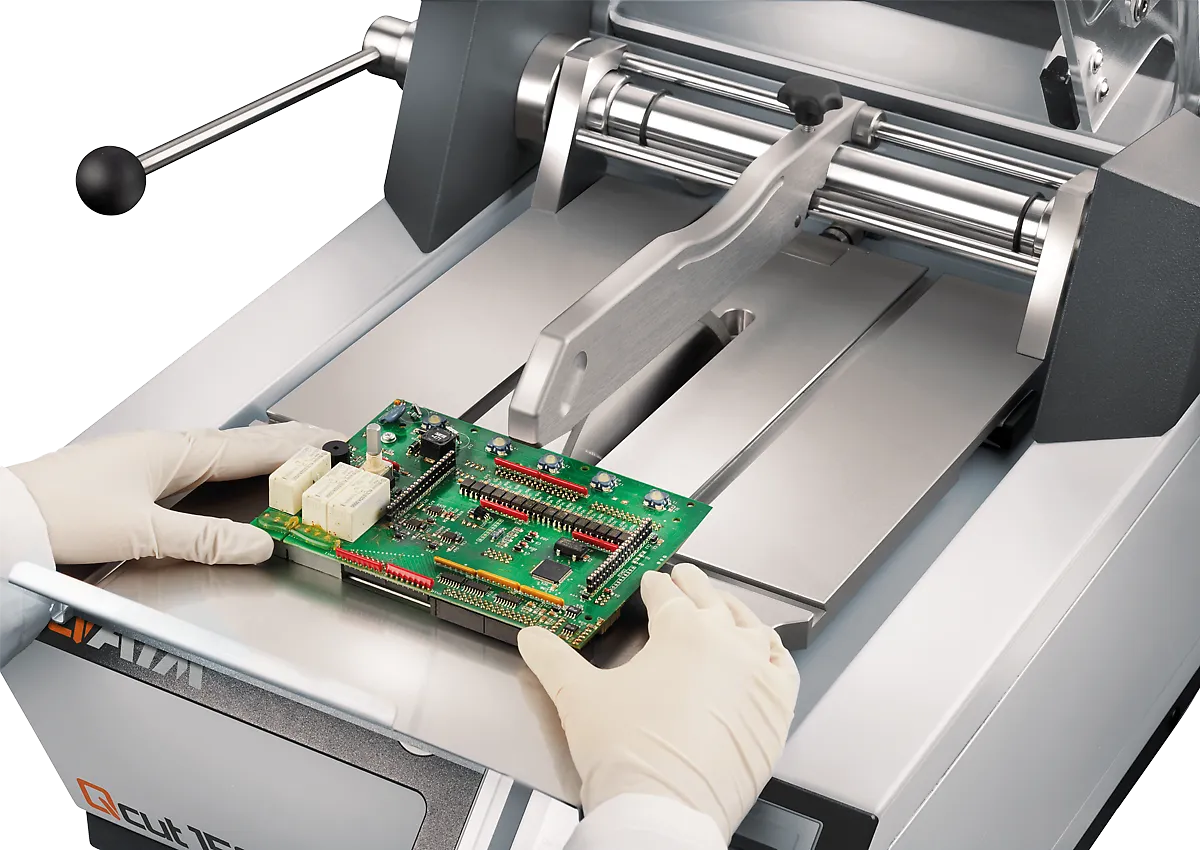

| ПРИСТАВКА ДО СТОЛУ
За допомогою безінструментальної настільної насадки можна швидко розрізати друковані плати, пластинчастий матеріал або великі зразки вручну. |
|
| СКОРОЧУЄ ПОДАЛЬШІ ПРОЦЕСИ ШЛІФУВАННЯ
Використання адаптивної осі обертання призводить до ще більш рівномірного розрізу і зменшує ризик биття відрізного диска. Це зменшує навантаження, необхідне для подальшого плоскопаралельного шліфування зразка. |

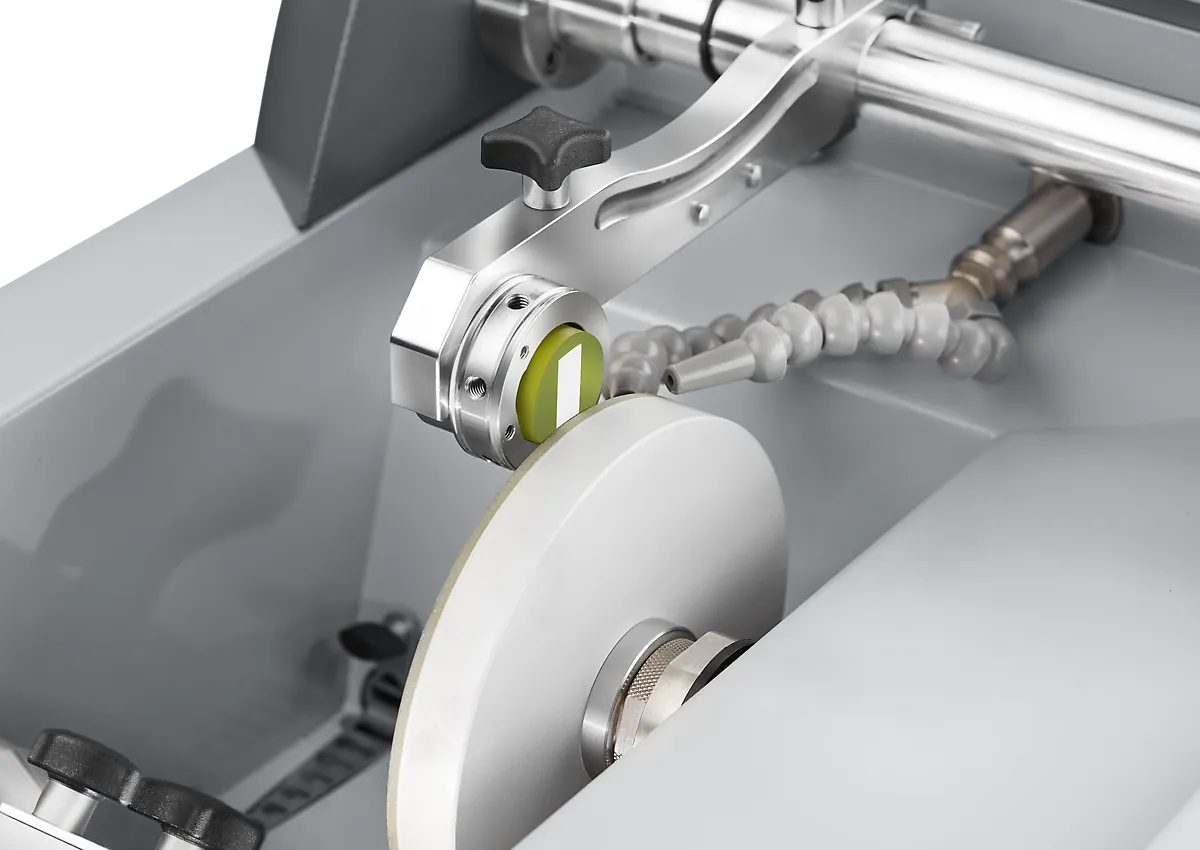

| РЕЖИМ ШЛІФУВАННЯ
У режимі шліфування зразки можна шліфувати за допомогою чашкового диска вручну або в напівавтоматичному режимі (підготовка зразка). |
|
Широкий вибір затискних пристроїв
За допомогою відповідного затискного інструменту з широкого асортименту аксесуарів можна зручно затискати в розкрійному верстаті вмонтовані або не вмонтовані зразки розміром до Ø 40 мм.
Більші зразки, як-от друковані плати та пластини, можна швидко та вручну розрізати за допомогою стільниці, яка встановлюється без додаткових інструментів.
Технічна характеристика прецизійний відрізний верстат QCUT 150 A
| Відрізний диск | ø 75 - 203 мм/8" |
| Варійована швидкість | 150 - 3000 об/хв |
| Макс. ріжуча здатність | ø 40 мм |
| Розмір валу | ø 12.7 мм |
| Змінна регульована сила різання, що регулюється | 0 - 10 Н |
| Подача | 0,01 - 20 мм/с (автоматичний) |
| Рух по осі Y (вертикальний рух столу) | 120 мм (вручну / автоматично) |
| Ручна вісь Z (паралельне різання) | 25 мм (ручне) |
| Точність положення за віссю Z | 0,005 мм |
| Потужність мотору | 0,37 кВт (S1) |
| Споживана потужність | 0.75 кВА |
| Габарити Ш х В х Гл | 545 x 391 x 566 мм |
| Вага верстату | ~ 45 кг (залежить від обладнання) |
