Ріжучий робот QCUT 600 BOT
Артикул: QCUT 600 BOT
Qcut 600 BOT - це повністю автоматичний відрізний робот з макс. 5 осями для використання відрізних дисків розміром до 610 мм / 24".
Відрізний робот Qcut 600 BOT відкриває нові можливості завдяки 5 осям (X-, Y-, Z-, B-, C-вісь), а великий робочий стіл (Ø 600 мм) відкриває нові можливості застосування. Автоматичне переміщення (вісь X) і поперечне різання (вісь Y) досягають швидкості до 80 мм/сек завдяки високодинамічним приводам.
Поворотний стіл (вісь В) має діапазон повороту 360° і може бути модульно розширений додатковою поворотною віссю (вісь С - діапазон повороту комбінованих осей: вісь В: 200° / вісь С 360°).
Захисний кожух відрізного диска рухається паралельно під час різання, що збільшує ріжучу здатність відрізного диска. Великі розсувні та бічні двері із запобіжним блокуванням під час руху відрізного диска забезпечують найкращий доступ до великого столу машини.
Рециркуляційне охолодження та автоматичне централізоване змащення інтегровані в корпус верстата з міцної сталевої конструкції. Qcut 600 BOT також може бути оснащений системою стрічкових фільтрів як альтернативою системі рециркуляційного охолодження.
Переваги обладнання
- Найвищий ступінь автоматизації з динамічним вимірюванням відрізного диска та автоматичним регулюванням параметрів різання
- Візуальне меню для легкого програмування
- За один прохід можна відрізати будь-яку кількість відрізів з різними елементами
- Спрощення складних послідовностей різання - обертання столу верстата усуває необхідність трудомісткого повторного закріплення деталей (запатентовано)
- Можливість розширення за допомогою додаткової осі обертання, яка може бути адаптована модульно
- Необмежені можливості затиску завдяки індивідуальним рішенням
- Широкий доступ до камери обробки
Особливості
ІНТУЇТИВНО ЗРОЗУМІЛЕ ТА ПРОСТЕ КЕРУВАННЯ
Функція "навчання" забезпечує зручне для користувача програмування позицій різання шляхом наближення до окремих позицій. Багатопозиційний процес MPP забезпечує одночасне позиціонування та автоматичний запуск різних компонентів на затискному столі. Це усуває необхідність у трудомісткому повторному закріпленні деталей.
АВТОМАТИЧНЕ ВИМІРЮВАННЯ ВІДРІЗНОГО ДИСКА
Динамічне вимірювання відрізного диска забезпечує відтворювані результати різання з незмінною якістю. Завдяки автоматичному контролю поточного діаметра відрізного диска параметри різання регулюються після кожного розрізу так, щоб швидкість і глибина різання залишалися постійними.
ОПТИМІЗАЦІЯ РІЗАННЯ
Для оптимізації якості різання верстат автоматично виявляє локальні особливості матеріалу, наприклад, загартовані ділянки, і регулює швидкість подачі залежно від сили різання. Під час початку нового виконання операції різання деталь автоматично розпізнається і наближається до неї на зниженій швидкості (контроль плавного пуску).
ДИСТАНЦІЙНЕ ОБСЛУГОВУВАННЯ
Пряма діагностика несправностей і онлайн підтримка від QATM можуть бути надані через VPN-з'єднання з використанням існуючого високошвидкісного інтернет-з'єднання.
Додаткова вісь обертання
Необмежена можливість затиску
Модульна вісь С на столі відкриває нові можливості для точного позиціонування складних деталей. Запатентоване рішення комбінованих поворотних осей усуває необхідність трудомісткого перезакріплення і використання додаткових затискних інструментів.

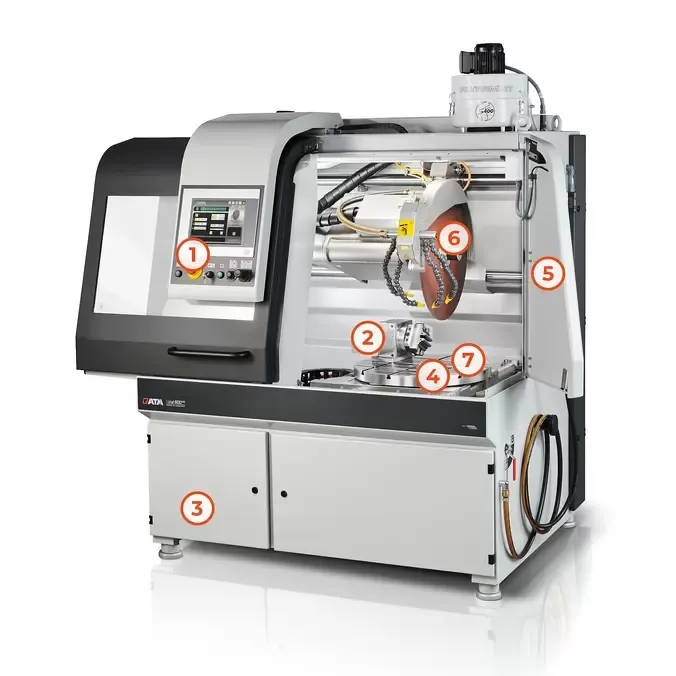

Робота без обмежень
1. Ергономічна панель управління
- Великий 12,1-дюймовий сенсорний TFT-дисплей
- Два джойстики для ручного керування
- Розсувний дисплей забезпечує чітку роботу
2. Додаткова вісь обертання С
- Діапазон повороту макс. 360°
- Модульно з'ємна вісь обертання
- Можливість затиску може бути індивідуально розширена за допомогою токарного затискного патрона або інших затискних пристроїв
3. Міцний корпус машини
- З вбудованим рециркуляційним охолодженням і автоматичним централізованим змащенням
4. Великий стіл верстата
- Точне позиціонування та фіксація осей без вібрації в процесі різання
- Діаметр: 600 мм
- Вантажопідйомність: 150 кг
- Хід: X/Z-вісь: 550 мм
5. Бічні дверцята
- Поворотні дверцята для вільного доступу до ріжучої камери
- Можливість заміни відрізного диска
6. Автоматичне вимірювання відрізного диска
- Динамічне налаштування параметрів різання для оптимальних результатів
- Ідеальне використання простору різання завдяки інноваційній поперечній подачі через поворотний кронштейн
7. Вісь обертання В
- Обертання на 360°
- Діапазон обертання з комбінованою віссю С 200°
- Точність позиціонування: ±0,1°.
Технічна характеристика
| Робочий диск | до ø 610 мм / 24" |
| Максимальна глибина зрізу відрізного диска | 244 мм (відрізний диск ø 610 мм) |
| Розмір фланця кріплення диска | ø 32 / 40 мм |
| Переміщення по осі X автоматичне | 550 мм |
| Переміщення по осі Y автоматичне | 360 мм |
| Рух по Z-осі автоматичний | 550 мм |
| Прецизійна вісь Z | 0,1 мм |
| Вісь В | 4 осі: 360°
5 осей: 200 |
| Вісь С | 4 осі: -
5 осей: 360° |
| Стіл | ø 600 мм, нержавіюча сталь |
| Т-подібний паз | 12 мм |
| Швидкість | змінна 1000 - 2400 об/хв |
| Потужність приводу (основний привід) | 15 кВт, S1 |
| Споживана потужність | 30 кВА |
| Габарити ШхВхГл | 1640 x 2200 x 1480 мм |
| Вага | приблизно 1600 кг (залежить від обладнання) |
