Скануючі електронні мікроскопи GeminiSEM

FE-SEM для найвищих вимог до субнанометрових зображень, аналітики та гнучкості зразків

ZEISS GeminiSEM - це зображення з субнанометровою роздільною здатністю, що не вимагає особливих витрат. Ці FE-SEM ( скануючі електронні мікроскопи з польовою емісією) поєднують в собі досконалість у зображенні та аналітиці. Інновації в електронній оптиці та нова конструкція камери дозволяють отримати переваги від кращої якості зображень, зручності використання та гнучкості. Знімайте субнанометрові зображення при напрузі нижче 1 кВ без імерсійного об'єктива. Відкрийте для себе три унікальні конструкції електронної оптики ZEISS Gemini.

• Ідеально підходить для основних об'єктів - ZEISS GeminiSEM 360
• Забезпечення ефективного аналізу - ZEISS GeminiSEM 460
• Новий стандарт для зображення поверхонь - ZEISS GeminiSEM 560

GeminiSEM 360

GeminiSEM 360 - ідеальний інструмент для Вашої основної лабораторії, що забезпечує максимальну універсальність для матеріалознавства, медико-біологічних наук та промисловості. Завдяки електронно-оптичній колонці Gemini 1 він забезпечує високу роздільну здатність зображень і аналітику в найширшому діапазоні застосувань і типів зразків.

Скористайтеся перевагами поверхнево чутливої мікроскопії та збирайте інформацію при низькій напрузі або високому струмі датчика. Відкрийте для себе переваги виявлення Inlens, NanoVP, контекстного перегляду зображень або сегментації на основі штучного інтелекту.

• Ваш інструмент для гнучкого аналізу зразків
• Неперевершений користувацький досвід
• Виняткове розширення можливостей

GeminiSEM 460

• Використовуйте високу роздільну здатність та високий струм
• Індивідуальні, автоматизовані робочі процеси
• Ваш шлях до ще більших можливостей

GeminiSEM 560

GeminiSEM 560 піднімає планку чутливого до поверхні, без спотворень, з високою роздільною здатністю зображення і дозволяє легко отримувати зображення при напрузі нижче 1 кВ. Представляємо Gemini 3 і його новий електронно-оптичний двигун Smart Autopilot, який забезпечує найвищу роздільну здатність в сімействі при будь-яких умовах роботи.

Вивчіть новий стандарт для сканування поверхні: сканування без магнітного поля з роздільною здатністю до 1 нм при напрузі нижче 1 кВ без зміщення або монохроматизації зразка, Gemini 3 з новим електронно-оптичним двигуном Smart Autopilot, пошук оптимальних умов роботи - та багато іншого.

• Новий стандарт у візуалізації поверхонь
• Інтегровані експертні знання
• Відчуйте унікальний контраст

Технологія, що стоїть за електронною оптикою Gemini

Gemini 1

Все, що ви завжди хотіли знати про фундаментальні основи

Польові емісійні мікроскопи призначені для отримання зображень з високою роздільною здатністю. Ключовим елементом польової емісійної SEM є її електронно-оптична колонка. Gemini забезпечує чудову роздільну здатність на будь-яких зразках, особливо при низькій прискорюючій напрузі, для повного і ефективного виявлення, а також простоту в експлуатації.

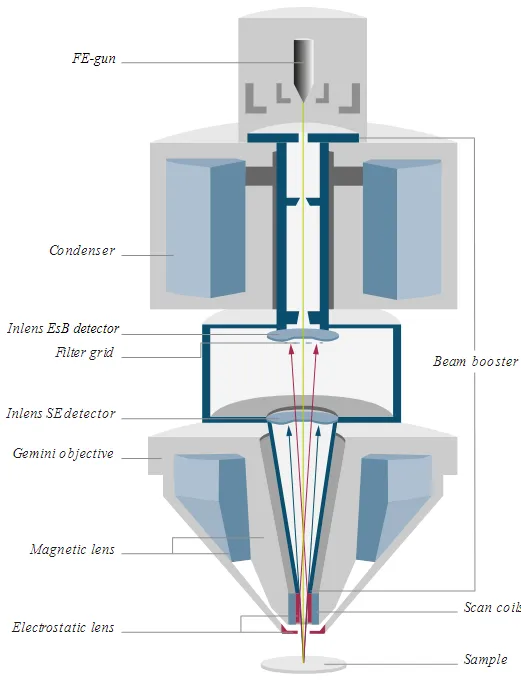

Оптика Gemini характеризується трьома основними компонентами:

• Конструкція об'єктива Gemini поєднує в собі електростатичне і магнітне поле, щоб максимізувати оптичні характеристики, одночасно зменшуючи вплив поля на зразок до мінімуму. Це забезпечує відмінне зображення навіть на складних зразках, таких як магнітні матеріали.
• Технологія Gemini beam booster, вбудоване уповільнення променя, гарантує малі розміри зонда і високе співвідношення сигнал/шум.
• Концепція виявлення Gemini Inlens забезпечує ефективне виявлення сигналу шляхом паралельного виявлення вторинних (SE) і зворотно-розсіяних (BSE) електронів, мінімізуючи час отримання зображення.

Переваги для ваших застосувань:

• Довготривала стабільність вирівнювання SEM і легке регулювання всіх параметрів системи, таких як струм зонда та напруга прискорення.
• Отримуйте зображення без спотворень і з високою роздільною здатністю за допомогою оптики без магнітного поля.
• Отримуйте інформацію виключно з верхнього шару ваших зразків за допомогою детектора Inlens SE, який створює зображення за допомогою дійсно поверхнево чутливих електронів SE 1.
• Отримайте справжній контраст матеріалу при дуже низькій напрузі за допомогою концепції детекції детектора Inlens EsB.

Gemini 2

Отримайте вигоду від швидкої аналітики

Всебічна характеристика будь-якого зразка вимагає високої продуктивності при візуалізації та аналізі. Крім того, сучасні користувачі очікують, що налаштування і поводження з приладом буде простим. Оптика Gemini 2 відповідає цим вимогам.

Плавне перемикання між зображеннями високої роздільної здатності та аналітикою

• GeminiSEM 460 поставляється з оптикою Gemini 2 з подвійним конденсором.
• Плавно регулюйте силу струму променя, одночасно оптимізуючи розмір плями.
• Плавне перемикання між зображеннями з високою роздільною здатністю - при низькому струмі пучка - та аналітичними режимами - при високому струмі пучка.
• Ви економите час і зусилля, тому що не потрібно перенаправляти промінь після зміни параметрів зображення.

Залишайтеся мобільними та працюйте ефективно

• Залишайтеся гнучкими: використовуйте найвищу щільність струму пучка для візуалізації та аналізу з високою роздільною здатністю як при низькому, так і при високому струмі пучка, незалежно від того, яку енергію пучка ви обираєте.
• Ваш зразок не буде піддаватися впливу магнітного поля: отримуйте EBSD-зображення без спотворень і з високою роздільною здатністю у великому полі зору.
• Нахиляйте зразок без впливу на електронно-оптичні характеристики. Легко візуалізуйте навіть магнітні зразки.
• Виберіть режим зменшення заряду, який найкраще підходить для вашого зразка: локальна компенсація заряду, змінний тиск в камері або NanoVP.

Gemini 3

Зображення нижче 1 кВ - інтегровані експертні знання

Оптика Gemini 3 оптимізована для роздільної здатності при низьких і дуже низьких напругах, а також для підвищення контрастності. Вона забезпечує максимальну роздільну здатність за будь-яких умов роботи від 1 кВ до 30 кВ і складається з двох компонентів, які працюють синергетично: лінзи Nano-twin і Smart Autopilot, нового електронно-оптичного двигуна. Додатковими технологічними характеристиками є режим високої роздільної здатності пістолета та опціональне тандемне гальмування.

Режими роздільної здатності - як побачити більше деталей

Більше деталей і більше сигналу виявлення для ваших SEM-зображень завдяки двом режимам. У режимі пістолета високої роздільної здатності зменшене поширення енергії первинного променя мінімізує ефект хроматичної аберації, що дозволяє використовувати зонди ще меншого розміру. У режимі тандемного уповільнення на зразок подається напруга уповільнення. Це дозволяє ще більше поліпшити роздільну здатність нижче 1 кВ і підвищити ефективність виявлення діодного детектора зворотного розсіяння.

Лінза Nano-twin забезпечує:

• Субнанометрову роздільну здатність при низьких та наднизьких напругах з відмінною ефективністю виявлення сигналу.
• Втричі менші аберації лінзи при низьких кВ порівняно зі стандартною лінзою Gemini, що призводить до втричі меншого магнітного поля на зразку, порядку 1 мТл.
• Оптимізована геометрія та розподіл електростатичного та магних полів.
• Посилений сигнал детектора Inlens в умовах низької напруги.
• Ці характеристики забезпечують можливість субнанометрової візуалізації при напрузі нижче 1 кВ без занурення зразка в електромагнітне поле.

Як це працює:

• Інтелектуальний автопілот оптимізує траєкторії електронів через колонку, забезпечуючи найвищу можливу роздільну здатність при кожній прискорювальній напрузі.
• Автоматичні функції забезпечують плавний перехід без вирівнювання у всьому діапазоні збільшень від 1× до 2 000 000× і 10-кратне збільшення поля зору, що дозволяє зобразити 13-сантиметровий об'єкт в одному кадрі.
• Зберігач кадрів 32k × 24k у поєднанні з новим режимом огляду забезпечують щільність пікселів без зшивання в неперевершеному полі зору.

Застосування в матеріалознавстві

Типові завдання і застосування

• Зображуйте та аналізуйте будь-які реальні зразки без особливих зусиль, на великих площах або з субнанометровою роздільною здатністю.
• Досліджуйте приклади з нанонауки, інженерних та енергетичних матеріалів, а також матеріалів, полімерів і каталізаторів, створених на основі біотехнологій.
• Дізнайтеся, як GeminiSEM допоможе Вам всебічно охарактеризувати Ваш зразок.

Примітка: Структуровані золоті тромбоцити, дослідження плазмонних ефектів, GeminiSEM 560, BSD. Зображення: люб'язно надано Університетом Штутгарта, Німеччина.

Мікроскопічні рішення для промисловості

Типові завдання та застосування

• Аналіз дефектів механічних, оптичних та електронних компонентів
• Аналіз руйнування та металографія
• Характеристика поверхні, мікроструктури та пристроїв
• Склад та фазовий розподіл
• Визначення домішок і включень

Примітка: Поперечний переріз літійно-іонної батареї.

Застосування в електроніці та напівпровідниках

Типові завдання та застосування

• Аналіз конструкції та бенчмаркінг
• Пасивний контраст напруги
• Аналіз поверхні
• Вимірювання електронних властивостей за допомогою зондування
• Вибір місця для проведення ТЕМ

Примітка: Детектор aBSD при високій EHT (тут при 30 кВ) показує глибоко занурені структури, такі як затвори FinFET, вольфрамові пробки і олов'яні підкладки (вставка) з винятковою роздільною здатністю і контрастністю.

Застосування в медико-біологічних науках

Типові задачі та застосування

• Характеристика топології
• Візуалізація чутливих, непровідних, газовиділяючих або низькоконтрастних зразків
• Візуалізація ультраструктури клітин, тканин тощо з високою роздільною здатністю
• Візуалізація дуже великих ділянок, таких як серійні зрізи або грані блоків

Примітка: Вірус SARS-CoV-2, культура, інактивований, негативно забарвлений, GeminiSEM 560, aSTEM, HAADF/BF.
