Універсальні трубчасті печі TF до 1600°C
Артикул: TF
У новій серії універсальних трубчастих печей TF Carbolite Gero Carbolite Gero об'єднали високоякісні нагрівальні елементи та інноваційну конструкцію теплоізоляції для досягнення першокласних експлуатаційних характеристик, зниження температури корпусу та енергоспоживання.
Моделі TF спроектовані для забезпечення гнучкості. Можливо використовувати адаптери для різних діаметрів знімних робочих трубок, і водночас самі робочі трубки можна легко замінити на такі, що відповідають тій чи іншій фізичній або хімічній вимозі процесу.
Робочі трубки з додатковими комплектами дають змогу працювати в регульованому газовому середовищі або вакуумі.
Макс. температура
1100, 1200, 1600°C
Довжина зони нагріву
150, 180, 300, 450, 600, 800, 1000, 1200 мм
Орієнтація
Усі моделі доступні в горизонтальному або вертикальному виконанні
Ø печи
32, 60, 100, 125 мм
Кількість зон нагріву
1 зона або 3 зони
Провідні технології термообробки
Нові високоякісні трубчасті печі від Carbolite Gero було розроблено за найвищими стандартами, вони поєднують у собі новітні технологічні розробки, елегантний сучасний дизайн і міцну конструкцію з високоякісними компонентами.
Високоякісні нагрівальні елементи
- Тривалий термін експлуатації нагрівальних елементів
- Висока швидкість нагрівання та охолодження
- Відмінна однорідність температури по всій довжині нагрівання
Високоякісна теплоізоляція
- Низьке енергоспоживання
- Низька зовнішня температура корпусу печі
- Тривалий термін експлуатації
Відмінна рівномірність температури: гарячий матеріал
Асортимент трубчастих печей Carbolite Gero може похвалитися різноманітними технічними особливостями, які дозволяють максимально збільшити нагріту довжину печі, гарантуючи, що якомога більша частина робочої труби буде нагріта до заданої температури. До них відносяться нагрівальні елементи, рівномірно розподілені по робочій трубі, і низька теплова масова ізоляція.
Для досягнення максимально можливої довжини нагрівання наші 3-зонні моделі мають підвищену потужність на кінцях печі, що забезпечує найкращу рівномірність температури по всьому робочому об'єму.
Поєднання печі з пакетами робочих труб, які включають теплоізоляційні заглушки або радіаційні екрани, допомагає запобігти тепловим втратам з кінців робочих труб. Carbolite Gero важко перевершити, коли мова йде про рівномірний розподіл тепла!
Контроль температури та комунікації
Трубчасті печі серії TF у стандартній комплектації оснащені портом зв'язку Ethernet і програмованим контролером на 24 сегменти:
- Однозонні трубчасті печі оснащуються контролером Carbolite Gero EPC3016P1
- Трьохзонні трубчасті печі оснащуються контролером із сенсорним екраном Carbolite Gero СС-T1
Опції
- Функція захисту від перегріву (рекомендується для захисту цінних зразків і для печей з автоматичним керуванням); Моделі з температурою 1600°C обладнані цією опцією в стандартній комплектації
- Доступна низка складних цифрових контролерів, багатосегментних програматорів і реєстраторів даних із цифровими інтерфейсами зв'язку. - Більше інформації.
Швидке нагрівання
Трубчасті печі Carbolite Gero оснащені високоякісними нагрівальними елементами, призначеними для швидкого нагрівання.
Оптимізуйте час роботи в лабораторії, прискоривши процеси термообробки!
Точні вимірювання температури проводяться в випробувальній лабораторії Carbolite Gero і доступні для всіх моделей.
Монтажні конфігурації
Ця серія трубчастих печей поставляється в одній з двох стандартних монтажних конфігурацій.
- При довжині нагрівання до 600 мм корпус печі монтується зверху на блок управління. Корпус печі можна легко від'єднати і відокремити для дистанційного керування.
- При довжині нагрівання 800 мм і більше корпус печі і блок управління завжди відокремлені.
Обидві конфігурації включають 2-метровий кабель (печі з діаметром 125 мм з вилкою і розеткою) між корпусом печі і блоком управління. Така гнучка конструкція дозволяє легко переобладнати піч під інші варіанти монтажу, наприклад, на вертикальній стійці, монтажному кронштейні або всередині витяжної шафи.
КОРПУС ПЕЧІ НАД БЛОКОМ УПРАВЛІННЯ
Конфігурація для нагрівання довжиною до 600 мм
ЗНІМНИЙ КОРПУС ПЕЧІ
Легке переобладнання на додаткові монтажні схеми
КОРПУС ПЕЧІ ТА ОКРЕМИЙ БЛОК УПРАВЛІННЯ
Конфігурація для нагрівання довжин від 800 мм і вище
ОПЦІЯ: ВЕРТИКАЛЬНА СТІЙКА
Вертикальна монтажна стійка для корпусу печі
ОПЦІЯ: МОНТАЖНИЙ КРОНШТЕЙН
Використовується для кріплення корпусу печі до обладнання замовника

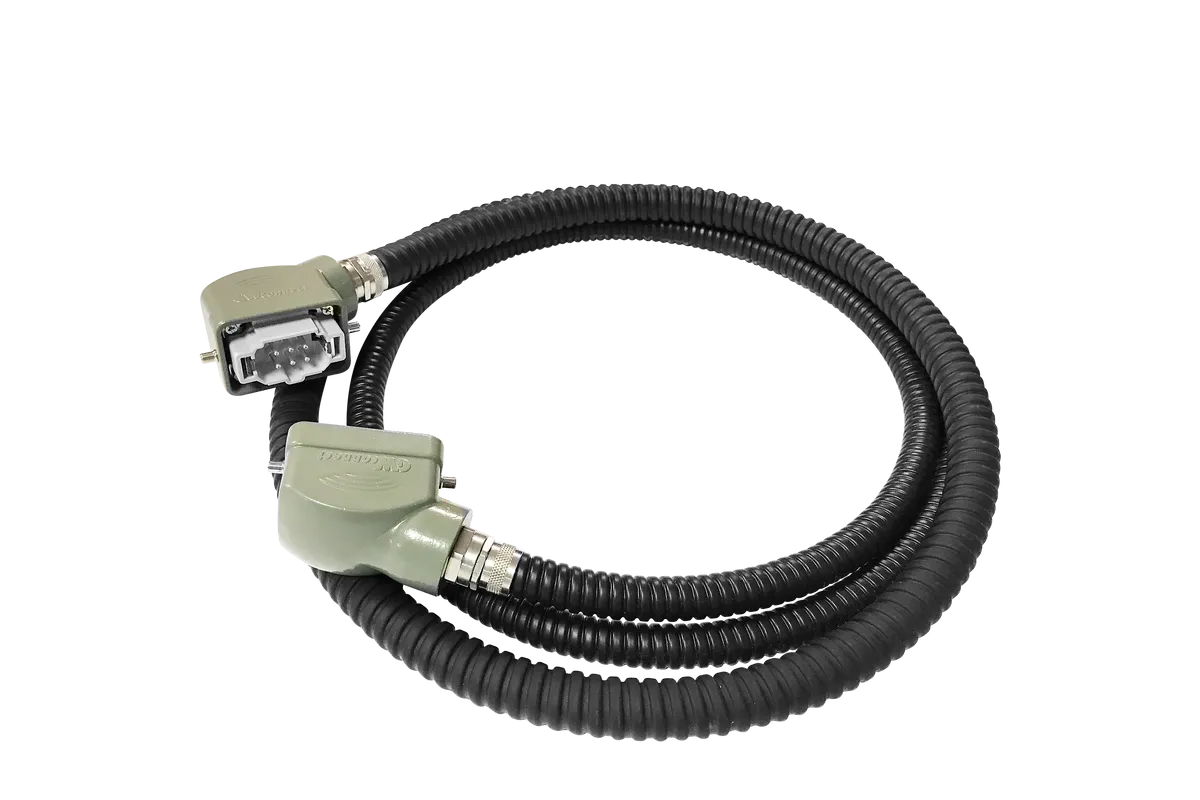

ОПЦІЯ: ПОДОВЖУВАЧ КАБЕЛЮ 4 М
Подовжувач довжиною 4 м дозволяє збільшити відстань між корпусом печі та блоком керування до 6 м (моделі з діаметром 125 мм включають штепсельну вилку та розетку)
Низьке споживання енергії
Нові трубчасті печі Carbolite Gero дуже енергоефективні. Їх високоякісна теплоізоляція забезпечує довговічність, низьку температуру корпусу і, перш за все, надзвичайно низьке енергоспоживання.
Використання трубчастої печі Carbolite Gero знижує витрати на електроенергію, а також зменшує вуглецевий слід.
ДО 50% МЕНШЕ ЕНЕРГІЇ!
ПОРІВНЯННЯ З АНАЛОГІЧНИМ ПРОДУКТОМ КОНКУРЕНТІВ
Енергоспоживання для зразкової моделі Carbolite Gero TF1 12/60/600 (червоного кольору) та еквівалентного продукту конкурента (жовтого кольору); виміряно при кожній температурі після 2 годин роботи.
Обладнання для модифікованої атмосфери та вакууму
Трубчасті печі Carbolite Gero можуть бути оснащені багатьма різними опціями для роботи в умовах модифікованої атмосфери та/або вакууму.
Опції
- Ряд додаткових робочих трубок, торцевих ущільнень і повних пакетів робочих трубок
- Вакуумні пакети з вибором пластинчато-роторних або турбомолекулярних насосів
- Модулі для інертних газів дозволяють використовувати до 3 інертних газів (доступні з ручним або автоматичним керуванням)
- Лабораторна система газової безпеки для безпечної роботи з воднем при температурі вище 750 °C
Низька температура корпусу
Трубчасті печі Carbolite Gero розроблені з думкою про безпеку користувача.
Міцна конструкція і високоякісна теплоізоляція гарантують, що зовнішня температура корпусу набагато нижча, ніж у інших моделей.
Це не тільки допомагає зменшити ризик травмування оператора, але й зменшує кількість тепла, що виходить з печі, забезпечує комфортні умови праці, а також означає, що менше енергії витрачається даремно під час використання.
Технічна характеристика
| Кількість зон нагріву | Максимальна температура (°C) | Піч Ø | Довжина зони нагріву (мм) | Час нагрівання (хв) | Довжина трубки для роботи на повітрі (мм) | Довжина трубки для роботи з регульованим газовим середовищем (мм) | Габаритні розміри В x Ш x Г (мм) | Довжина зони однорідної температури ±5°C (мм) | |
| TF1 11/32/150 | 1 | 1100 | 32 | 150 | 27 | 300 | 500 | 455 x 335 x 470 | 58 |
| TF1 12/60/150 | 1 | 1200 | 60 | 150 | 40 | 430 | 600 | 575 x 485 x 480 | 93 |
| TF1 12/60/300 | 1 | 1200 | 60 | 300 | 35 | 580 | 750 | 575 x 495 x 480 | 177 |
| TF1 12/60/450 | 1 | 1200 | 60 | 450 | 45 | 730 | 900 | 575 x 645 x 480 | 318 |
| TF1 12/60/600 | 1 | 1200 | 60 | 600 | 45 | 880 | 1050 | 575 x 795 x 480 | 474 |
| TF1 12/125/400 | 1 | 1200 | 125 | 400 | 88 | 750 | 1000 | 665 x 665 x 480 | 284 |
| TF1 12/125/600 | 1 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575 | 456 |
| TF1 12/125/800 | 1 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 635 |
| TF1 12/125/1000 | 1 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 847 |
| TF1 12/125/1200 | 1 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575 | 969 |
| TF1 16/60/180 | 1 | 1600 | 60 | 180 | - | 680 | 900 | 665 x 595 x 585 | 100 |
| TF1 16/60/300 | 1 | 1600 | 60 | 300 | - | 800 | 1020 | 665 x 715 x 585 | 175 |
| TF1 16/100/450 | 1 | 1600 | 100 | 450 | - | 1030 | 1250 | 790 x 940 x 705 | 320 |
| TF1 16/100/600 | 1 | 1600 | 100 | 610 | - | 1180 | 1400 | 790 x 1090 x 705 | 425 |
| TF3 12/60/450 | 3 | 1200 | 60 | 450 | 55 | 730 | 900 | 575 x 645 x 480 | 340 |
| TF3 12/60/600 | 3 | 1200 | 60 | 600 | 55 | 880 | 1050 | 575 x 795 x 480 | 501 |
| TF3 12/125/600 | 3 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575* | 507 |
| TF3 12/125/800 | 3 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 715 |
| TF3 12/125/1000 | 3 | 1200 | 125 | 1000 | 80 | 1359 | 1600 | 445 x 1265 x 575* | 855 |
| TF3 12/125/1200 | 3 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 1055 |
| TF3 16/100/450 | 3 | 1600 | 100 | 450 | - | 1030 | 1250 | 790 x 940 x 705 | 375 |
| TF3 16/100/600 | 3 | 1600 | 100 | 610 | - | 1180 | 1400 | 790 x 1090 x 705 | 460 |
